Lugar de origem:
China
Marca:
SMTCL
Certificação:
CE ISO certification
Número do modelo:
HTC50E
Descrição do Produto:

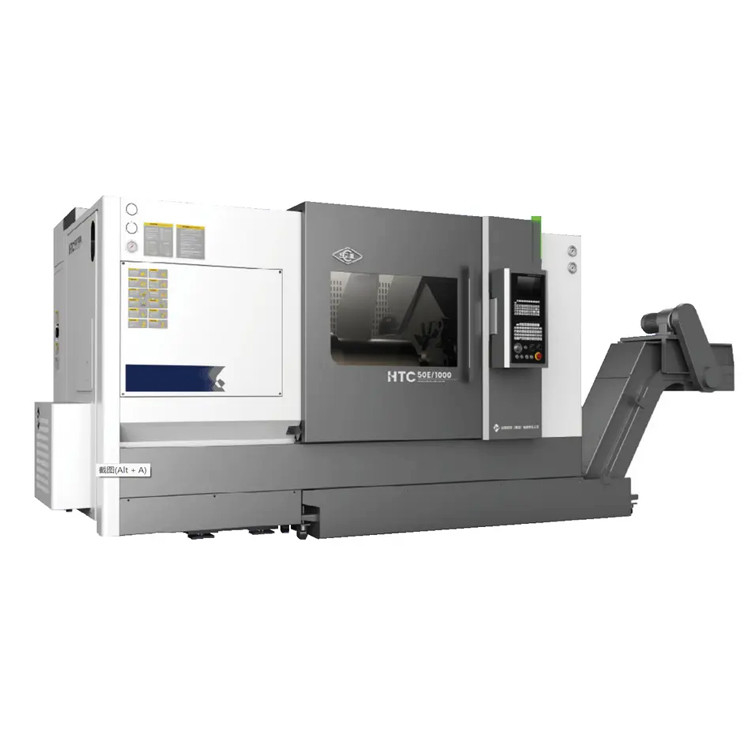

Torno CNC de leito inclinado HTC50E é uma nova geração de torno CNC. Como uma máquina-ferramenta de uso geral, é especialmente adequado para o processamento de alta eficiência, grande volume e alta precisão de peças rotativas em indústrias como automóveis, motores, rolamentos e pressão hidráulica.
Características do Produto:
1. Leito Integral de Alta Rigidez
Item
|
Unidade
|
Série HTC50E
|
|
Diâmetro máximo de oscilação sobre o leito
|
mm
|
700/670/670
|
|
Comprimento máximo de corte
|
mm
|
1000/1500/2000
|
|
Diâmetro máximo de corte
|
mm
|
Eixo 500/disco 550
|
|
Diâmetro máximo de oscilação sobre o carro
|
mm
|
500
|
|
Nariz do eixo-árvore
|
|
A2-8
|
|
Diâmetro do furo do eixo-árvore
|
mm
|
80
|
|
Eixo-árvore único
cabeçote |
Faixa de velocidade do eixo-árvore
Torque máximo de saída do eixo-árvore |
r/min/Nm
|
50~3500/344

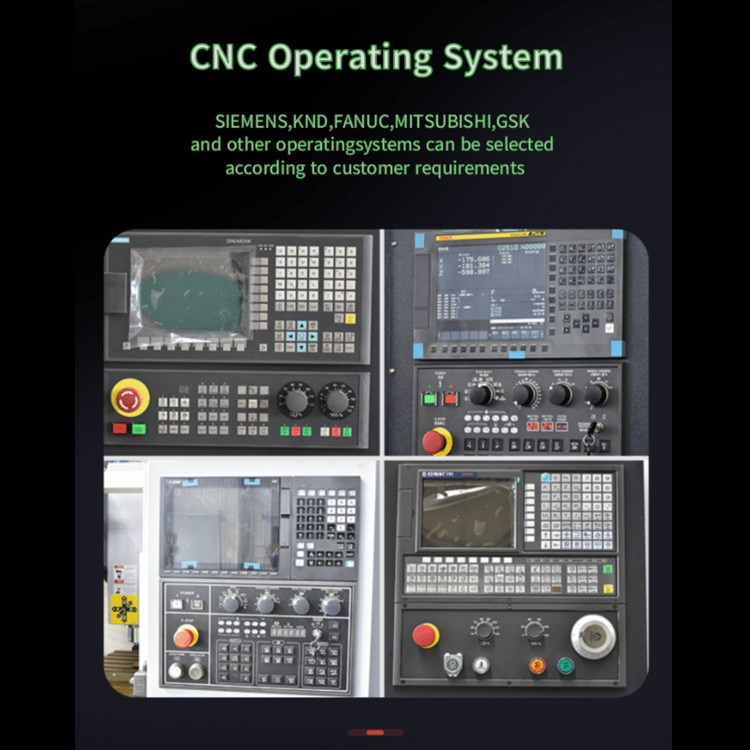

SISTEMA GSK |
Motor principal
|
30 minutos / contínuo
|
kW
|
30/22
|
Mandril padrão
|
Diâmetro do mandril
|
polegada
|
10''
|
Velocidade de deslocamento rápido do eixo X
|
m/min
|
24
|
|
Velocidade de deslocamento rápido do eixo Z
|
m/min
|
24
|
|
Curso do eixo X
|
mm
|
320
|
|
Curso do eixo Z
|
mm
|
1050/1550/2050
|
|
Diâmetro da manga da contra-ponta
|
mm
|
120
|
|
Curso da manga da contra-ponta
|
mm
|
150
|
|
Curso da contra-ponta
|
mm
|
800/1300/1800
|
|
Cone do fuso da contra-ponta
|
Morse
|
5#
|
|

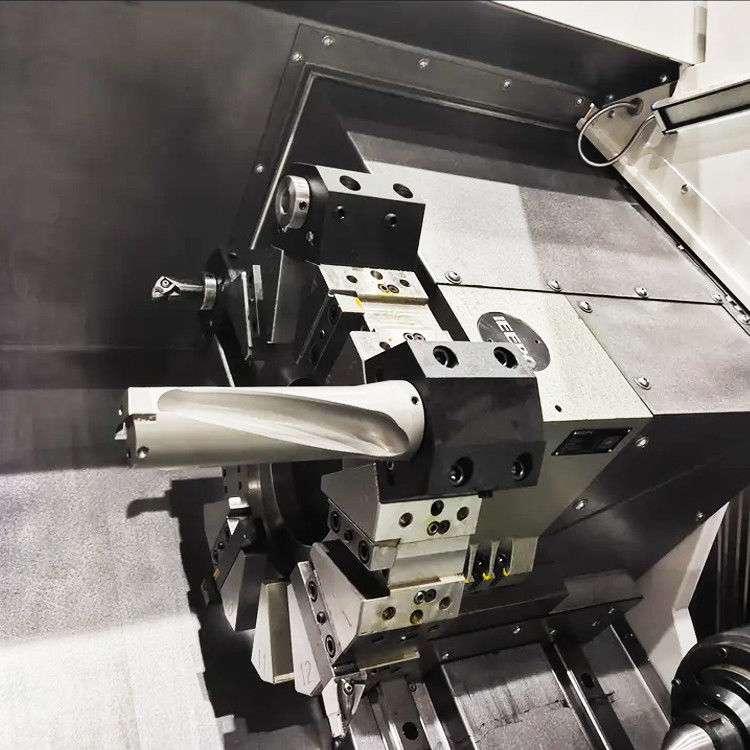

Forma da torreta padrão
|
|
Torreta servo horizontal de 12 estações
|
|
Tamanho da ferramenta
|
Ferramenta externa
|
mm
|
25×25
|
Diâmetro da barra de mandrilar
|
mm
|
Ф40/Ф32/Ф25/Ф16
|
|
Precisão de posicionamento
|
Eixo X
|
mm
|
0.010
|
Eixo Z
|
mm
|
0.015
|
|
Precisão de posição repetida
|
Eixo X
|
mm
|
0.005
|
Eixo Z
|
mm
|
0.007
|
|
Capacidade de peso
|
Tipo disco
|
kg
|
200
|
Tipo eixo
|
kg
|
800
|
|
Peso da máquina
|
|
|
7000/8500/10000
|
Aparência da máquina-ferramenta
|
Comprimento × largura × altura
|
mm
|
3700×2210×2200
4300×2210×2200 4900×2210×2200 |
NOSSO Serviço:
1. Montar e depurar antes da entrega
