Lugar de origem:
China
Marca:
SMTCL
Certificação:
CE ISO certification
Número do modelo:
Série IT35
Vídeo
Vídeo
Descrição do produto:

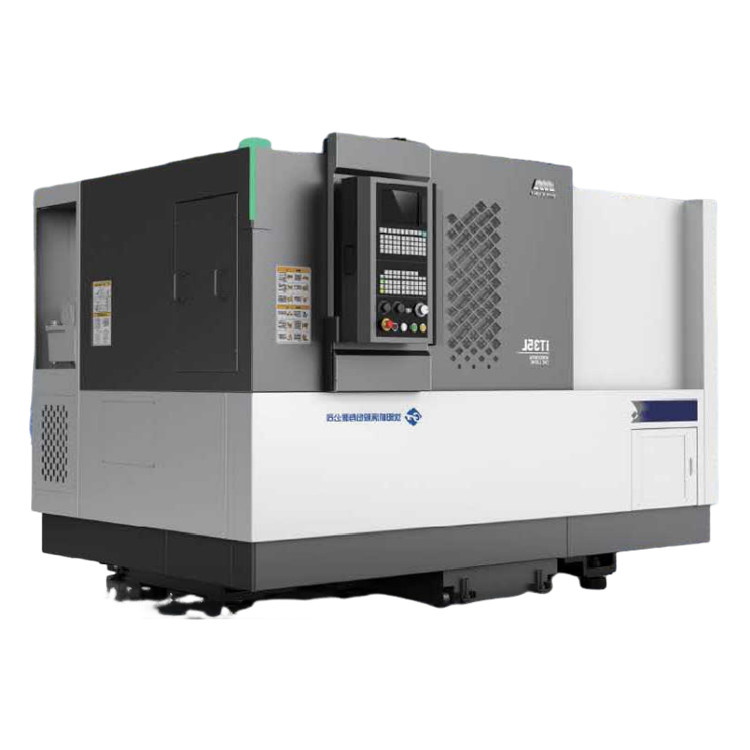

Torno CNC horizontal da série iT é adequado para processar todos os tipos de partes de disco e eixo curto, pode girar a face final e o sulco final, o círculo externo e o fio de buraco interno,o sulco e a superfície rotativa e outras características geométricas. Pode satisfazer os requisitos de processamento de alta precisão e eficiência de peças rotativas de automóveis, rolamentos, máquinas de engenharia, metais não ferrosos e outras indústrias.
Características do produto:
1, Alta rigidez
* Análise de elementos finitos para otimizar toda a estrutura da máquina
* A cama é feita de materiais fundidos de alta qualidade com um arranjo razoável de barras

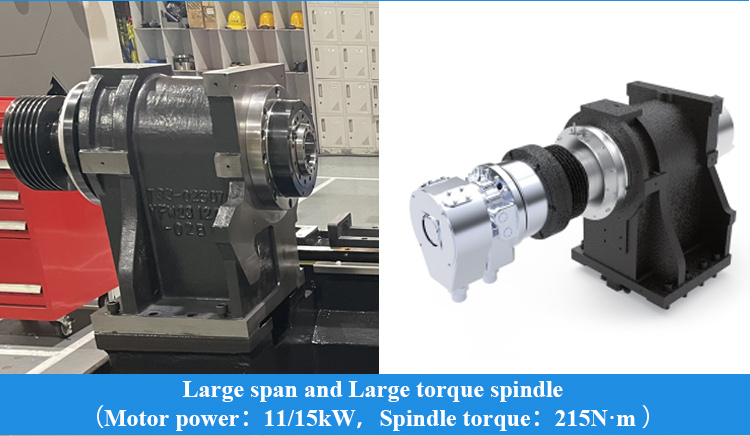

* Configuração de grande envergadura, grande fuso de binário, melhorar a rigidez de corte
* Processo de raspagem de precisão, melhorar a rigidez da ligação
|
Ponto
|
unidade
|
Especificação
|
||
|
iT35
|
iT35L
|
|||
|
Diâmetro máximo de rotação
|
mm
|
Φ360
|
||
|
Duração máxima de giro
|
mm
|
350
|
500
|
|
|
Balanço máximo sobre a cama
|
mm
|
Φ580
|
||
|
Max swing sobre deslizamento
|
mm
|
Φ360
|
Φ330
|
|
|

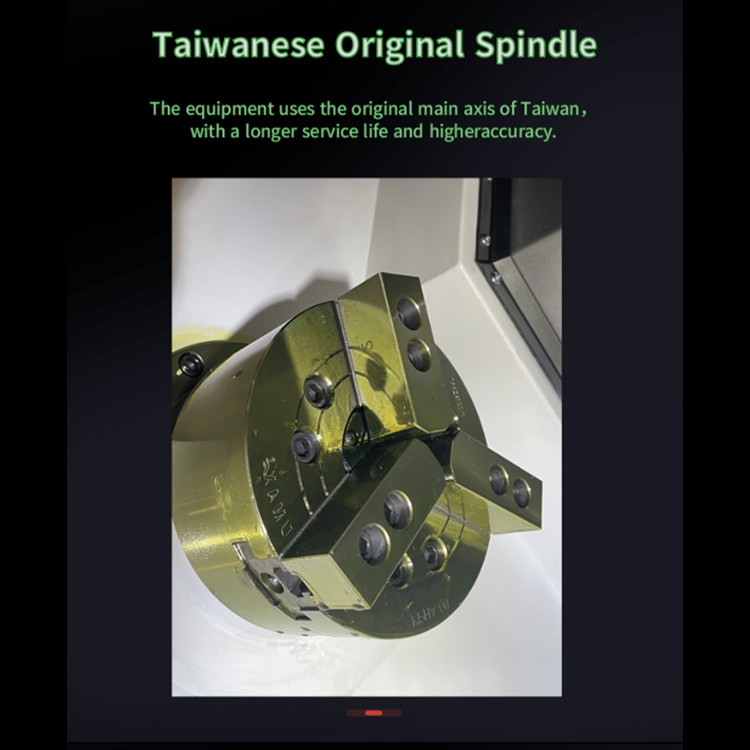

Espinha
|
nariz de fuso
|
|
A2-6
|
|
|
Dia do rolamento da frente.
|
mm
|
100
|
||
|
Conicidade do fuso e tamanho do buraco
|
|
1:20; Φ70
|
||
|
Dis.do buraco do fuso
|
mm
|
Φ65
|
||
|
Max. dia de barras
|
mm
|
Φ50
|
||
|

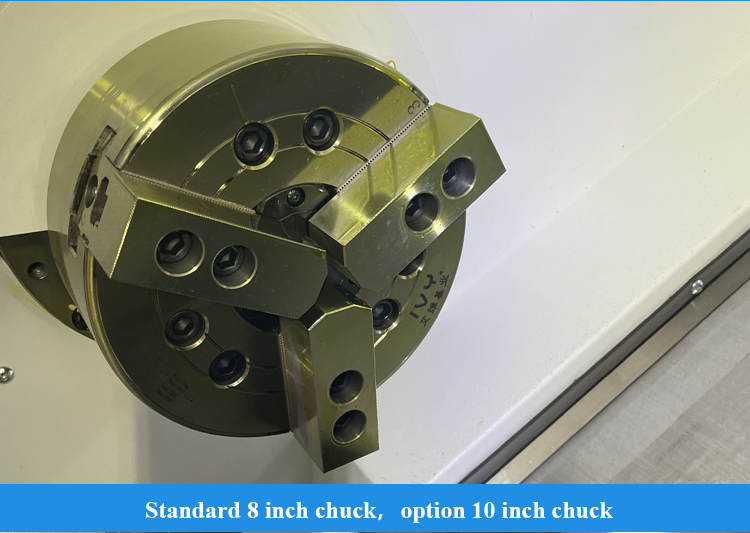

Tamanho do chuck
|
polegada
|
8
|
||
|
Velocidade do fuso
|
r/min
|
4000
|
||
|
Torque nominal do fuso
|
Nm
|
157.5 ((666 r/min)
|
||
|
Torque máximo do fuso
|
Nm
|
215 ((666 r/min)
|
||
|
Máxima potência de saída do motor contínua/30min
|
kW
|
A Bíblia, 15/11
|
||
|
Alimentação
|
X/Z travessia rápida
|
m/min
|
30
|
|
|
Velocidade máxima X/Z
|
m/min
|
30
|
||
|
Viagem no eixo x
|
mm
|
200
|
||
|
Viagem no eixo z
|
mm
|
350
|
510
|
|
|

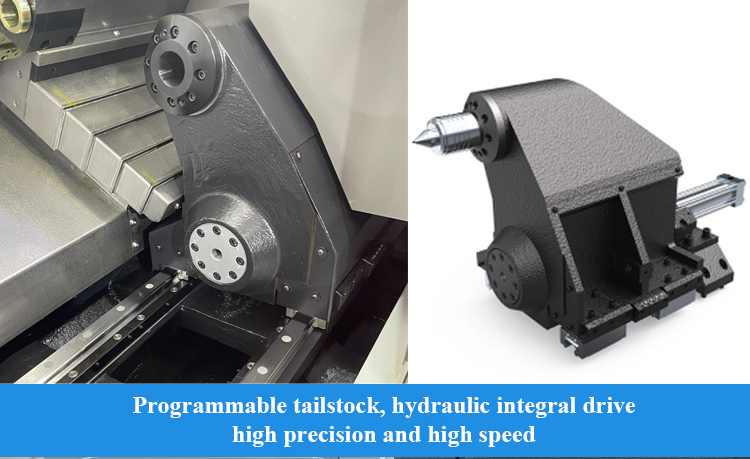

Aquecimento
|
viagem de cauda
|
mm
|
Não
|
400
|
|
Tipo de accionamento
|
|
Não
|
Motor de cilindro
|
|
|
Velocidade máxima em movimento rápido
|
m/min
|
Não
|
8
|
|
|
Comprimento mínimo da peça de arranque
|
mm
|
Não
|
120
|
|
|

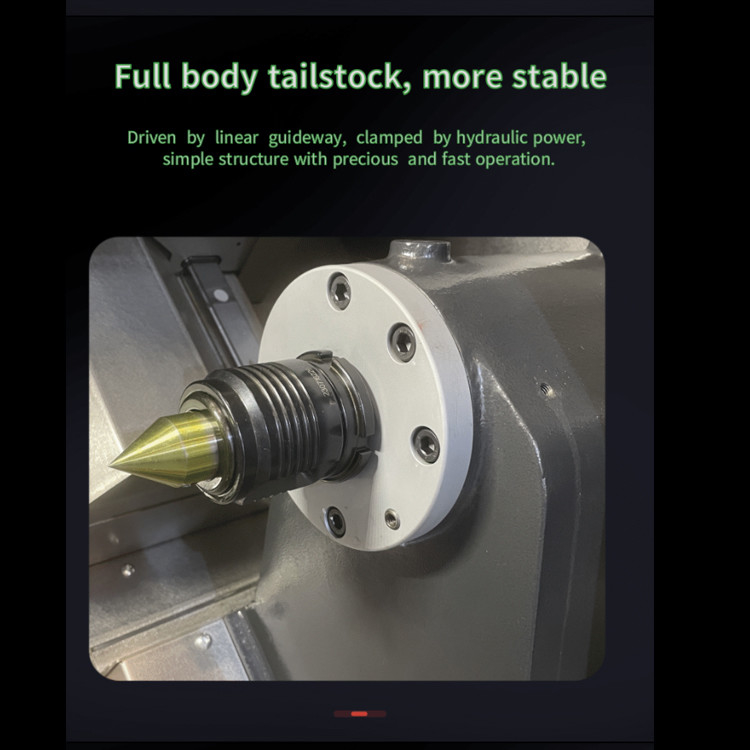

Tailstock cônico
|
Morse
|
Não
|
MT-5
|
|
|

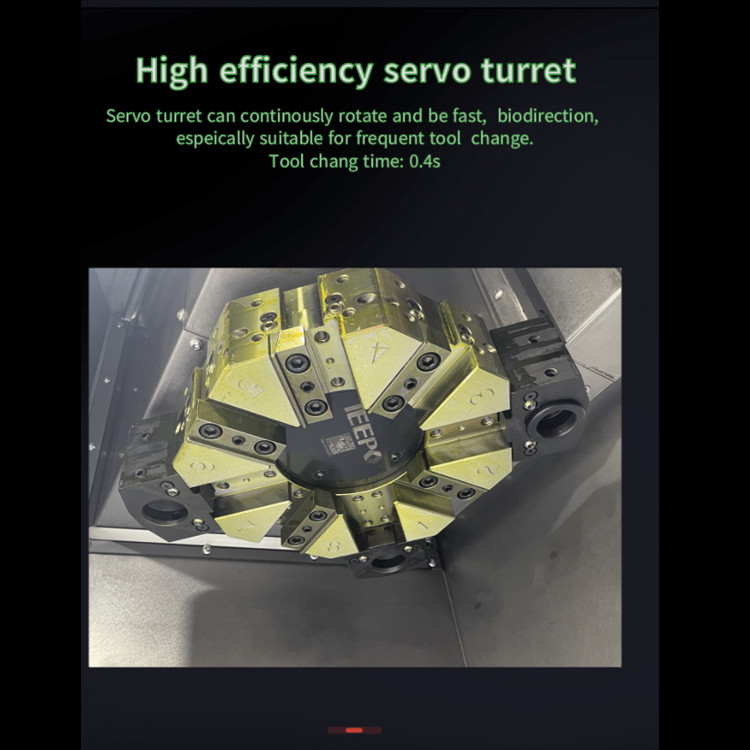

Turretas
|
Tipo de torre
|
|
Servo-torreira horizontal de 8 estações
|
|
|
altura do centro
|
mm
|
80
|
||
|
posicionamento rotativo
|
Seg.
|
± 16
|
||
|
Se o cortador pode selecionar a ferramenta próxima
|
|
- Sim, sim.
|
||
|
Detentor de ferramentas
|
mm
|
25×25
|
||
|
Porta-ferramentas
|
mm
|
Φ40
|
||
|
Capa do redutor
|
mm
|
Φ32
|
||
|
Retirada da ficha de arrefecimento
|
Pressão da bomba de arrefecimento
|
barras
|
0.9
|
|
|
Fluxo da bomba de arrefecimento
|
L/min
|
40
|
||
|
Capacidade do reservatório
|
L
|
150
|
160
|
|
|
Formulário de extractor de chips
|
|
Chain plate do lado direito
|
||
|
Carregamento
|
Partes semelhantes a discos
|
Quilos
|
150 Inclui chuck e outros acessórios
|
|
|
Partes axiais
|
Quilos
|
300 Incluem chuck e outros acessórios
|
||
|
Outros
|
O centro do fuso é alto do fundo da cama
|
mm
|
108+0
|
|
|
peso
|
Quilos
|
3300
|
3600
|
|
|
potência
|
KVA
|
27
|
||
|
dimensões globais
- Não, não. |
mm
|
2330×1675×1760
|
2550 × 1675 × 1760
|
|
Aplicação na indústria:
O NOSSO Serviço:
1. Montar e depurar antes da entrega
