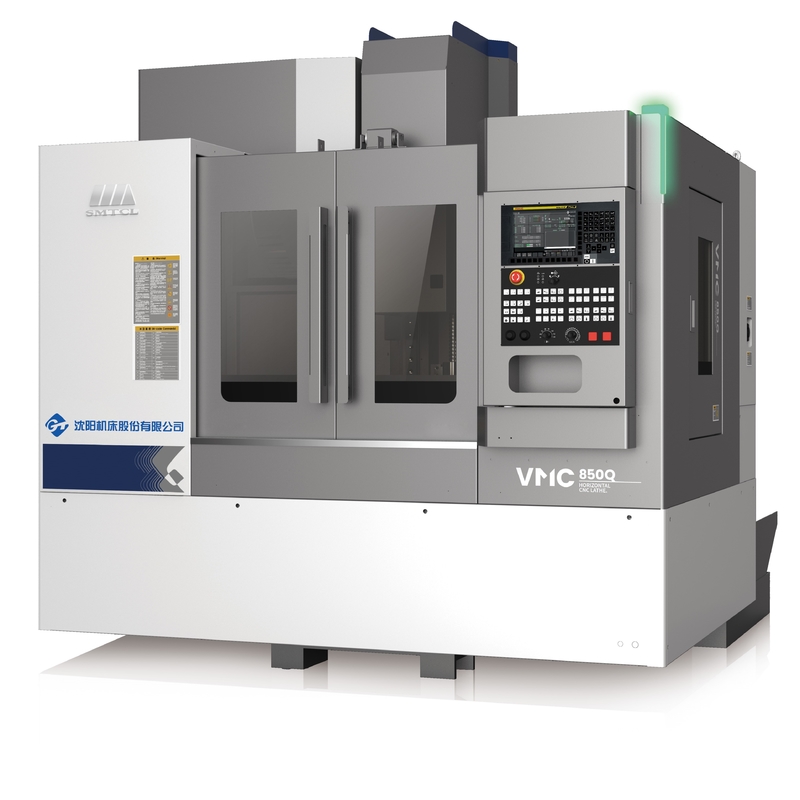

Name: VMC850 SMTCL SYMG VMC CNC Centro de usinagem vertical Máquina de torno FANUC Sistema
Brand: Shanghai HD M&E Tech Co., Ltd.
SKU: VMC850 Q
Price: Negociável USD
Availability: InStock

Casa > produtos > Centro fazendo à máquina vertical do CNC >

VMC850 SMTCL SYMG VMC CNC Centro de usinagem vertical Máquina de torno FANUC Sistema

Máquina de torno CNC vertical 20000mm/min

FANUC Sistema CNC Centro de Mecânica Vertical

VMC CNC Centro de Mecânica Vertical

Lugar de origem:

China

Marca:

SMTCL/SYMG

Certificação:

ISO certification

Número do modelo:

VMC850 Q

Contacte-nos

Solicite um orçamento

VMC850 SMTCL SYMG VMC CNC Centro de usinagem vertical Máquina de torno FANUC Sistema

Detalhes do produto

Atarraxamento do eixo::

BT40

Tipo::

vertical

Sistema de controlo do CNC::

FANUC, Siemens

Velocidade de alimentação (mm/min)::

1 - 20000 mm/min

Posicionando a precisão (milímetro)::

0,006

Repetibilidade (X/Y/Z) (milímetro)::

0,004

Poder do motor do eixo (quilowatt)::

7.5/11

Capacidade do compartimento da ferramenta::

Dimensão (L*W*H)::

2400x3125x2840mm

Marca::

SYMG, SMTCL

Termos de pagamento e envio

Quantidade de ordem mínima

1 grupo

Preço

Negociável

Detalhes da embalagem

O caso de madeira, tronco da lata, a outra embalagem em condições de navegar

Tempo de entrega

45-60 dias

Termos de pagamento

L/C, T/T, Western Union

Habilidade da fonte

50 grupos pelo mês

PRODUTOS RELACIONADOS

Vídeo

Centro de usinagem vertical CNC econômico M800 3 eixos Máquina de fresagem CNC Controlador Syntec Máquina VMC

Obtenha o melhor preço

Vídeo

Centro de perfuração de 4 eixos DTC500 CNC Processamento vertical FANUC máquina de fresagem CNC

Obtenha o melhor preço

Vídeo

Máquina de perfuração e perfuração vertical SMTCL DTC500 Centro de perfuração CNC eficiente

Obtenha o melhor preço

Vídeo

SMTCL VMC850Q Centro de usinagem vertical de 3 eixos Máquina de fresagem CNC 4 eixos Centro de usinagem vertical CNC

Obtenha o melhor preço

Contacte-nos

+8613916455787

sales@huidijd.com

86-021-61195255

Contacte agora

Descrição do produto

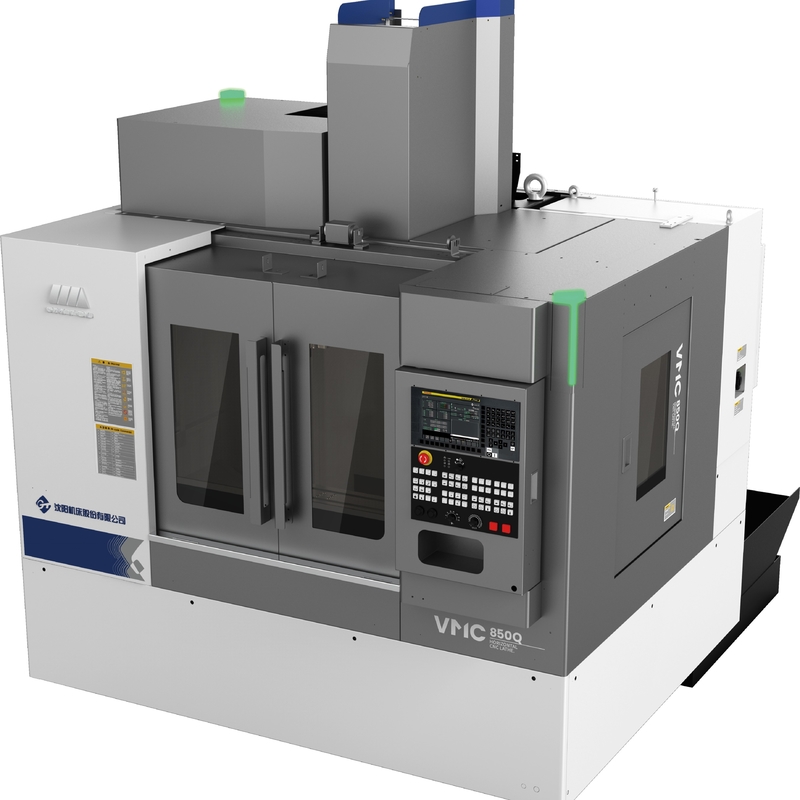

VMC850Q Centro de Mecânica Vertical

Características de uma olhada

Estrutura simples e excelente desempenho

Um parafuso de chumbo: pré-tiradoB Ferrovia de orientação: rolos

C Fuso: 10000 RPM

D Material de cabeçalho: elevada rigidez

Pilar E: tipo de espinha de arenque

F Leito: grande inclinação

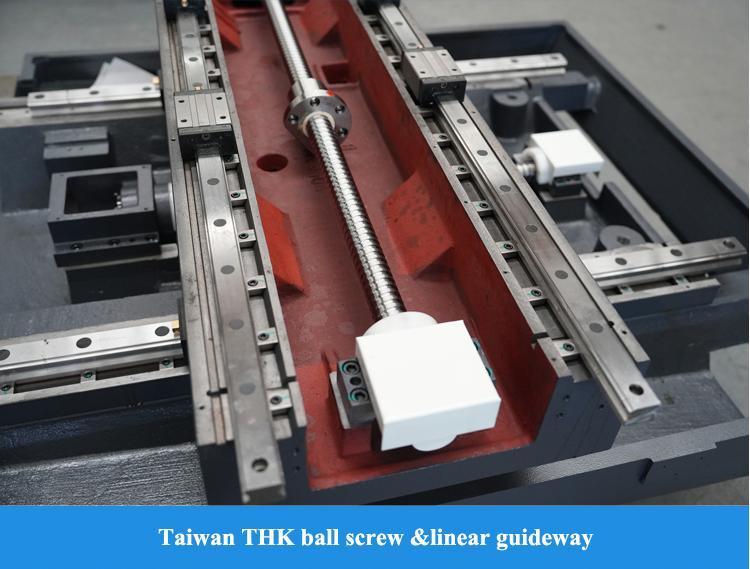

Um parafuso de chumbo: pré-desenhado O parafuso de chumbo de três eixos adota o método de instalação de duas extremidades fixas e com 40 parafuso de esferas de alta precisão de grande diâmetro,A melhor resposta de velocidade e precisão de posicionamento pode ser obtida por tratamento pré-elástico.

B Ferrovia de guia: rolos Ferrovia de guia linear de rolos é selecionada para três eixos para aumentar a capacidade de suporte e melhorar a rigidez geral e a confiabilidade da máquina-ferramenta.Guia linear tem pequena vibração a alta velocidade e sem rastejar a baixa velocidade para garantir a precisão de usinagem.

C. Fuso: fuso de alta velocidade 10000 RPM 10000 RPM, com rolamentos especiais P4 importados, de alta precisão e rigidez;O eixo principal passou o teste de correção de balanço dinâmico antes de sair da fábrica.

D Cabeçalho: alta rigidez Estrutura de alta rigidez Design da caixa do eixo, melhorar a resistência de corte da máquina-ferramenta e reduzir eficazmente a vibração do eixo,para assegurar a precisão de usinagem e o acabamento da superfície das peças.

Pilar E: tipo de espinha de arenque Estrutura clássica de tipo "humano", sólida e estável, mantém efetivamente a estabilidade do processamento e a capacidade de carga em deslocamento de alta velocidade.

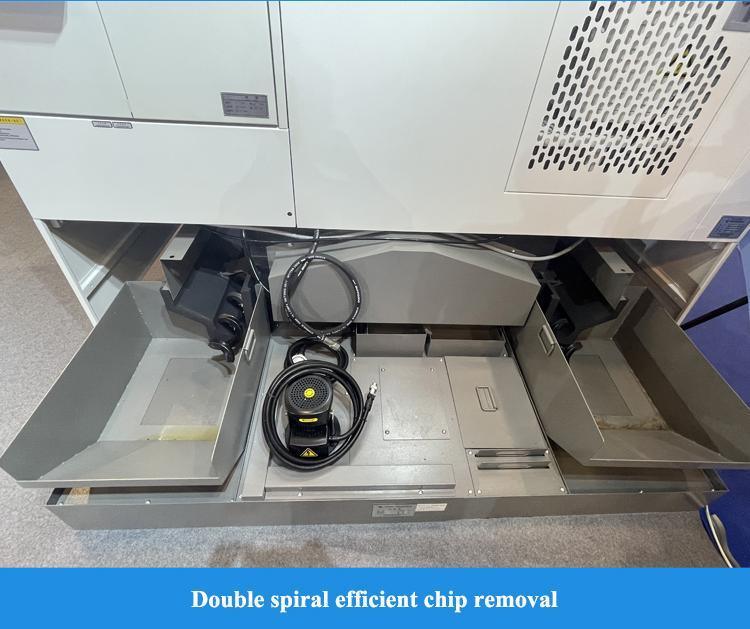

F Cama: grande inclinação Cama grande inclinação ângulo, efetivamente promover a remoção de detritos.melhorar eficazmente a rigidez e a estabilidade do produto.

Especificações do produto

Principais especificações técnicas

Parâmetros técnicos principais

Ponto		Unidade	Especificações
Capacidade	Viagem no eixo X	mm	850
	Viagem no eixo Y	mm	500
	Viagem no eixo Z	mm	540
	Nave do fuso para a superfície da mesa	mm	120 a 660
	Nave do fuso para a superfície da coluna	mm	640
Tabela de trabalho	Tamanho da mesa (L×W)	mm	1000 × 500
	Carga máxima na mesa	Quilos	600
	Tamanho da ranhura em T	mm	18×5
Espinha	Velocidade do fuso	RPM	10000
	Esferas de fusão	mm	7/24 cónico
	Esferas de fusão	mm	BT2 serviços de informação
	Motor de fusão	kW	7.5/11
	Torque de saída máximo	N.m	35.8/70
	Tipo de accionamento do fuso		Cinturão dentário síncrono
Taxa de alimentação	X,Y,Z travessia rápida	M/min	48/48/48
Taxa de alimentação	Taxa máxima de alimentação de corte	M/min	20
A.T.C.	Capacidade de armazenamento de ferramentas	pc	Tipo de braço 24
	Diâmetro máximo da ferramenta	mm	150(80)
	Comprimento máximo da ferramenta	mm	250
	Tempo de troca de ferramentas (T-T)	sec	2.5
Precisão	Precisão de posicionamento X/Y/Z	mm	0.008/0.006/0.006
Precisão	Posicionamento da repetibilidade X/Y/Z	mm	0.005/0.004/0.004
Outros	Dimensões globais ((L × WxH)	mm	2400×3125×2840
	Peso líquido da máquina	Quilos	5100
	Necessidade de potência total	KVA	18

Padrão

1. FANUC OI-MF TYPE ((5) β sistema de controlo 2. fuso de 10000 RPM, ligado à correia 3. carregador de ferramentas do manipulador de disco 24. tanque de água + chip de lavagem de cama 5. pistola de ar limpo, luz de trabalho, luz de aviso

Opcional

1. Fanuc Oi-MF TAPEsistema2. Fanuc Oi-MF TAPEsistema3. Sistema CNC Siemens 828D 4. Conexão direta 12000 RPM fuso mecânico 5. 16000 RPM, 24000 fuso motorizado 6. 4o eixo de plataforma giratória 7. Refrigeramento dentro de 2MPa, 3MPa,5MPa,7MPa 8. Separador óleo-água 9.Remover de chips de cadeia 10. arma de água limpa 11. inspeção de ferramentas e peças de trabalho 12.Porta automática13Fechadura de porta de segurança 14.

Precisão principal

A precisão da máquina implementa a norma de aceitação GB/T18400.2-2010 Norma de aceitação para a precisão de posicionamento da máquina-ferramenta e a precisão de posicionamento repetido GB/T18400.4-2010

Elementos de inspecção		Padrão de fábrica
Precisão de usinagem		IT6
Precisão de posicionamento	Eixo X (mm)	0.008
	Eixo Y (mm)	0.006
	Eixo Z (mm)	0.006
Repetir a precisão de posicionamento	Eixo X (mm)	0.005
	Eixo Y (mm)	0.004
	Eixo Z (mm)	0.004

Configuração principal

Configuração principal da máquina-ferramenta e lista de peças compradas

Ponto	Especificações	Marca	Observações

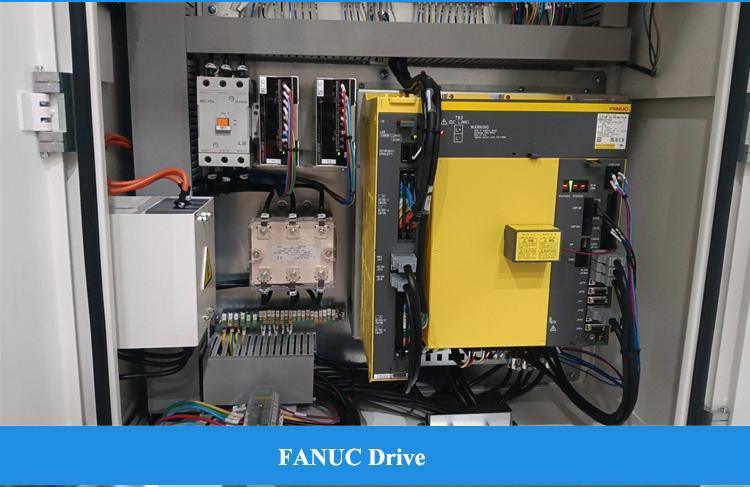

Sistema CNC	FANUC Oi-MF PLUS TYPE ((5)	FANUC
Motor principal	βiI 8/12000-B	FANUC
Motor do eixo X	βiSc 12/3000-B	FANUC
Motor do eixo Y	βiSc 12/3000-B	FANUC
Motor do eixo Z	βiS 22B/3000-B	FANUC
Rolamentos de parafuso no eixo X	30 × 62 × 15	NSK/FAG/NACHI/NTN
Rolamentos de parafuso no eixo Y	30 × 62 × 15	NSK/FAG/NACHI/NTN
Rolamentos de parafuso no eixo Z	30 × 62 × 15	NSK/FAG/NACHI/NTN
Parafusos de esferas no eixo X	φ40×16,C3	THK/PMI/HIWN
Parafusos de esferas no eixo Y	φ40×16,C3	THK/PMI/HIWN
Parafusos de esferas do eixo Z	φ40×16,C3	THK/PMI/HIWN
Direcção do eixo X	35	THK/REXROTH/PMI/HIWN
Direcção do eixo Y	45	THK/REXROTH/PMI/HIWN
Direcção do eixo Z	45	THK/REXROTH/PMI/HIWN

Caso de tratamento

Q1: Como posso obter uma cotação?

A: Deixe uma mensagem com as suas exigências de compra e nós responderemos o mais rápido possível.

Q2: Você pode fornecer máquina personalizada ou SPM (máquina de propósito especial)?

R: Sim, fornecemos soluções CNC inteligentes para o nosso cliente, a fim de aumentar a eficiência.

Q3: Quais são os seus termos de garantia?

A: Forneceremos uma substituição para as peças que se revelem defeituosas durante um período de 12 meses, a partir da data de embarque da máquina.

P4: Por que escolher a sua empresa?

R: Os produtos do desenvolvimento, conceção, fabrico, montagem de todo o processo de produção são realizados entre fábricas com uma cadeia de produção completa, que é a sua garantia mais fiável.E a maioria das marcas CNC pode ser escolhido como as necessidades dos usuários.

P5: Os acessórios normalizados estão incluídos no preço?

R: Sim, todos os nossos preços incluem os acessórios normalizados.

P6: A sua empresa pode enviar o pessoal técnico para a nossa empresa e orientar os nossos trabalhadores para o exterior?

R: Podemos fornecer este tipo de serviço. Quando as máquinas chegam ao local de instalação do comprador, podemos enviar engenheiros mecânicos e elétricos em tempo hábil para instalar de acordo com o cronograma do comprador.Todos estes podem ser citados e listados no contratoO vendedor cooperará com o comprador para tratar dos preparativos de visto e instalação antes de ir para o estrangeiro.

Q7: Como posso escolher as máquinas mais adequadas?

A: Por favor, liste suas especificações ou os desenhos dos produtos, escolheremos as máquinas mais adequadas para você.

P8: Quais são os principais produtos da sua empresa?

R: Nós nos especializamos em todos os tipos de máquinas, tais como CNC Lathe, CNC Milling Machine, Centro de Mecânica Vertical, Lathe convencional, Máquina de Perfuração, Máquina de Perfuração Radial, e assim por diante.

P9: Quais são os termos de pagamento?

A: T/T 30% de pagamento inicial no momento da encomenda, 70% de pagamento do saldo antes da expedição. Carta de crédito irrevocavel à vista
