Name: VDW50 Centro de Mecânica Vertical CNC de 3 eixos Alta Velocidade
Brand: Shanghai HD M&E Tech Co., Ltd.
SKU: VDW50
Availability: InStock

Casa > produtos > Centro fazendo à máquina vertical do CNC >

VDW50 Centro de Mecânica Vertical CNC de 3 eixos Alta Velocidade

centro fazendo à máquina da linha central do cnc 5

Centro fazendo à máquina vertical VDW50 do Cnc

CNC vertical de alta velocidade do centro fazendo à máquina

Lugar de origem:

China

Certificação:

ISO certification

Número do modelo:

VDW50

Contacte-nos

Solicite um orçamento

Detalhes do produto

Nome do produto::

VDW50 Centro de Mecânica Vertical de 5 eixos

Tamanho da mesa de trabalho:

500 mm

Max.carga:

300 kg ((0°), 200 kg ((0-90°)

Área de fixação:

600*460 mm

T-slots ((números*peso*distância do centro):

8*14*45°

Viagem no eixo X/Y/Z:

500/450/400 mm

Potência do motor do eixo:

7 ((Ps1)/15 ((Pmax) kw

Velocidade máxima do fuso:

12000RPM

Termos de pagamento e envio

Quantidade de ordem mínima

1 grupo

Preço

Negociável

Detalhes da embalagem

O caso de madeira, tronco da lata, a outra embalagem em condições de navegar

Tempo de entrega

45-60 dias

Termos de pagamento

T/T, L/C, Western Union

Habilidade da fonte

50 grupos pelo mês

PRODUTOS RELACIONADOS

Vídeo

Máquina de fresagem vertical CNC de 3 eixos VMC850Q Fresadora FANUC SMTCL Centro de usinagem CNC vertical de 4 eixos

Obtenha o melhor preço

Vídeo

VMC850Q Centro de usinagem vertical de 3 eixos CNC Máquina VMC de 4 eixos CNC Centro de fresagem vertical

Obtenha o melhor preço

Vídeo

VMC850Q 3 eixos CNC Centro de usinagem vertical SMTCL 4 eixos CNC fresadora com plataforma giratória

Obtenha o melhor preço

Vídeo

SMTCL 3 eixos máquina de fresagem CNC VMC850Q Universal 4 eixos centro de usinagem vertical

Obtenha o melhor preço

Contacte-nos

+8613916455787

sales@huidijd.com

86-021-61195255

Contacte agora

Descrição do produto

Alta velocidade vertical do centro fazendo à máquina do CNC do centro fazendo à máquina da linha central VDW50 5

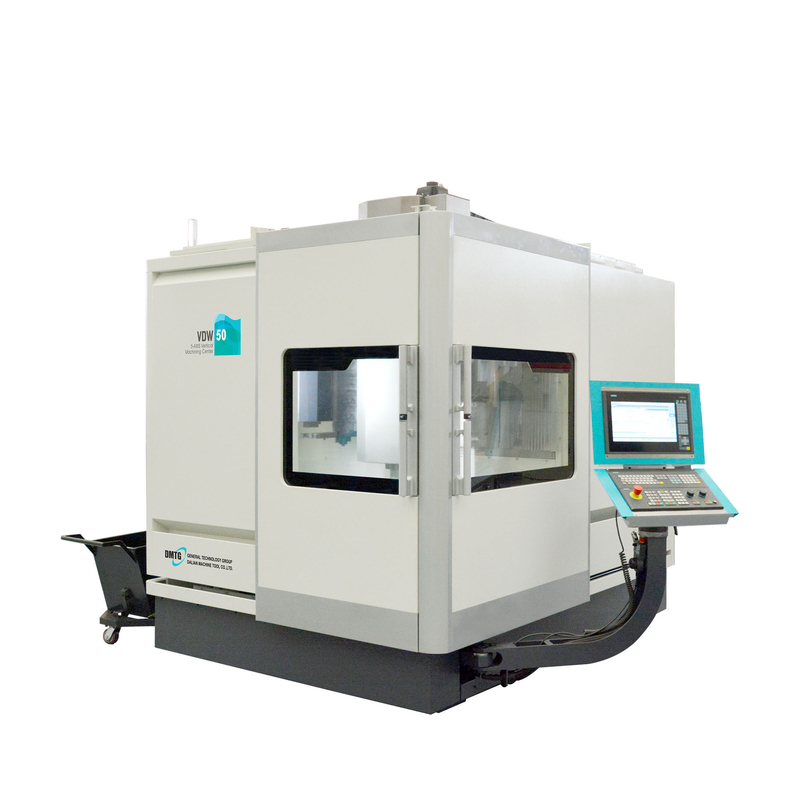

VDW50 Centro de Mecânica Vertical CNC de 3 eixos Alta Velocidade 0

Artigo	Unidade	VDW50
Tamanho do Worktable	milímetro	500
Max.load	quilograma	300 (0°), 200 (0-90°)
Apertando a área	milímetro	600*460
T-entalhes (distância do numberswigthcenter)		81445°
Índice da tabela (linha central do axis*C de B)		175° (left110°~right65°) *360°
Velocidade de gerencio (linha central de B/C)	RPM	17,75
Curso da linha central de X/Y/Z	milímetro	500/450/400
Tipo da maneira do guia da linha central de X/Y/Z		Guideway linear
Distância do nariz do eixo a apresentar	milímetro	150-600
Travessia rápida da linha central de X/Y/Z	m/min	30/30/30 (optar: 36/36/36)
Linha central de X/Y/Z que corta o feedrate	m/min	0-20
Tipo do eixo		Eixo de movimentação direta
Poder do motor do eixo	quilowatt	7 (Ps1)/15 (Pmax)
Torque do motor do eixo	N.m	45 (Ms1)/95 (Mmax)
Velocidade de Max.spindle	RPM	12000
Capacidade do compartimento da ferramenta		braço 24T
Tipo da pata da ferramenta		HSK-A63
Peso máximo da ferramenta	quilograma	8
Diamater de Max.tool (sem ferramentas adjacentes)	milímetro	75
Comprimento de Max.tool	milímetro	300
Escala de batida (aço)		M3-M24
Diâmetro de Max.drilling (de aço)		36
Linha central de X/Y/Z que posiciona a precisão	milímetro	0.008/0.008/0.008
Precisão da repetibilidade da linha central de X/Y/Z	milímetro	0.005/0.005/0.005
Linha central de B/C que posiciona a precisão	polegada	10", 8"
Precisão da repetibilidade da linha central de B/C	polegada	4", 3"
Controlador do CNC		SIEMENS SINUMERIK 840Dsl, HEIDENHAIN iTNC640
Dimensões da máquina (L/W/H)	milímetro	524246503260
Peso da máquina	quilograma	8000

Configurações padrão
●Parafuso da bola e guideway linear
●Corrente-tipo transporte de microplaqueta e carro da microplaqueta
●Condicionador de ar
●24T Braço-tipo ATC
●Sopro do ar do eixo
●Batida rígida

Opcional
●40T braço-tipo ATC
●eixo de movimentação 15000rpm direta
●líquido refrigerante 2Mpa através do líquido refrigerante de spindle/7Mpa através do eixo
●escala 3 linear (Heidenhain)

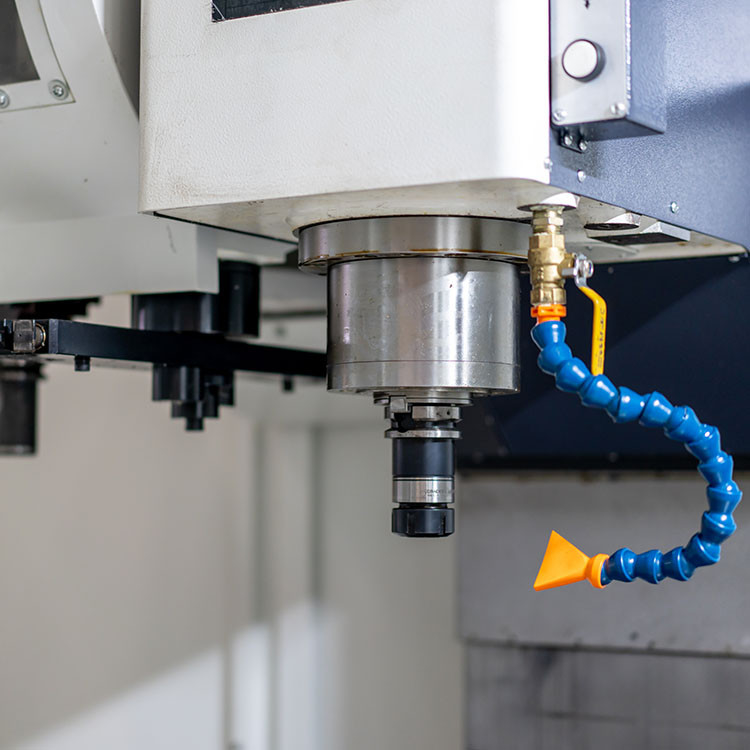

VDW50 Centro de Mecânica Vertical CNC de 3 eixos Alta Velocidade 1
