Lugar de origem:
China
Certificação:
ISO CE
Número do modelo:
TK6511B/TKP6511B
Vídeo
Vídeo

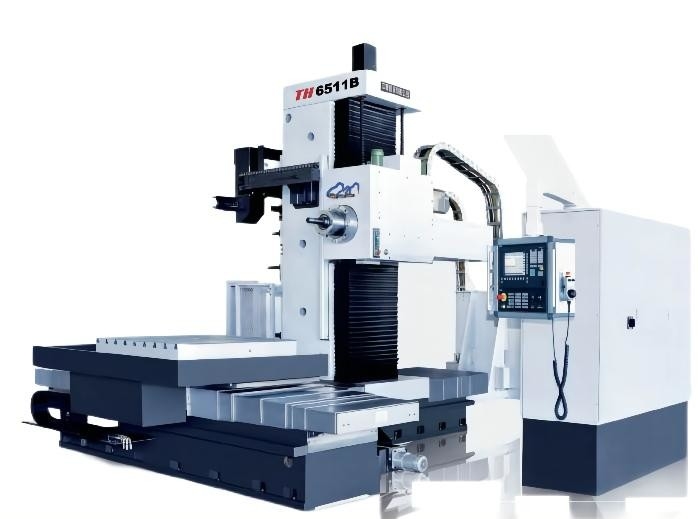

TK6511B/TKP6511B Máquina CNC de fresagem e perfuramento horizontal à venda
Introdução ao produto
Esta máquina-ferramenta é usada principalmente para fresagem e perfuramento, e também pode realizar vários processos, como perfuração, revestimento, contra-enchimento, viragem da face e viragem do círculo externo.É especialmente adequado para o processamento de peças em forma de caixa com vários furos e espaçamento de furos precisoEsta máquina-ferramenta pode realizar posicionamento de coordenadas automático, e também pode realizar a ligação de quaisquer quatro eixos de coordenadas de X, Y, Z, W e B.A interpolação circular pode ser utilizada para o processamento de contornos e superfícies tridimensionaisDe acordo com os requisitos do utilizador, pode ser equipado com acessórios tais como plataforma giratória CNC vertical, cabeça de fresagem de ângulo reto, etc. para expandir a gama de processamento da máquina-ferramenta.
Parâmetro técnico
| Ponto | Unidade | TK6511B | TKP6511B | |

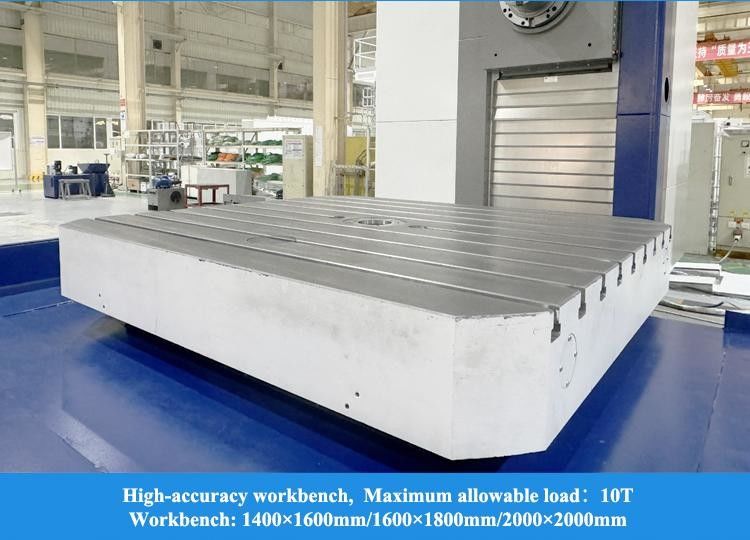

| Tamanho da mesa de trabalho | mm | 1000x1250 ((1250x1400) | 1000x1250 ((1250x1400) | |
| Carga máxima na mesa. | Quilos | 5000 | 5000 | |
| Fenda em T da mesa de trabalho | mm x n | 22x7 ((22x9) | 22x7 ((22x9) | |

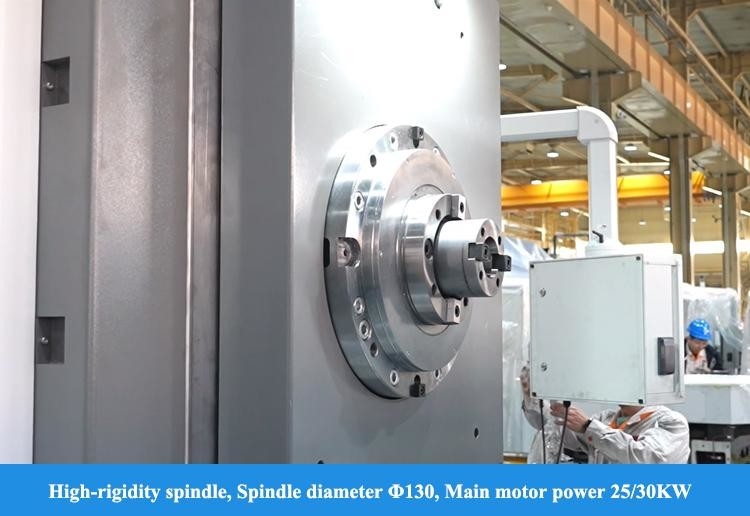

| Diâmetro do fuso | mm | Ø110 | Ø110 | |
| Espinhas cónicas | - Não. | ISO 7: 24 Não.50 | ISO 7:24 Não.50 | |
| Velocidade do fuso | r/min | 10-2500(10-3000) | 10-2000 | |
| Max.torque do fuso | Nm | 1300/1600 | 1300/1600 | |
| Distância entre o centro do fuso e a superfície da mesa | mm | 60-1560 ((30-1530) | 60-1560 ((30-1530) | |
| Distância mínima entre a extremidade do fuso e o centro da mesa de trabalho | mm | 350(Posição zero do fuso) | 487(Posição zero do fuso) | |

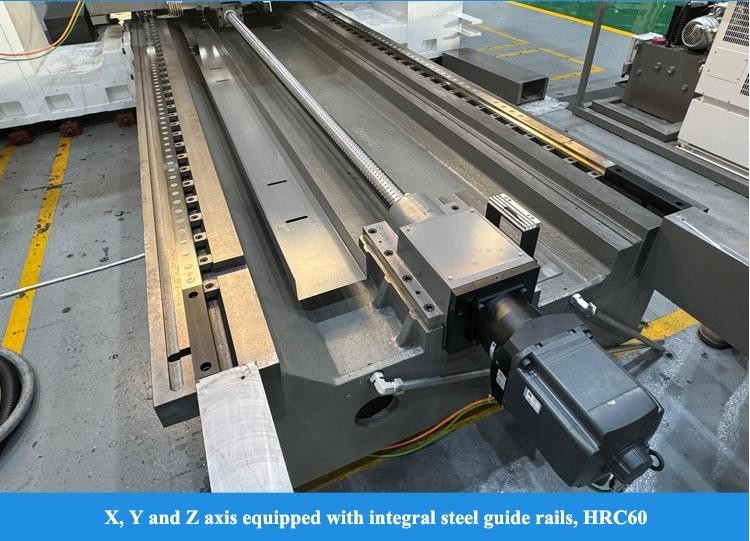

| Viagem transversal da mesa de trabalho X | mm | 2000 ((2500/3000) | 2000 ((2500/3000) | |
| Viagem vertical da caixa do eixo Y | mm | 1500 ((2000) | 1500 ((2000) | |
| Tracção longitudinal da coluna Z | mm | 1200 ((2000) | 1200 ((2000) | |
| Tracção do fuso W | mm | 550 | 550 | |
| Tração RAM V | mm | - | - | |
| Tracção do deslizador da placa rotativa plana U | mm | - | 140 | |
| Rotação da mesa B | ° | 0.001x360 | 0.001x360 | |
| Velocidade de alimentação | X,Y,Z | mm/min | 1-6000 | 1-6000 |
| W,U | mm/min | W: 1-2000 | W: 1-2000 U: 1-1000 | |
| B | r/min | 0 a 1.5 | 0 a 1.5 | |
| Velocidade de travessia rápida | X,Y,Z | m/min | 9 | 9 |
| W,U | m/min | 2.4 | 2.4 | |
| B | r/min | 2.5 | 2.5 | |

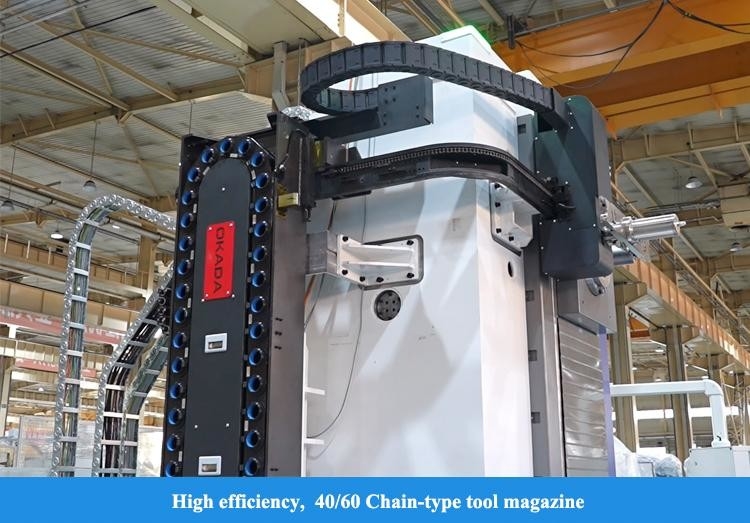

| Dispositivo automático de troca de ferramentas | Capacidade do carregador de ferramentas/método de troca de ferramentas | pedaço | 40 (opcional 24/60) / ponto fixo | 40 (opcional 24/60) / ponto fixo |
| Especificações do porta-ferramentas | - Não. | ISO 7: 24 JT50 ((BT50/CAT50) | ISO 7: 24 JT50 ((BT50/CAT50) | |
| Max.peso da ferramenta | Quilos | 25 | 25 | |
| Comprimento máximo da ferramenta/diâmetro | mm | 400/Ø125 | 400/Ø125 | |
| Tempo de mudança de ferramenta | S | 15 | 15 | |
| Diâmetro máximo da ferramenta vazia adjacente | mm | Ø250 | Ø250 | |
| Especificações do porta-ferramentas | - Não. | ISO 7:24 JT50 | ISO 7:24 JT50 | |
| Padrão de puxa de pregos | 一 | LDA-50 | LDA-50 | |
| Potência do motor principal | kW | 19.5/23.4 ((contínua/30min) | 19.5/23.4 ((contínua/30min) | |
| precisão de posicionamento | X,Y,Z | mm | X:0.020"Y",Z: 0.018W: 0.020 | X:0.020"Y",Z: 0.018W: 0.020U:0.032 |
| B ((4x90°) | " | 10'(6'') | 10'(6'') | |
| Repetir a precisão de posicionamento | X,Y,Z | mm | X:0.011; Y,Z: 0.01W: 0.016 | X:0.011; Y,Z: 0.01W: 0.016U:0.018 |
| B | - Não. | 7" | 7" | |
| Capacidade total elétrica | KVA | 55 | 55 | |
| Dimensões globais ((L*W*H) | mm | 5555x4155x4200 | 5555x4155x4200 | |
Aplicação em campo
Amplamente utilizado na aviação, aeroespacial, construção naval, transporte, ferrovias, indústria militar, energia, energia eólica, energia nuclear, pesado, metalurgia, mineração, máquinas de construção,máquinas petroquímicas, motores de combustão interna, bombas de água e outras indústrias gerais de transformação de máquinas.Os principais equipamentos escolhidos em primeiro lugar para peças de grande e médio porte, tais como caixas e bases.
