7020 a moedura de superfície de AHD MSI faz à máquina 500 - máquina movente da coluna 1800rpm
Detalhes do produto
| Nome do produto: | Máquina de moedura de superfície movente da coluna de MNK-7020AHD/MSI | Tamanho do Worktable: | 2000x700mm |
|---|---|---|---|
| Capacidade de Max.load-bearing de worktable (que inclui o copo da sução): | 1500kg | Max.distance da superfície da tabela para alongar o centro : | 700mm |
| Tamanho da roda: | 500× (20-50) ×203 milímetro | Velocidade do eixo: | 500-1800rpm |
| Aspereza de superfície do espécime processado: | Μm Ra0.4 | Peso líquido da máquina: | 9500kg |
| Destacar |
Máquinas de moedura de superfície de AHD,Máquinas de moedura de superfície de MSI,máquina movente da coluna 1800rpm |
||
Descrição do produto

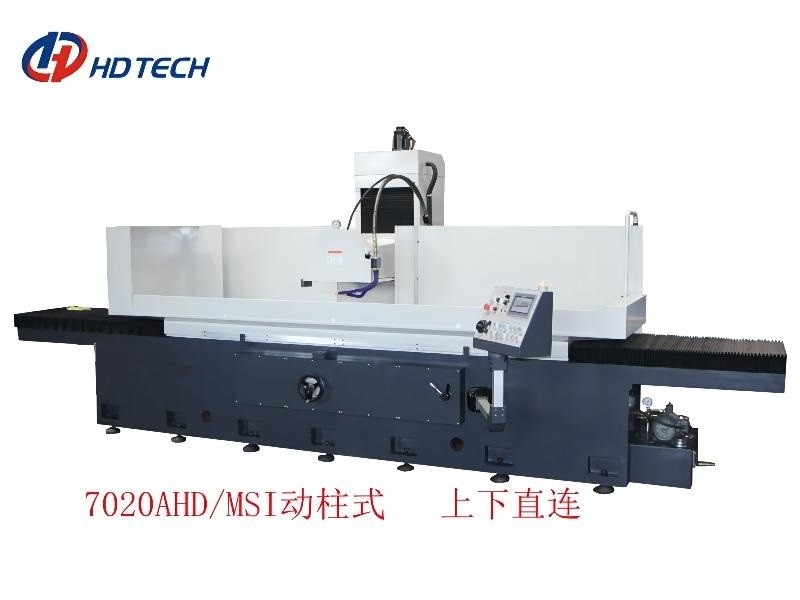

Máquina de moedura de superfície movente da máquina da coluna da série do controle de programa 7020AHD/MSI
Características estruturais:
1. A máquina adota a estrutura movente T-dada forma da coluna.
2. o trilho de guia da cama é protegido pela tampa da máquina-instrumento do acordeão.
3. o eixo vertical adota o parafuso da bola da elevada precisão e o servo motor conectou diretamente a estrutura, velocidade alta da resposta e precisão de posicionamento alta, rigidez alta e estabilidade alta da máquina.
4. Dianteiro e traseiro o guia adota o guia linear do rolo resistente com o parafuso da bola da elevada precisão e o servo motor conectou diretamente a estrutura, velocidade rápida da resposta e precisão de posicionamento alta, rigidez alta e estabilidade alta da máquina inteira
5. A estrutura do eixo da cabeça de moedura é a chave da máquina de moedura, que afeta diretamente a precisão de moedura, a aspereza, o waviness e a eficiência de moedura. A estrutura da pressão estática e estática assegura a precisão e a aspereza de moedura. Ao mesmo tempo, a máquina tem uma eficiência de moedura mais alta.
| Artigo | Unidade | Coluna movente de MNK-7020AHD/MSI | |
| Área de tabela do funcionamento | milímetro | 2000×700 | |
| Área eletromagnética do mandril | milímetro | 2000×700 | |
| Capacidade de Max.load-bearing de worktable (que inclui o copo da sução) | Quilograma | 1500 | |
| Max.distance da superfície da tabela para alongar o centro | milímetro | 700 | |
| Tamanho da roda | milímetro | 500× (20-50) ×203 | |
| Velocidade do eixo | (RPM/min) | 500-1800 | |
| Alimentação de Min.vertical da roda de moedura | milímetro | 0,001 | |
| Velocidade de alimentação transversal do worktable | (m/min) | 1~24 | |
| Para cima e para baixo o servo motor com freio (W) | (W) | 1800 | |
|
AHD são dianteiro e traseiro motores ordinários MSI são dianteiro e traseiro servos motores |
(W) | AHD (80) MSI (750) | |
| Motor nivelado | (Hp×p) | 1/4×2 | |
| Aspereza de superfície do espécime processado | μm | Ra0.4 | |
| Runout radial do eixo | milímetro | ≤0.003 | |
| Runout da cara do eixo | milímetro | ≤0.003 | |
| Para cima e para baixo (linha central de Z) repita o posicionamento da precisão | milímetro | ≤0.003 | |
| A parte dianteira e a parte traseira (linha central de Y) repetem o posicionamento da precisão | milímetro | MSI (0,01) | |
| Tamanho da máquina (L×W×H) | milímetro | 6500×2800×2600 | |
| Peso líquido da máquina | quilograma | 9500 | |
| Peso de efetivação da máquina | quilograma | 11000 | |
| Trilho e parafuso de guia | ||
| Linha central de X: esquerdo e direito | Um trilho de guia plástico liso de V um | |
| Y-linha central: dianteiro e traseiro | Guia linear do rolo resistente | |
| Linha central de Z: para cima e para baixo | Tipo guia duro do skate | |
| Diâmetro/passo do parafuso da bola | Y: Ф40mm/10mm Z: Ф40mm/5mm |
|
| Especificações do motor | ||
| Motor do eixo | HXP | 15×4 |
| Motor hidráulico | HXP | 10×6 |
| motor Óleo-de refrigeração | H*P | 1×2 |
| Motor do tanque de água | H*P | 1/5 |
Esta série pode igualmente conseguir a aspereza de superfície: Ra 0.08um
