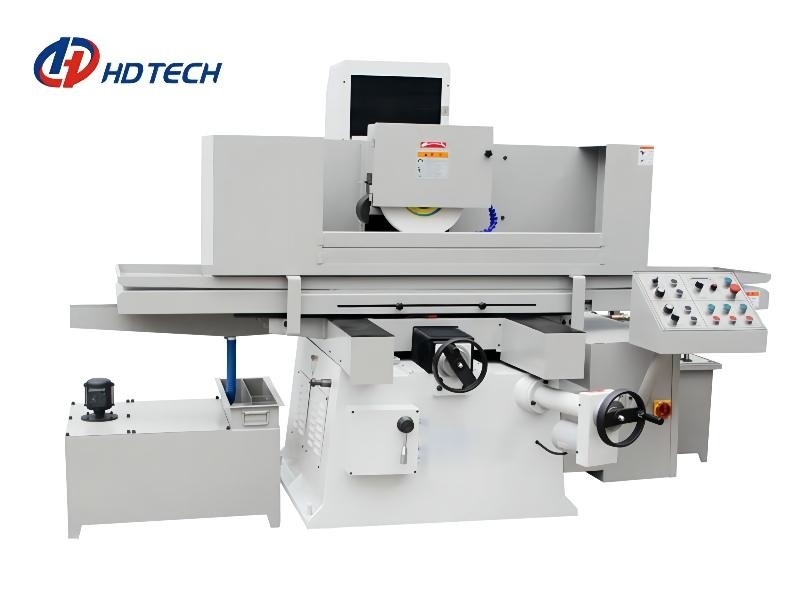

A moedura de superfície horizontal faz à máquina 3570 AHD MSI 1500rpm 50HZ
Detalhes do produto
| Nome do produto: | Tipo máquina da sela de MNK-3570AHD/MSI de moedura de superfície | Tamanho do Worktable: | 700x350mm |
|---|---|---|---|
| Capacidade de Max.load-bearing de worktable (que inclui o copo da sução): | 350kg | Max.distance da superfície da tabela para alongar o centro : | 620mm |
| Tamanho da roda: | 400× (20-40) ×127 milímetro | Velocidade do eixo: | 1500rpm/50HZ |
| Aspereza de superfície do espécime processado: | Μm Ra0.2 | Peso líquido da máquina: | 3500kg |
| Destacar |
máquinas de moedura 1500rpm de superfície,Máquinas de moedura 50HZ de superfície,Máquina de moedura horizontal de MSI |
||
Descrição do produto
Tipo programável máquina da sela de MNK-3570AHD/MSI de moedura de superfície para a venda
Característica principal
1. A disposição do worktable transversal é adotada, a estrutura da coluna e da cabeça de moedura é compacta, a sensibilidade da alimentação vertical é alta, e a precisão do trilho de guia horizontal é garantida.
2. A alimentação horizontal do worktable adota os trilhos de guia dobro do plástico de V, conduzidos pela pressão de óleo, que pode obter uma alimentação estável e contínua, assim que pode realizar a moedura do alto-revestimento.
3. O movimento longitudinal do worktable é controlado em duas maneiras: 1. tipo ordinário do controle de transmissão e tipo servo do controle de transmissão. A transmissão ordinária não pode precisamente ser posicionada antes e depois, e o servo pode conseguir o posicionamento preciso.
4. A cabeça de moedura adota o rolamento angular do contato da elevada precisão, que tem a precisão alta da rigidez e da rotação.
5. A opção do controle da máquina-instrumento pode adotar o PLC japonês de Mitsubishi, a nova geração de Taiwan e o sistema de controlo alemão de Siemens, a operação gráfica do menu é simples, e o grau de automatização é alto.
| Artigo | Unidade | MNK-3570AHD/MSI | |
| Área de tabela do funcionamento | milímetro | 700×350 | |
| Área eletromagnética do mandril | milímetro | 700×350 | |
| Capacidade de Max.load-bearing de worktable (que inclui o copo da sução) | Quilograma | 350 | |
| Max.distance da superfície da tabela para alongar o centro | milímetro | 620 | |
| Tamanho da roda | milímetro | 400× (20-40) ×127 | |
| Velocidade do eixo | (RPM/min) | 50HZ | 1500 |
| Alimentação de Min.vertical da roda de moedura | milímetro | 0,001 | |
| Velocidade de alimentação transversal do worktable | (m/min) | 1~24 | |
| Para cima e para baixo o servo motor (W) | (W) | 750 | |
| Motor comum de AHD dianteiro e traseiro Servo motor de MSI dianteiro e traseiro |
(W) | Servo motor 750 do motor 80 ordinários | |
| Motor nivelado | (Hp×p) | 1/4×2 | |
| Aspereza de superfície do espécime processado | μm | Ra0.2 | |
| Runout radial do eixo | milímetro | ≤0.002 | |
| Runout da cara do eixo | milímetro | ≤0.002 | |
| Para cima e para baixo (linha central de Z) repita o posicionamento da precisão | milímetro | ≤0.002 | |
| A parte dianteira e a parte traseira (linha central de Y) repetem o posicionamento da precisão | milímetro | ||
| Tamanho da máquina (L×W×H) | milímetro | 2750×1800×2100 | |
| Peso líquido da máquina | quilograma | 3500 | |
| Peso de efetivação da máquina | quilograma | 4450 | |
| Trilho e parafuso de guia | ||
| Linha central de X: esquerdo e direito | Trilho de guia plástico dobro de V | |
| Y-linha central: dianteiro e traseiro | Trilho de guia plástico dobro de V | |
| Linha central de Z: para cima e para baixo | Tipo guia duro do skate | |
| Diâmetro/passo do parafuso da bola | Y: Ф32mm/4mm Z: Ф40mm/5mm |
|
| Especificações do motor | ||
| Motor do eixo | HXP | 7.5×4 |
| Motor hidráulico | HXP | 4×6 |
| motor Óleo-de refrigeração | H*P | 1×2 |
| Motor do tanque de água | H*P | 1/4 |
