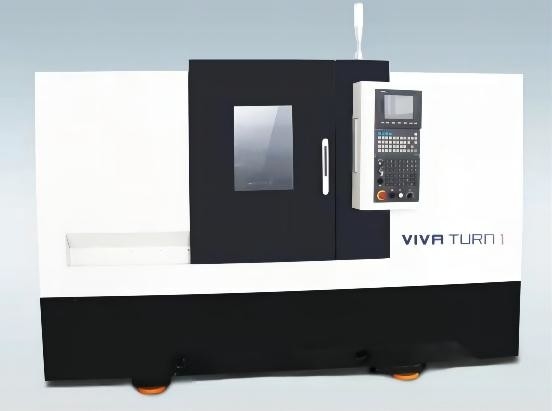

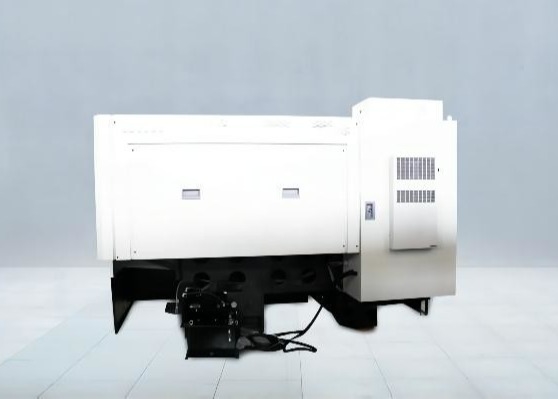

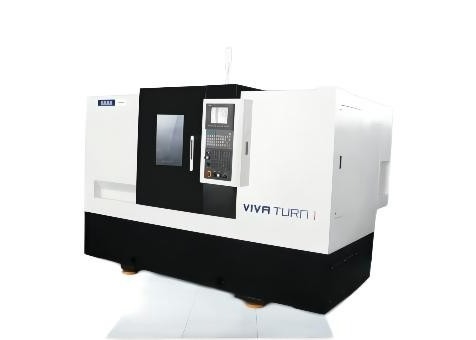

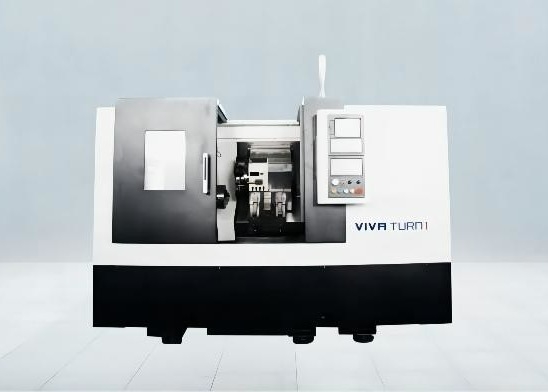

Torno CNC de leito inclinado para trabalho em metal T1/500 TURN Heavy Duty

Torno CNC de leito inclinado para trabalho em metal T1/500 TURN Heavy Duty

Torno CNC de leito inclinado T1/500

Ferramenta de rodapé de máquina de corte de cama inclinada

Torno CNC para trabalho de metais

Lugar de origem:

China

Marca:

HD TECH

Certificação:

ISO certification

Número do modelo:

T1/500

Contacte-nos
Solicite um orçamento
Detalhes do produto
Nome do produto:
Torno inclinado do CNC da cama
máx. comprimento de corte:
500mm
Diâmetro de corte máximo:
300 milímetros
Máximo Balanço Diâmetro sobre a corrediça:
280 milímetros
Tipo de cabeça do eixo:
A2-6
Diâmetro de furo do eixo:
ø65
Faixa de velocidade do fuso:
4500 r/min
Potência do motor principal:
911/KW
Corrente da torreta:
8 estações de ferramentas horizontais
Termos de pagamento e envio
Quantidade de ordem mínima
1 grupo
Preço
Negociável
Detalhes da embalagem
O caso de madeira, tronco da lata, a outra embalagem em condições de navegar
Tempo de entrega
30-45 dias
Termos de pagamento
T/T, L/C, Western Union
Habilidade da fonte
50 grupos pelo mês
Descrição do produto

Torno CNC de leito inclinado para trabalho em metal T1/500 TURN Heavy Duty 0

Descrição do produto:

SMTCL Leito horizontal inclinado CNC torno HTC30Q CNC centro de torneamento CNC torno de precisão
Os tornos CNC HTC-H/S de nova geração são otimizados através de software de design e análise profissional.Eles têm bom desempenho de corte e pode atender ao processamento de várias peças rotativas.
HTC30H(Q) torno CNC ocupam uma pequena área e são adequados para o processamento de alta precisão de várias peças de pequeno porte, efetivamente atendendo ao processamento de automóveis, rolamentos, hardware,Indústrias médicas e outras.

Características do produto:

1, Alta precisão

◆ Parafuso e trilho de guia de alta precisão
◆ Rolamentos de eixo de alta precisão
◆ Quantificação dos padrões de processo
◆ Regral de grades de alta precisão
2, Alta eficiência
Aplicação de códigos modulares do sistema
◆ Configuração funcional completa, permitindo
Produção intelectual
◆ Torre de segurança de alta eficiência
◆ Espinil de corte de alto desempenho e de grande peso
3, Alta rigidez
◆ Cama de ferro fundido de alta qualidade, etc.
◆ Caçadores de chaves: caixote de cabeceira de longo comprimento
◆ Fuso de alta potência e torque elevado
◆ Torre de ferramentas de alta rigidez
Detalhes do produto:
 Fuso de alta rigidez
A estrutura da unidade de fuso de mangas de grande diâmetro utiliza rolamentos de rolos cilíndricos de duas fileiras importados e rolamentos de esferas de contato angulares para suporte de composição,que aumenta a rigidez e o binário do fuso e atinge
Excelentes efeitos de corte pesado do fuso.

Parafusos de esferas de alta precisão
Ele utiliza parafuso importado de alta qualidade C3 grau e H-grado trilho guia e é dirigido diretamente por servomotor para alcançar excelente
precisão de funcionamento.

Sade anti-dobragem
O comprimento do carril de guia é razoavelmente alargado, a estrutura do sistema de movimento é otimizada e o corpo principal da sela de cama é
concebidos em forma de arco para assegurar a rigidez global dos componentes importantes.

Velocidade de movimento rápida: 30 m/min
O servomotor está directamente ligado ao parafuso de esferas através de um acoplamento, reduzindo os elos intermediários e conseguindo
Os carris de guia do eixo X e do eixo Z adotam carris de guia de rolamento lineares importados para garantir uma elevada rigidez, um bom desempenho dinâmico e uma precisão,aumentar a velocidade de funcionamento e melhorar a eficiência da produção.

Servo-cauda dividida
O tailstock pode ser movido de uma forma servodriven opcional, que pode controlar com precisão e ajustar flexivelmente o tailstock
Velocidade de movimento e força de fixação de trabalho, de acordo com os requisitos de processamento, permitindo que o tailstock se aproxime rapidamente da peça de trabalho e se aperte sem impacto,e pode fornecer feedback em tempo real sobre a posição de aperto. Melhorar
O sistema utiliza uma parte superior e inferior dividida, de fácil ajuste de precisão e melhoria da eficiência da manutenção.

Estrutura pré-tensão dupla fixa
O eixo X desenvolve uma estrutura de suporte fixa dupla e usa um parafuso pré-alongado para compensar eficazmente a deformação pré-alongada
A estrutura de vedação especial é utilizada para reduzir a elevação da temperatura do parafuso.
obtendo assim alta precisão e alta precisão da estabilidade de alimentação da máquina-ferramenta

Portador de ferramentas a servo
Suporte de ferramenta servo-alimentado opcional, estrutura de eixo C de alta precisão e cabeça de potência bidirecional
- eficácia de torneamento integrado,
moagem e processamento de perfuração.

Detentor interno de ferramentas de arrefecimento
Opcional porta-ferramenta de resfriamento interno e saída de água do centro da ferramenta realçar a remoção de chip eficiente durante a usinagem do buraco interno e garantir a qualidade do processamento

Eficiência do suporte de servo-ferramenta
O suporte de ferramentas servo tem uma velocidade de indexação rápida, pode ser indexado continuamente e pode selecionar a ferramenta mais próxima em ambas as direcções.É altamente eficiente e adequado para mudanças frequentes de ferramentas.
A torreta de ferramentas conduz a placa dentária móvel dentro do suporte de ferramentas através do redutor para realizar a indexação do disco de corte.a placa dentária fixa e a placa dentária móvel estão hidraulicamente bloqueadasA estrutura interna é simples e os pontos de falha são baixos.


Aplicação na indústria:

HTC30Q series CNC horizontal lathe is a small-size CNC product designed and manufactured toadapt to market demand on the basis of numerous years of technology accumulation and experience of ourfactory for production of CNC latheA máquina-ferramenta apresenta características como economia, eficiência, poupança de energia, elevada precisão de posicionamento e facilidade de manutenção.e é o produto de primeira escolha para a transformação em máquinas de componentes de pequeno porte de indústrias como veículos automóveis, hardware e eletrónica, etc.

Torno CNC de leito inclinado para trabalho em metal T1/500 TURN Heavy Duty 1

Parâmetros do produto:
Posições
Unidades
HTC 16H ((Q))
HTC 30H (((Q)
Max. A cortar dia.
mm
Φ160
Φ300
Comprimento máximo de corte
mm
160
500
Max. Balança o dia. Sobre a cama.
mm
Φ420
Φ420
Max. Balança dia. Sobre o leito.
mm
Φ160
Φ280
Espinha
Modelo de nariz de fuso
-
A2-5
A2-6
Diâmetro interno do rolamento frontal.
mm
90
100
Conicidade do fuso e tamanho do buraco

1:20;Φ62
1:20;Φ70
Diagrama do buraco do fuso máximo.
mm
Φ56
Φ65
Max. Bar dia.
mm
Φ44
Φ50
Dia de chuque padrão.
polegada
6"
8"
Faixa de velocidade do fuso
r/min
6000
4500
Torque máximo do fuso
N.m
72 ((1500 r/min)
180 ((576 r/min)
Torque nominal do fuso
N.m
86 ((1500r/min)
110 ((769r/min)
Potência de saída do motor principal contínua/30 min.
kW
11/13.2
11 de setembro
Eixo X/Z
Velocidade de travagem rápida no eixo X
mm
30
30
Velocidade de travagem rápida no eixo Z
mm
30
30
Viagem no eixo X
mm
145
160
Viagem no eixo Z
mm
205
560
Aquecimento
Viagens de cauda
mm
- Não.
300
Método de condução de cauda

- Não.
Tração da sela
Viagem de mangas de cauda
mm
- Não.
100
Dia da manga do rabo.
mm
- Não.
Φ100
Tailstock conical hole conical

- Não.
MT- 5
Torreta de ferramentas
Forma da torre de ferramentas

Servo-torreta horizontal de 8 estações
Servo-torreta horizontal de 8 estações
Altura do centro
mm
63
80
Precisão de reposicionamento da transposição do suporte da ferramenta
Seg.
± 16
± 16
Se pudesse escolher ferramenta perto
mm
- Sim, sim.
- Sim, sim.
Outros
Distância entre o centro do fuso e o piso
mm
926
936
Peso da máquina
Quilos
2600
3500
Capacidade total de alimentação
KVA
23
23
Dimensões globais ((LxWxH)
mm
1830×1580×1650
2295×1680×1650
Configuração normal:
1Sistema FANUC-0i-TF Plus (5) (série H/S)
2Sistema GSK988TA (série Q)
3"Fusão de mangas"
4"Cilindro de óleo de chuck vazio"
5Carrinho de ferramentas servo de 8 estações
Configuração opcional:
1Sistema Siemens
2"Método de configuração da ferramenta"
3Carrinho de ferramentas servo de 12 estações
4"Medida da peça de trabalho"
5Carrinho de ferramentas elétricas
6Coletor de névoa de óleo
7, Unidade de remoção de chips traseira
8Detecção de danos na ferramenta
9A porta pneumática.

O NOSSO Serviço:

Certifique-se de receber uma máquina de alta qualidade
1Todas as peças precisam ser inspecionadas.

2- Mais de 100 processos de controlo de produção
3Mais de 200 pontos de inspecção
4Processamento de amostras de cada máquina
5. 72 horas de ensaio antes do parto
Porquê escolher-nos:
◆ Senso de qualidade superior, os pedidos dos clientes vêm em primeiro lugar
◆ 30 anos + história de I & D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de investigação e de projecto
◆ Sistema de abastecimento estável e maduro
◆ Jovens vendedores e engenheiros ativos para serviços instantâneos ((24 horas online)
◆ Melhoria do mecanismo de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de concepção da estrutura: fácil manutenção e instalação, baixo custo de manutenção, não afeta a produção
Sobre nós:
Torno CNC de leito inclinado para trabalho em metal T1/500 TURN Heavy Duty 2
Bem-vindo a visitar-nos!
Shanghai HD M & E Tech Co., Ltd está localizado em Xangai, China.Centros de moagem por torneamento e vários outros equipamentos CNCTemos mais de 200 tipos de máquinas-ferramentas. A qualidade e tecnologia dos produtos atingiram o nível avançado internacional.
A nossa fábrica tem mais de 80 anos de história na fabricação de máquinas-ferramenta.Eles têm sido um dos líderes da indústria de máquinas-ferramenta da China e a maior fabricação de máquinas-ferramenta na ChinaOs produtos de máquinas-ferramenta abrangem automóveis, aviação, novas energias, máquinas de construção, navios, válvulas de bomba, rolamentos, electrónica 3C, moldes e outras indústrias.Tomamos a missão de fornecer as máquinas-ferramentas com tecnologia de ponta, de alta qualidade e bom serviço para os nossos clientes em todo o mundo!
A nossa fábrica:
Torno CNC de leito inclinado para trabalho em metal T1/500 TURN Heavy Duty 3

Perguntas frequentes:

Q1. É uma empresa comercial ou de fabrico?

Somos uma empresa de fabricação.
Q2. Quais são os principais produtos da sua empresa?
Especializamo-nos em todos os tipos de máquinas, tais como CNC Lathe, CNC Milling Machine, Vertical Machining Center, Conventional Lathe, Drilling Machine, Radial Drilling Machine, e assim por diante.
Q3. Você pode fornecer máquina personalizada ou SPM (máquina de propósito especial)?
Sim, fornecemos soluções CNC inteligentes para o nosso cliente, a fim de aumentar a eficiência.
Q4: Quais são os seus termos de garantia?
Forneceremos um substituto para as peças que se revelarem defeituosas durante um período de 12 meses,
a partir da data do conhecimento de embarque da máquina.
Q5. O que são os serviços?
Pr-venda:Soluções personalizadas, planeamento e concepção;Serviço individual
Serviço pós-venda: 7 dias 24 horas em linha, orientação remota da instalação, acoplamento com o sistema de software do cliente
P6: Por que escolher a sua empresa?
Os produtos do desenvolvimento, conceção, fabrico e montagem de todo o processo de produção são:
A Comissão considera que a aplicação do princípio de subsidiariedade não é suficiente para garantir a estabilidade dos preços.
P7: A sua empresa pode enviar o pessoal técnico para a nossa empresa e orientar os nossos trabalhadores para o exterior?
Quando as máquinas chegam ao local de instalação do comprador, podemos enviar engenheiros mecânicos e elétricos a tempo para instalarem de acordo com o cronograma do comprador.Todos estes podem ser citados e listados no contratoO vendedor cooperará com o comprador para tratar dos preparativos de visto e instalação antes de ir para o estrangeiro.
P8: Quais são os termos de pagamento?
T/T 30% de pagamento inicial no momento da encomenda, 70% de pagamento do saldo antes da expedição.
