Lugar de origem:
China
Marca:
SYMG
Certificação:
ISO certification
Número do modelo:
HTC40PM
Vídeo
Vídeo

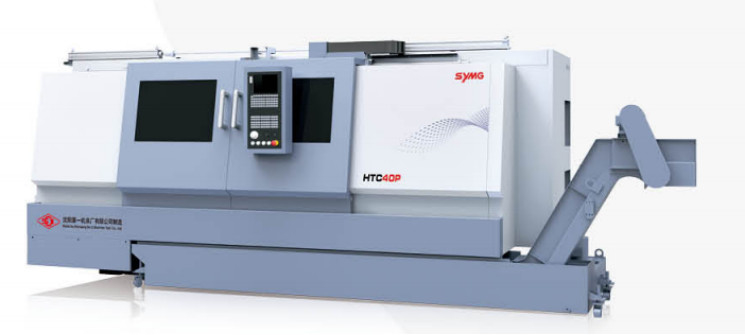

Centro de gerencio horizontal 3500rpm do CNC de HTC40PM com a torreta da vida da linha central de C
I.Machine caracteriza
eixo alto da rigidez 1.Overall
Aumente o torque e o processo do eixo que carregam especificações fornecer mais poder e rigidez.
A2-8 eixo padrão, eixo A2-11 opcional.
cama da inclinação 2.Overall
HTC40P adota um projeto aperfeiçoado cama do reforço 45°overall, que faça a força mais estável durante o corte. O material da cama é feito do ferro fundido do alto densidade, com absorção de choque de grande resistência e boa.
trilhos da corrediça 3.Hardened
O trilho de guia endurecido do deslizamento é adotado, a largura do trilho de guia alcança 110mm, o período do trilho de guia alcança 380mm, trazendo uma precisão fazendo à máquina mais alta e uma rigidez mais alta.
tailstock 4.Rail
O tailstock de HTC40P é equipado com o trilho de guia integrado do deslizamento, luva telescópica, travamento manual, boa rigidez.
II. especificações técnicas principais
| Artigo | Unidade | HTC40PM/1000 | |
| Diâmetro máximo do balanço sobre a cama | milímetro | 600 | |
| Comprimento de corte máximo | milímetro | 990 | |
| Diâmetro de gerencio máximo | milímetro | 400 | |
| Diâmetro de gerencio padrão | milímetro | 300 | |
| Diâmetro de gerencio máximo na corrediça | milímetro | 400 | |
| Tipo do Guideway | Trilhos endurecidos da corrediça | ||
| Nariz do eixo | A2-8 | ||
| Diâmetro de furo do eixo | milímetro | 80 | |
| Caixa do eixo | Escala de velocidade do eixo | r/min | 50~3500 |
| Torque de Máximo Saída | N.M | 302 | |
| Série da velocidade do eixo | infinitamente variável | ||
| Motor principal 30 minutos/avaliado | quilowatt | 18.5/15 | |
| Mandril | Chuck Diameter | milímetro | 10" mandril manual |
| Velocidade de curso da linha central de X | m/min | 15 | |
| Velocidade de curso da linha central de Z | m/min | 15 | |
| Curso da linha central de X | milímetro | 200 | |
| Curso da linha central de Z | milímetro | 1000 | |
| Curso total do tailstock | milímetro | 800mm | |
| Srtoke da luva do Tailstock | milímetro | 100 | |
| Atarraxamento do eixo do Tailstock | Morse | 4# | |
| Torreta | 12 torreta conduzida da ferramenta da ferramenta estações | ||
| Tamanho da ferramenta | Pata de gerencio externo da ferramenta | milímetro | 25×25 |
| Pata da ferramenta de perfuração | milímetro | Ф40/Ф32/Ф25/Ф20 | |
| Carga máxima | Workpiece do disco | quilograma | 200 (incluindo o mandril e as outras peças) |
| Workpiece do eixo | quilograma | 500 (incluindo o mandril e as outras peças) | |
| Sistema de controlo | Sinal de adição de Fanuc oi-TF | ||
| Motor principal do eixo | SP de Fanuc βiIP30/6000 | ||
| Peso da máquina | quilograma | 5500 | |
| Tamanho total da máquina | milímetro | 4100×2050×1960 | |
Precisão de III.Main
A precisão da máquina executa o GB/T16462-2007 do “dos testes de precisão horizontais do torno CNC padrão”.
| Artigo | O padrão nacional | HTC40PM/1000 | |
| A precisão fazendo à máquina | IT6 | IT6 | |
| Redondeza fazendo à máquina do workpiece | 0.003mm | 0.0025mm/Ф75 | |
| Consistência do diâmetro do workpiece fazendo à máquina | 0.016mm/300mm | 0.010mm/150mm | |
| Nivelamento do workpiece feito à máquina | 0.025mm/Ф300mm | 0.010mm/Ф200mm | |
| Aspereza de superfície do workpiece feito à máquina | Ra1.6μm | Ra1.25μm | |
| Precisão da posição | Linha central de X | 0.016mm | 0.010mm |
| Linha central de Z | 0.025mm | 0.015mm | |
| Linha central de C | 40" | ||
| Repetibilidade que posiciona a precisão | Linha central de X | 0.007mm | 0.005mm |
| Linha central de Z | 0.01mm | 0.007mm | |
| Linha central de C | 25" | ||
