Lugar de origem:
China
Marca:
SYMG
Certificação:
ISO certification
Número do modelo:

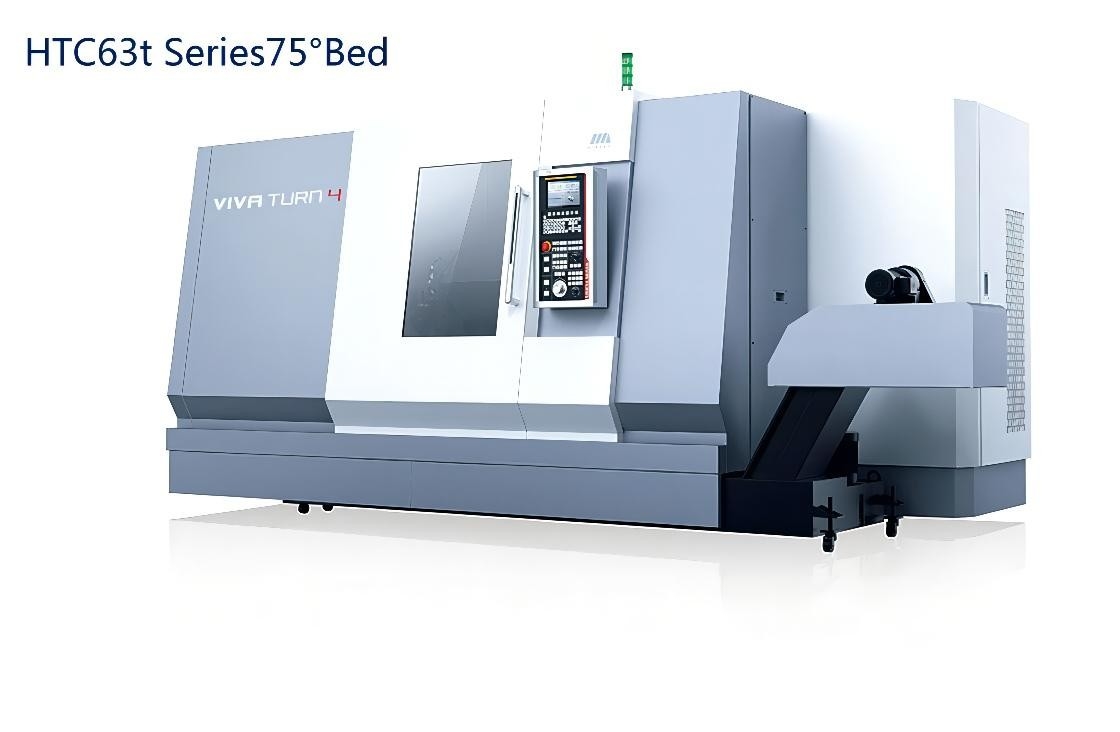

HTC63t Series75°Bed
Vídeo
Vídeo
| Artigos | Unidade | HTC63t Series75°Bed | |
| Diâmetro máximo do balanço sobre a cama | milímetro | ∅900 | |
| Comprimento de corte máximo | milímetro | 1000/1500/2000/3000/3500 | |
| Diâmetro de corte máximo | milímetro | 630/750 | |
| Diâmetro de gerencio máximo na corrediça | milímetro | 630 | |
| Nariz do eixo | A2-11 | ||
| Diâmetro de furo do eixo | milímetro | 130 | |
| Diâmetro máximo da barra direta | milímetro | 115 | |
| Escala de velocidade do eixo | r/min/Nm | 20-1200 | |
| Motor principal 15 minutos/contínuos | quilowatt | 30/37 | |
| Diâmetro padrão do mandril | polegada | 15" | |
| Velocidade móvel rápida de X/Z-axis | m/min | 10/12 | |
| velocidade móvel rápida da Y-linha central | m/min | — | |
| curso da X-linha central | milímetro | 410 | |
| curso da Z-linha central | milímetro | 1100/1600/2100/3100/3600 | |
| curso da Y-linha central | milímetro | — | |
| Curso do corpo do Tailstock | milímetro | — | |
| Atarraxamento do eixo do Tailstock | Mohs | — | |
| Curso da luva do Tailstock | milímetro | — | |
| Tipo padrão da torreta da ferramenta | estações horizontais da torreta 12 da ferramenta | ||
| Tamanho da ferramenta | Ferramenta externo | milímetro | 32x32 |
| Diâmetro da barra de perfuração | milímetro | ∅50 | |
| Precisão fazendo à máquina | IT6 | ||
| Posicionando a precisão | Linha central de X | milímetro | 0,013 |
| Linha central de Z | milímetro | 0.2/0.22/0.3/0.4/0.44 | |
| Linha central de Y | milímetro | — | |
| Linha central de C | milímetro | — | |
| Repita a precisão da posição | Linha central de X | milímetro | 0,006 |
| Linha central de Z | milímetro | 0.008/0.012/0.015/0.018/0.018 | |
| Linha central de Y | milímetro | — | |
| Linha central de C | milímetro | — | |
| Carga máxima do trabalho | Tipo do disco | quilograma | 500 |
| Peças do eixo | quilograma | 2000 | |
| Peso da máquina | quilograma | 22000/25000/28000/32000/35000 | |
| Altura do × da largura do × do comprimento da máquina-instrumento | milímetro | 7400x3130x2800 7800x3130x2800 8200x3130x2800 9000x3130x2800 9400x3130x2800 |
|
