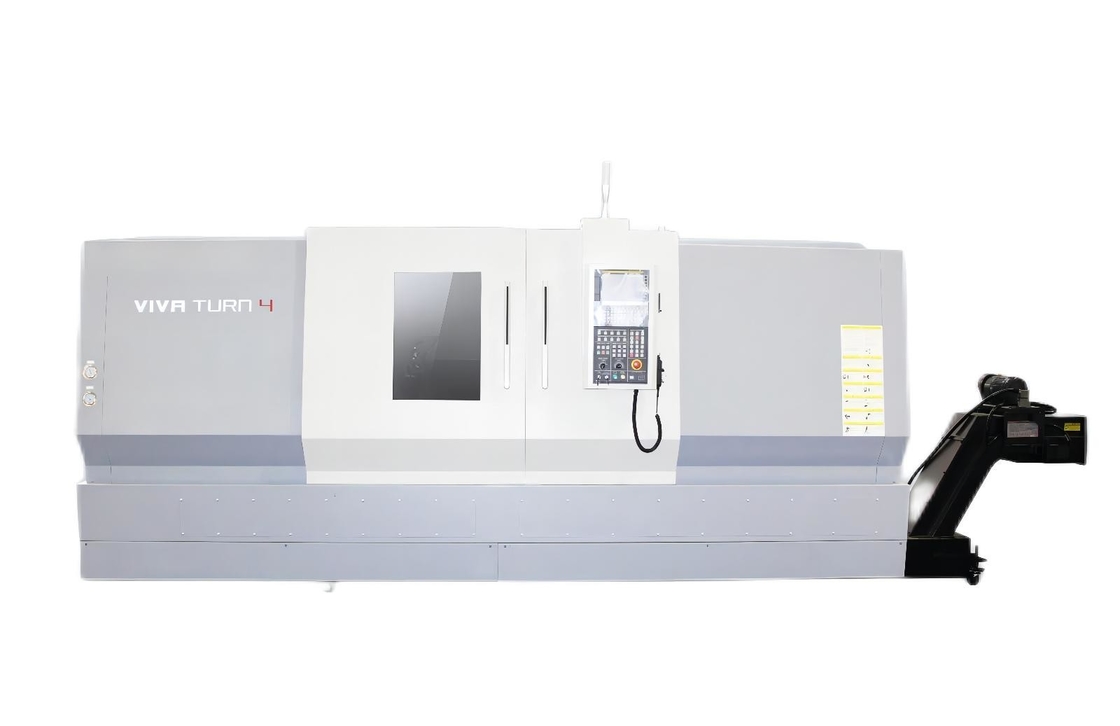

Torno CNC de cama inclinada horizontal T4S Alta rigidez 35 - 3000 rpm Velocidade do fuso
Detalhes do produto
| Nome do produto: | Torno inclinado horizontal do CNC da cama | Diâmetro máximo do balanço sobre a cama:: | ∅420 mm |
|---|---|---|---|
| Comprimento máximo de corte:: | 160mm | Diâmetro máximo de corte:: | 160mm |
| Diâmetro do buraco do fuso:: | 62mm | Diâmetro máximo da barra transversal:: | 56mm |
| Faixa de velocidade do fuso:: | 6000 r/min | Motor principal 15 minutos / contínuo:: | 11(7,5)KW |
| Diâmetro padrão do parafuso:: | 6 polegadas | Tipo de torre de ferramentas padrão:: | torre de ferramentas horizontal 8 estações |
| Destacar |
torno do CNC de 3000r/Min Slant Bed,Torno inclinado do CNC da cama da rigidez alta,Torno inclinado horizontal da cama do ISO |
||
Descrição do produto
Alta precisão de usinagem T4S Leito horizontal inclinado CNC Configuração rica de torno
Vantagens da estrutura
Alta rigidez:
Adotar 45 ° de alta rigidez de cama oblíqua integral, todas as fundições adotam otimização de elementos finitos, ampla superfície do trilho de guia, efetivamente eliminar a vibração que ocorre no corte de máquina-ferramenta,maior fiabilidade, de fácil manutenção, e pode obter uma qualidade de processamento duradoura e estável.
Alta precisão:
Cada parte da máquina-ferramenta adota peças de precisão de fabricantes conhecidos no país e no estrangeiro.harmonioso e forte, assegurando uma elevada precisão de usinagem e a manutenção da precisão a longo prazo.
Configuração rica:
A máquina-ferramenta pode ser configurada com uma variedade de módulos para atender às diferentes necessidades dos clientes.desempenho de alto custo e processamento mais conveniente
Parâmetros técnicos principais
| Posições | Unidade | T4S | |
| Diâmetro máximo do balanço sobre a cama | mm | ¥720/ ¥720/ ¥720/ ¥720 | |
| Comprimento máximo de corte | mm | 500/1000/1500/2500 | |
| Diâmetro máximo de corte | mm | 500 | |
| Diâmetro máximo de rotação do slide | mm | 500 | |
| Nas do fuso | A2-11 | ||
| Diâmetro do buraco do fuso | mm | 104 | |
| Diâmetro máximo da barra transversal | mm | 85 | |
| Faixa de velocidade do fuso | r/min/Nm | 35~3000 | |
| Motor principal 15 minutos / contínuo | kW | 22/30 | |
| Diâmetro padrão do parafuso | polegada | 10 | |
| Velocidade de movimento rápida no eixo X/Z | m/min | 30/30,30/30,30/20,30/12 | |
| Viagem no eixo X | mm | 280 | |
| Viagem no eixo Z | mm | 570/1070/1570/2570 | |
| Fusão cônica do eixo de cauda | Morse | 5# | |
| Tração do corpo do rabo | mm | 450/850/1200/2200 | |
| Traço da manga do rabo | mm | 150 (especificação 1000/1500/2500) |
|
| Tipo de torre de ferramentas padrão | Torreta de ferramentas horizontal 12 estações | ||
| Tamanho da ferramenta | Ferramenta externa | mm | 25x25 |
| Diâmetro da barra | mm | ¥40 | |
| Precisão de usinagem | IT6 | ||
| Precisão de posicionamento | Eixo X | mm | 0.01 |
| Eixo Z | mm | 0.015/0.015/0.02/0.035 | |
| Eixo C | mm | ||
| Precisão da posição repetida | Eixo X | mm | 0.005 |
| Eixo Z | mm | 0.007/0.007/0.013/0.02 | |
| Eixo C | mm | ||
| Max. carga de trabalho | Tipo de disco | Quilos | 200 |
| Partes de eixos | Quilos | 600;800 | |
| Peso da máquina | Quilos | 6000/7500/9500/12000 | |
| Máquina-ferramenta comprimento × largura × altura | mm | 3550x2140x2150 4550x2140x2150 4700x2250x2250 5900x2250x2250 |
|
