Lugar de origem:
China
Certificação:
CE, ISO certification
Número do modelo:
CKD6140i
Vídeo
Vídeo
Vídeo
Vídeo

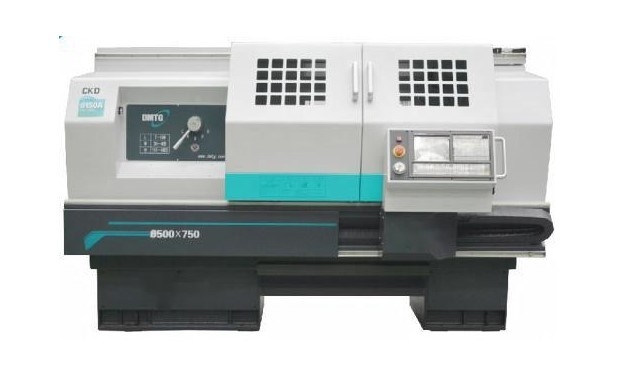

Máquina do torno do cnc da cama lisa de servo motor 3000rpm de CKD6140i
Características da máquina
Eixo da caixa de engrenagens com servo motor, 20~3000rpm;
o único-eixo é opcional
X-linha central que posiciona a precisão: 0.018mm
Z-linha central que posiciona a precisão: 0.024mm
X-linha central que reposiciona a precisão: 0.006mm
Z-linha central que reposiciona a precisão: 0.011mm
a C-linha central é opcional
o mandril e o tailstock hidráulicos são opcionais
Configuração de produto
| Modelo do produto | UNIDADE | CKD6136i | CKD6140i | CKD6150A | |
| Diâmetro máximo do balanço sobre a cama | milímetro | Ø360 | Ø400 | Ø500 | |
| Diâmetro de Max.swing sobre a corrediça transversal | milímetro | Ø180 | Ø200 | Ø280 | |
| Comprimento máximo do workpiece | milímetro | 750/1000 | 750/1000 | 750/1000/1500/2000 | |
| Comprimento de corte máximo | milímetro | 580/830 | 580/830 | 680/930/1430/1930 | |
| Diâmetro de Max.turning | Posição do vertical 4 | milímetro | Ø360 | Ø400 | Ø500 |
| Posição 6 horizontal | milímetro | Ø300 | Ø300 | Ø400 | |
| Altura do centro do eixo | milímetro | 186 | 200 | 250 | |
| Poder do motor do eixo | quilowatt | 5,5 (servo motor) | 5,5 (servo motor) | 7.5/11 (servo motor) | |
| Furo de eixo | milímetro | Ø52 | Ø52 | Ø82 | |
| tamanho do mandril | milímetro | Ø205 | Ø205 | Ø250 | |
| Atarraxamento do furo de eixo | TA No.6 | TA No.6 | 1:20 Ø90 | ||
| Tipo de nariz do eixo | A2-6 | A2-6 | C8 | ||
| Escalas de velocidade do eixo | r/min | 20-3000 | 20-3000 | 7-100/30-400/110-1600 | |
| Diâmetro da pena de Taistock | milímetro | Ø63 | Ø63 | Ø75 | |
| Curso da pena do Tailstock | milímetro | 140 | 140 | 150 | |
| Atarraxamento da pena do Tailstock | TA No.4 | TA No.4 | TA No.5 | ||
| Max.travel da X-linha central | milímetro | 230 | 240 | 280 | |
| Z-linha central de Max.travelof | milímetro | 580/830 | 580/830 | 685/935/1435/1935 | |
| Travessia rápida da linha central de X/Z | m/min | 4/6 | 4/6 | 4/8 (750, 1000,1500) 4 6(2000) |
|
| Tamanho da pata da ferramenta (positon do vertical 4) | milímetro | 20X20 | 20X20 | 25X25 | |
| Linha central de X/Z que posiciona a precisão | milímetro | 0,018/0.021(750) 0.024(1000) |
0,018/0.021(750) 0.024(1000) |
0,018/0.021(750) 0.024(1000) 0,026 (1500, 2000) |
|
| Precisão do axisrepeatability de X/Z | milímetro | 0,006/ 0.008(750) 0.011(1000) |
0,006/ 0.008(750) 0.011(1000) |
0,006/0.008(750) 0.011(1000) 0,014 (1500, 2000) |
|
| dimensões da máquina (L*W*H) |
milímetro | 2300 X1480 X 1520(750) 2550 X1480 X 1520(1000) |
2300 X1480 X 1520(750) 2550 X1480 X 1520(1000) |
2580 X1750 X 1620(750) 2830 X1750 X 1620(1000) 3330 X1750 X 1620(1500) 3830 X1750 X 1620(2000) |
|
| Peso da máquina | quilograma | 1800(750) 1900(1000) |
1850(750) 1950(1000) |
2550 (750) 2600 (1000) 2700 (1500) 2800(2000) |
|
| Configurações padrão | Configurações opcionais | ||
| mandril 3-Jaw manual | mandril 4-Jaw manual | ||
| Estação do vertical 4 | Cargo horizontal da ferramenta 6 | ||
| Conjunto de ferramentas padrão | Mandril hidráulico | ||
| Tailstock manual | Tailstock hidráulico | ||
| Resto constante |
FAQ
1. Podemos nós pagar por L/C ou por outro?
Sim, você pode fazer o pagamento por T/T, por l/C etc.
2. Que é seus termos do pagamento?
sinal de 30% após o contrato, e pagamento de 70% antes da expedição, Meanwhite pode ser discutido de acordo com sua situação.
3. Que é seu prazo de entrega?
A entrega depende das máquinas diferentes com configurações diferentes. Contacte-nos por favor para confirmá-la é dentro conservado em estoque ou não.
4. Você tem o certificado do CE?
Sim, nós temos a certificação do CE, qualidade da máquina somos garantidos.
5. Que é o período de garantia?
O período de garantia é 12 meses gerais após a data de B/L. Durante o período de garantia, nós forneceremos as peças de substituição livres (EXW) que são fáceis danificadas.
