Name: SMTCL Pequenas peças de usinagem HTC16H Metal Slant Bed CNC Lathe 8 estações Lathe CNC horizontal
Brand: Shanghai HD M&E Tech Co., Ltd.
SKU: HTC16H
Availability: InStock

Casa > produtos > Máquinas do torno do CNC >

SMTCL Pequenas peças de usinagem HTC16H Metal Slant Bed CNC Lathe 8 estações Lathe CNC horizontal

Pequenas peças de usinagem de torno CNC

Torno CNC horizontal

8 Estações Tornos CNC horizontais

Lugar de origem:

China

Marca:

SYMG SMTCL

Certificação:

ISO certification

Número do modelo:

HTC16H

Contacte-nos

Solicite um orçamento

Detalhes do produto

Product name:

HTC16H Horizontal Slant Bed CNC Lathe

Max. cutting length:

160mm

Diâmetro de corte máximo:

160 milímetros

Diâmetro máximo do balanço da cama:

420 mm

Máximo Balanço Diâmetro sobre a corrediça:

160 milímetros

Tipo de cabeça do eixo:

A2-5

Spindle bore diameter:

ø56

Spindle speed range:

6000 r/min

Main motor power:

11/KW (15 minutes/ continuous)

Standard chuck diameter:

6 inch

Corrente da torreta:

8 estações de ferramentas horizontais

Termos de pagamento e envio

Quantidade de ordem mínima

1 grupo

Preço

negotiable

Detalhes da embalagem

O caso de madeira, tronco da lata, a outra embalagem em condições de navegar

Tempo de entrega

30-45 dias

Termos de pagamento

T/T, L/C, Western Union

Habilidade da fonte

30 grupos pelo mês

PRODUTOS RELACIONADOS

Vídeo

SMTCL Torno CNC horizontal HTC40H/500 Mandrels automóveis eixos de motor eixos de engrenagem Processamento de torno CNC

Obtenha o melhor preço

Vídeo

Centro de torneamento CNC HTC40Hm Fuso de manga de comprimento BMT55 Servo Power Turret Centro de torneamento CNC com eixo Y

Obtenha o melhor preço

Vídeo

Leito inclinado CNC Torno HTC30H Processamento de alta precisão de várias peças de pequeno porte Torno CNC

Obtenha o melhor preço

Vídeo

Máquina de torneamento de metais de precisão SMTCL HTC30H Máquina de torneamento CNC para processamento de rolamentos automotivos

Obtenha o melhor preço

Contacte-nos

+8613916455787

sales@huidijd.com

86-021-61195255

Contacte agora

Descrição do produto

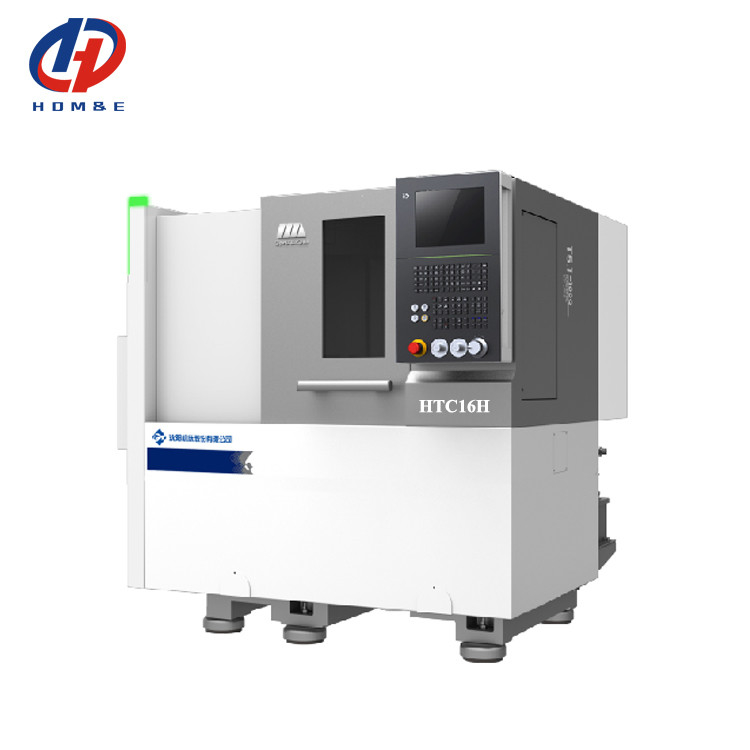

SMTCL Pequenas peças de usinagem HTC16H Metal Slant Bed CNC Lathe 8 estações Lathe CNC horizontal 0

Descrição do produto:

SMTCL Pequenas peças de usinagem HTC16H Metal Slant Bed CNC Lathe 8 estações Lathe CNC horizontal

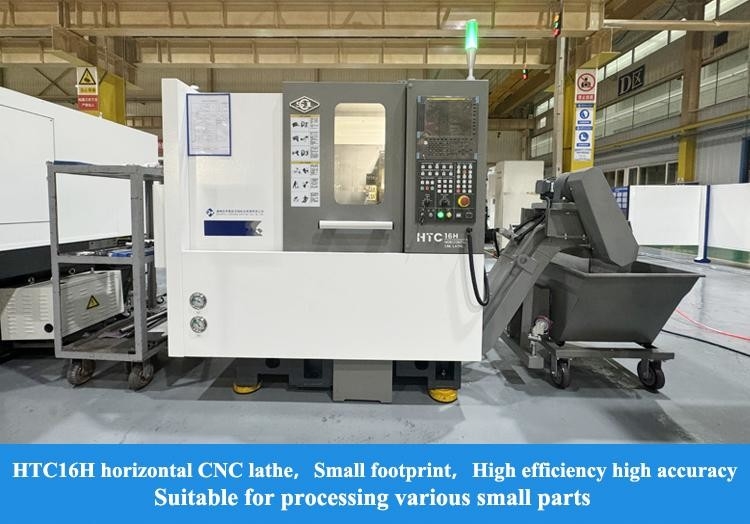

O torno CNC horizontal da série HTC16H é adequado para processar uma variedade de peças de disco e eixo, pode girar uma variedade de fios, arco circular, cone e as superfícies internas e externas do corpo rotativo,a sua pequena área, alta precisão de processamento, especialmente adequado para automóveis, eletrônica, aeroespacial, militar, processamento de metais não ferrosos e outras indústrias, as peças rotativas do corpo para eficiente,grandes quantidades, processamento de alta precisão.

Características do produto:

1. Alta precisão

* Estrutura de pressão do eixo de alimentação

* Parafuso de esferas C3 de alta precisão

* Estrutura de estabilidade térmica de toda a máquina

2Eficiente.

* Velocidade do fuso 5000 rpm

* Dois eixos de mudança rápida 30m/min

* Torre de servocutor de alta eficiência

3. Alto desempenho

* Pequena pegada

* Norma de processo químico

* Padrão de inspecção rigoroso

Características estruturais:

*Unidade de fuso de mangas de alta qualidade

Adotar rolamentos importados, grande comprimento de rolamento, atender aos requisitos de alta rigidez, alto binário, alta precisão, fácil instalação e manutenção.A importante superfície da articulação é fácil de realizar o processo de raspagem e garantir a rigidez de contatoA estrutura simétrica da cabeça melhora a controlabilidade da deformação térmica

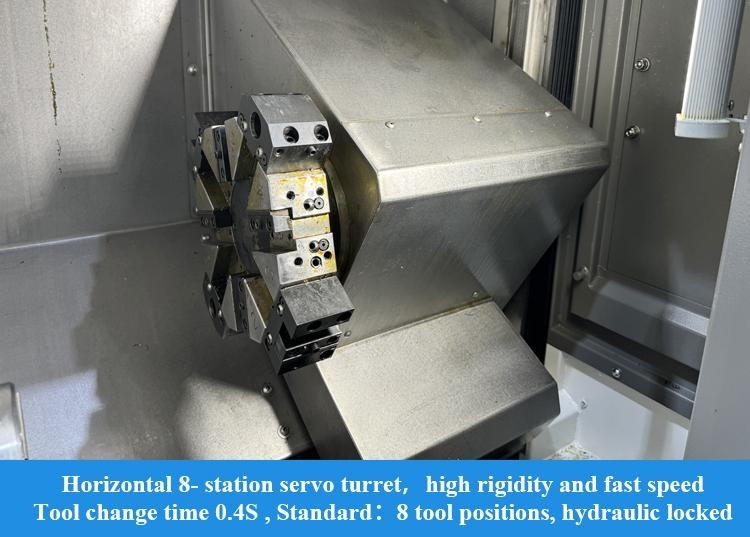

*Turretas de serviço

O servomotor é usado para controlar a rotação precisa da cabeça do cortador, e a mudança de ferramenta da estação adjacente só precisa de 0,4s, o que é rápido e a eficiência de processamento é alta.Estrutura de disco triploBloqueio hidráulico, rigidez total.

*Estrutura dos alimentos

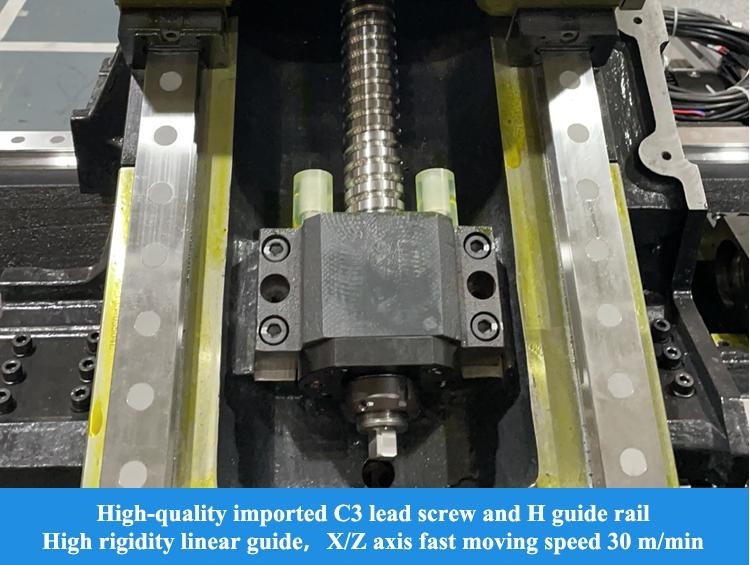

O trilho de guia linear é utilizado para otimizar a rigidez, estabilidade e vida útil do trilho de guia, enquanto os dois eixos são rápidos 30m/min,e a eficiência de processamento é maior O eixo X adota a estrutura pré-tensão para reduzir a influência da temperatura na precisão e melhorar a estabilidade da precisão de usinagem;

SMTCL Pequenas peças de usinagem HTC16H Metal Slant Bed CNC Lathe 8 estações Lathe CNC horizontal 1

Aplicação na indústria:

HTC16H series CNC horizontal lathe is a small-size CNC product designed and manufactured toadapt to market demand on the basis of numerous years of technology accumulation and experience of ourfactory for production of CNC latheA máquina-ferramenta apresenta características como economia, eficiência, poupança de energia, elevada precisão de posicionamento e facilidade de manutenção.e é o produto de primeira escolha para a transformação em máquinas de componentes de pequeno porte de indústrias como veículos automóveis, hardware e eletrónica, etc.

Parâmetros do produto:

Posições		Unidade	HTC16H ((Q)
Diâmetro máximo de rotação		mm	Φ 160
Duração máxima de giro		mm	160
Diâmetro máximo do balanço sobre a cama		mm	Φ 420
Diâmetro máximo do balanço sobre o slide		mm	Φ 160

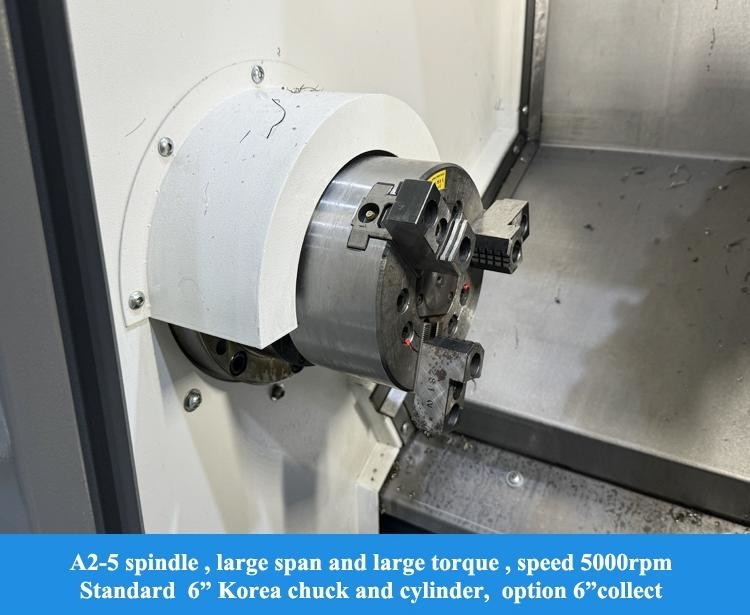

Espinha	Tipo de nariz de fuso		A2-5.
	Diâmetro interno do rolamento dianteiro	mm	Φ 90
	Conicidade do fuso e tamanho do buraco		1:20 ; Φ 62
	Diâmetro do buraco do fuso	mm	Φ 56
	Diâmetro máximo da barra	mm	Φ44
	Tamanho padrão do parafuso	polegada	6
	Velocidade máxima do fuso	r / min	5000
	Torque nominal do fuso	Nm	35 (2000 r / min)
	Torque máximo do fuso	Nm	70 (1500 r / min)
	Potência de saída do motor principal contínua/ 15 minutos	kW	7.5 / 1 1
Dois eixos	Velocidade de travessia rápida do eixo X/Z	m/min	30
	Viagem no eixo X	mm	145
	Viagem no eixo Z	mm	205
Torreta de ferramentas	Tipo de torre de ferramentas		Porta-ferramentas de 8 estações
	Altura do centro da torre de ferramentas	mm	63
	Indicação da torreta de ferramentas, precisão de posicionamento repetido	Seg.	± 16
	Se pudesse escolher a ferramenta do disco de ferramentas próximo		- Sim, sim.
Refrigeração e remoção de chips	Pressão da bomba de arrefecimento	barras	1.5
	Fluxo da bomba de arrefecimento	L/min	30
	Capacidade do reservatório de água	L	70
	Formulário do transportador de filamentos		Tipo de placa de cadeia
Outros	Distância entre o centro do eixo e o fundo do leito	mm	926
	Peso líquido da máquina-ferramenta	Quilos	2600
	Capacidade total de potência	KVA	23
	Dimensões da máquina-ferramenta ( comprimento x largura x altura)	mm	1750 × 1580 × 1650

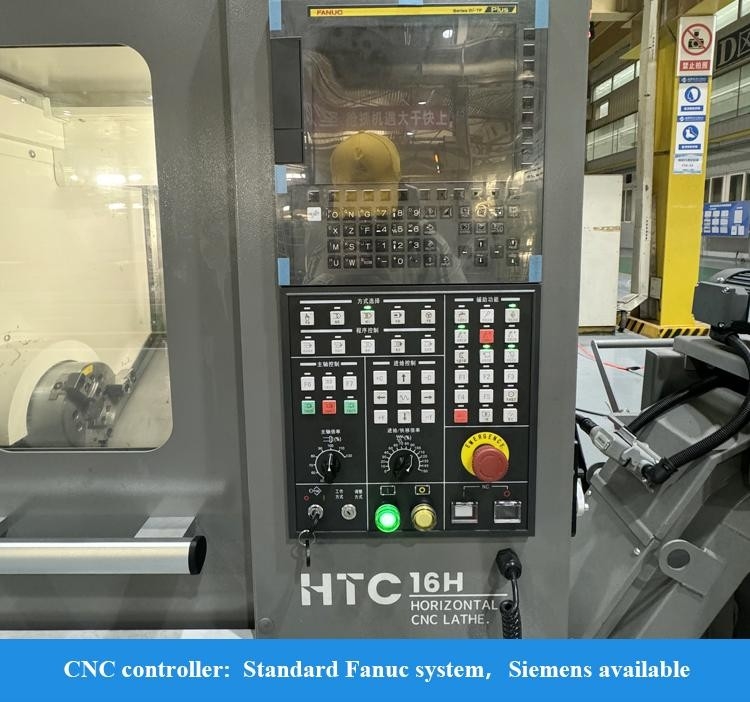

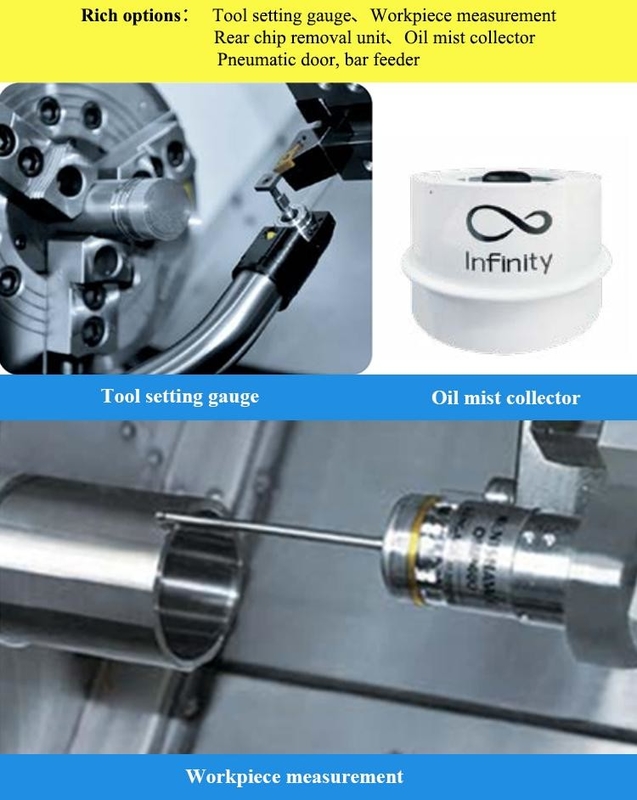

Configuração normal: 1Sistema FANUC-0i-TF Plus (5) (série H/S) 2Sistema GSK988TA (série Q) 3"Fusão de mangas" 4"Cilindro de óleo de chuck vazio" 5Carrinho de ferramentas servo de 8 estações		Configuração opcional: 1Sistema Siemens 2"Método de configuração da ferramenta" 3Carrinho de ferramentas servo de 12 estações 4"Medida da peça de trabalho" 5Carrinho de ferramentas elétricas 6Coletor de névoa de óleo 7, Unidade de remoção de chips traseira 8Detecção de danos na ferramenta 9A porta pneumática.

Elementos de ensaio		Norma nacional	padrão de fábrica
Precisão da peça de trabalho mecanizada		IT6	IT6
Roundness da peça de trabalho usinada		0.005 mm / Ф3 2 mm	0.00 2mm / Ф40mm
Consistência da peça de trabalho		0.015 mm / 1 05 mm	00,008 mm / 1 2 0 mm
Planosidade da peça de trabalho		0, 015 mm / Ф 12 0 mm	0.0 06 mm / Ф 1 00 mm
Superfície rugosa da peça de trabalho		Ra 1,6 μm	Ra 1,25 μm
Precisão de posicionamento	Eixo X	0.022 mm	00,008 mm
Precisão de posicionamento	Eixo Z	0.022 mm	00,008 mm
Repetir a precisão de posicionamento	Eixo X	00,006 mm	0.004 mm
Repetir a precisão de posicionamento	Eixo Z	00,006 mm	0.004 mm

O NOSSO Serviço:

Certifique-se de receber uma máquina de alta qualidade
1Todas as peças precisam ser inspecionadas.

2- Mais de 100 processos de controlo de produção

3Mais de 200 pontos de inspecção
4Processamento de amostras de cada máquina
5. 72 horas de ensaio antes do parto

Porquê escolher-nos:

◆ Senso de qualidade superior, os pedidos dos clientes vêm em primeiro lugar
◆ 30 anos + história de I & D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de investigação e de projecto
◆ Sistema de abastecimento estável e maduro
◆ Jovens vendedores e engenheiros ativos para serviços instantâneos ((24 horas online)
◆ Melhoria do mecanismo de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de concepção da estrutura: fácil manutenção e instalação, baixo custo de manutenção, não afeta a produção

Sobre nós:

Bem-vindo a visitar-nos!

Shanghai HD M & E Tech Co., Ltd está localizado em Xangai, China.Centros de moagem por torneamento e vários outros equipamentos CNCTemos mais de 200 tipos de máquinas-ferramentas. A qualidade e tecnologia dos produtos atingiram o nível avançado internacional.

Grupo SMTCL e SYMGÉ a nossa fábrica colaboradora. Tem mais de 80 anos de história na fabricação de máquinas-ferramenta. O primeiro torno, máquina de perfuração e máquina de perfuração nasceram aqui.Eles têm sido um dos líderes da indústria de máquinas-ferramenta da China e a maior fabricação de máquinas-ferramenta na ChinaOs produtos de máquinas-ferramenta abrangem automóveis, aviação, novas energias, máquinas de construção, navios, válvulas de bomba, rolamentos, electrónica 3C, moldes e outras indústrias.Tomamos a missão de fornecer as máquinas-ferramentas com tecnologia de ponta, de alta qualidade e bom serviço para os nossos clientes em todo o mundo!

A nossa fábrica:

Perguntas frequentes:

Q1. É uma empresa comercial ou de fabrico?

Somos uma empresa de fabricação.

Q2. Quais são os principais produtos da sua empresa?

Especializamo-nos em todos os tipos de máquinas, tais como CNC Lathe, CNC Milling Machine, Vertical Machining Center, Conventional Lathe, Drilling Machine, Radial Drilling Machine, e assim por diante.

Q3. Você pode fornecer máquina personalizada ou SPM (máquina de propósito especial)?

Sim, fornecemos soluções CNC inteligentes para o nosso cliente, a fim de aumentar a eficiência.

Q4: Quais são os seus termos de garantia?

Forneceremos um substituto para as peças que se revelarem defeituosas durante um período de 12 meses,
a partir da data do conhecimento de embarque da máquina.

Q5. O que são os serviços?
Pr-venda:Soluções personalizadas, planeamento e concepção;Serviço individual
Serviço pós-venda: 7 dias 24 horas em linha, orientação remota da instalação, acoplamento com o sistema de software do cliente

P6: Por que escolher a sua empresa?

Os produtos do desenvolvimento, conceção, fabrico e montagem de todo o processo de produção são:
A Comissão considera que a aplicação do princípio de subsidiariedade não é suficiente para garantir a estabilidade dos preços.

P7: A sua empresa pode enviar o pessoal técnico para a nossa empresa e orientar os nossos trabalhadores para o exterior?

Quando as máquinas chegam ao local de instalação do comprador, podemos enviar engenheiros mecânicos e elétricos a tempo para instalarem de acordo com o cronograma do comprador.Todos estes podem ser citados e listados no contratoO vendedor cooperará com o comprador para tratar dos preparativos de visto e instalação antes de ir para o estrangeiro.

P8: Quais são os termos de pagamento?

T/T 30% de pagamento inicial no momento da encomenda, 70% de pagamento do saldo antes da expedição.
