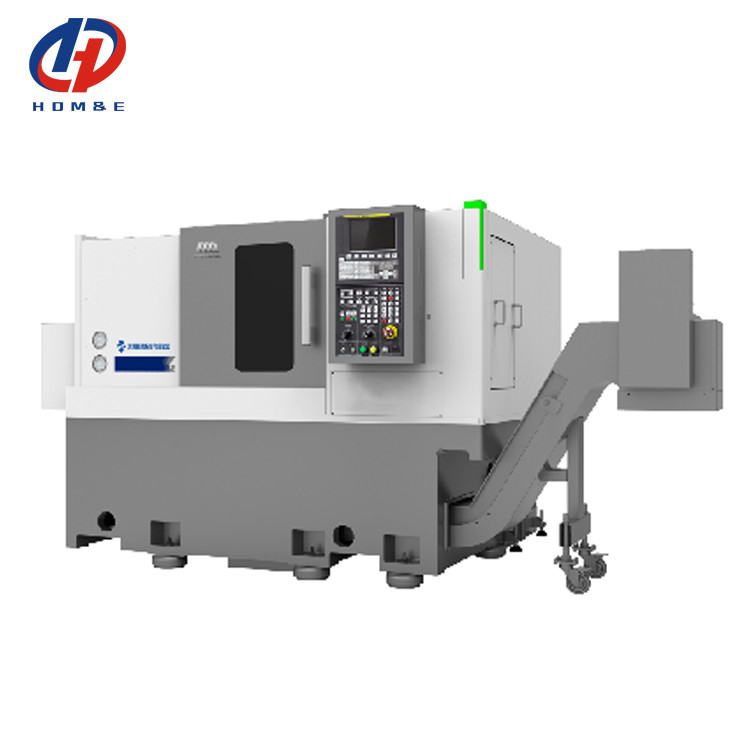

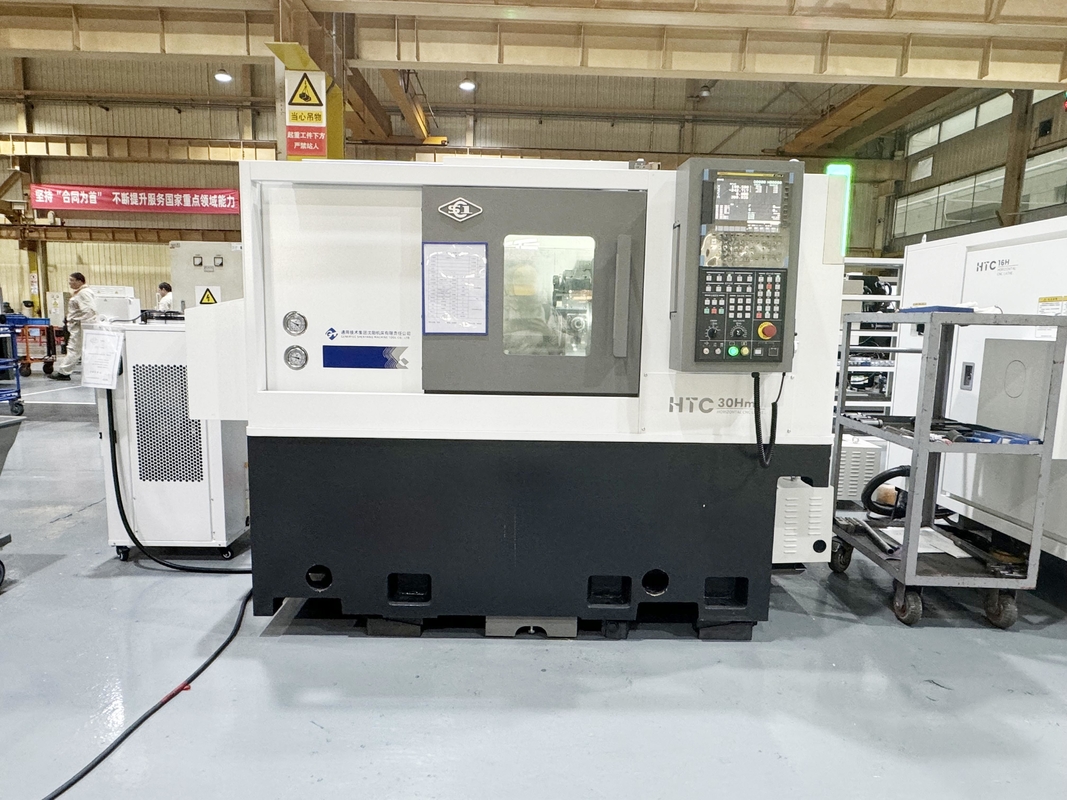

Centro de torneamento horizontal HTC30Hm 12 estações de potência horizontal torreta máquina de torneamento CNC
Detalhes do produto
| Marca: | SMTCL | Nome: | Centro de torneamento CNC |
|---|---|---|---|
| Máximo Balanço Diâmetro (milímetros): | 420 mm | Max. comprimento de rotação: | 450 milímetros |
| Máx. Velocidade do fuso: | 4.500 rpm | Furo do fuso: | 65mm |
| Power Motor do fuso (KW): | 9/11 | Tipo de ponta do fuso: | A2-6 |
| Destacar |
Centro de torneamento CNC,Máquina de centro de torneamento CNC de tipo inclinado,Torno inclinado do CNC da cama |
||
Descrição do produto
Torno Horizontal SMTCL HTC30Hm com Torre de Potência de 12 Estações e Máquina de Torneamento CNC

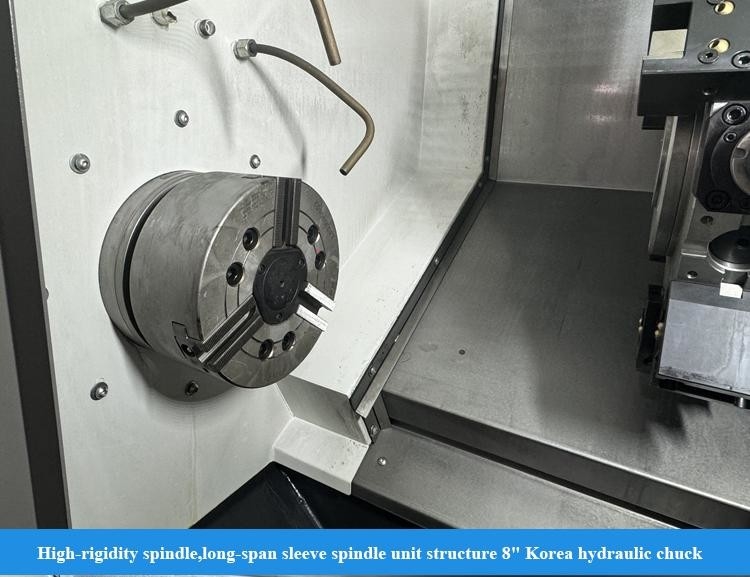

O centro de torneamento horizontal HTC30Hm adota a estrutura completa de leito inclinado e é equipado com um fuso de grande vão e alta rigidez, que possui excelente desempenho de corte. A estrutura científica de pré-desenho do fuso de esferas torna toda a máquina com alta precisão de processamento e boa estabilidade. O layout de toda a máquina é razoável e a área ocupada é pequena. A unidade de processamento automático de máquina única pode completar a apreensão automática, carregamento, descarregamento, processamento e corte da peça durante o processo de usinagem, e a configuração do dispositivo de viragem pode realizar o processamento de sequência completa da peça. A aplicação da unidade de automação pode economizar significativamente os custos de mão de obra e melhorar a eficiência da produção, sendo especialmente adequada para o processamento em lote de alta precisão de peças pequenas e médias. Usado principalmente nas indústrias automotiva, de rolamentos e outras. Pode usinar as superfícies internas e externas de roscas, arcos, cones e corpos rotativos para peças de eixo e disco. Ao mesmo tempo, pode realizar processamento integrado, como furação, fresamento e rosqueamento para melhorar a eficiência do processamento.
- A máquina principal adota a estrutura completa de leito inclinado, equipada com fuso de grande vão e alta rigidez, com excelente desempenho de corte.
- Pode apreender, alimentar, carregar, processar e cortar automaticamente; O dispositivo de viragem é configurado para realizar a usinagem de sequência completa da peça.
- Pode realizar o torneamento de superfícies internas e externas de eixos, discos, roscas, arcos, cones e outras funções de processamento integrado, como furação, fresamento e rosqueamento, melhorando a eficiência do processamento.
O servomotor é conectado diretamente ao fuso de esferas através de um acoplamento, reduzindo elos intermediários e alcançando transmissão sem folga. Os trilhos de guia dos eixos X e Z adotam trilhos de rolamento linear importados para garantir alta rigidez, bom desempenho dinâmico e precisão, aumentar a velocidade de operação e melhorar a eficiência da produção.

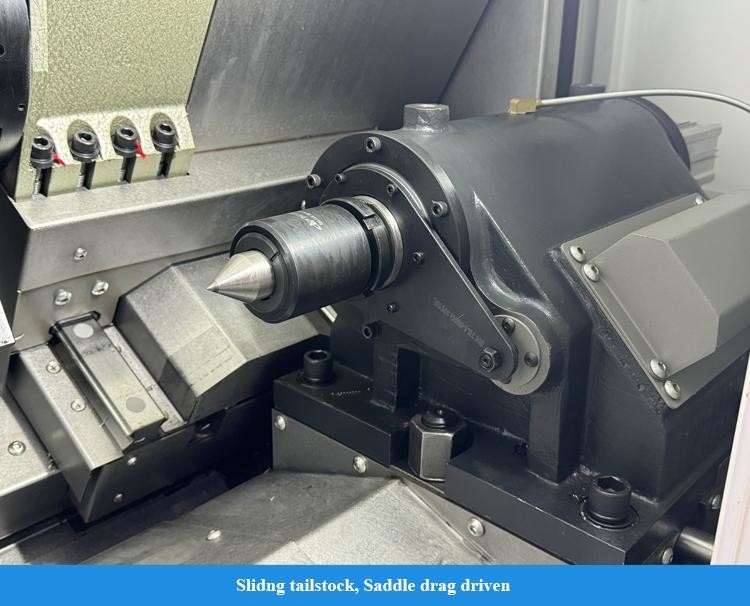

O contraponto pode ser movido de forma servocontrolada opcional, que pode controlar com precisão e ajustar flexivelmente a velocidade de movimento do contraponto e a força de fixação de trabalho de acordo com os requisitos de processamento, permitindo que o contraponto se aproxime rapidamente da peça e aperte sem impacto, e pode fornecer feedback em tempo real sobre a posição de aperto, melhorando a eficiência de substituição da produção. Adota um contraponto dividido superior e inferior, fácil de ajustar a precisão e melhorar a eficiência de manutenção.
O eixo X desenvolve uma estrutura de suporte dupla fixa e usa um fuso pré-esticado para compensar efetivamente a deformação de pré-esticamento e a deformação devido ao aumento da temperatura. Coopera com uma estrutura de vedação especial para reduzir o aumento da temperatura do fuso, alcançando assim alta precisão e alta estabilidade de alimentação da máquina-ferramenta.
Configuração opcional do eixo Y, combinada com a torre de potência BMT, estrutura de eixo C de alta precisão e uma variedade de porta-ferramentas motorizados, pode realizar o processamento de superfícies complexas com uma única instalação.

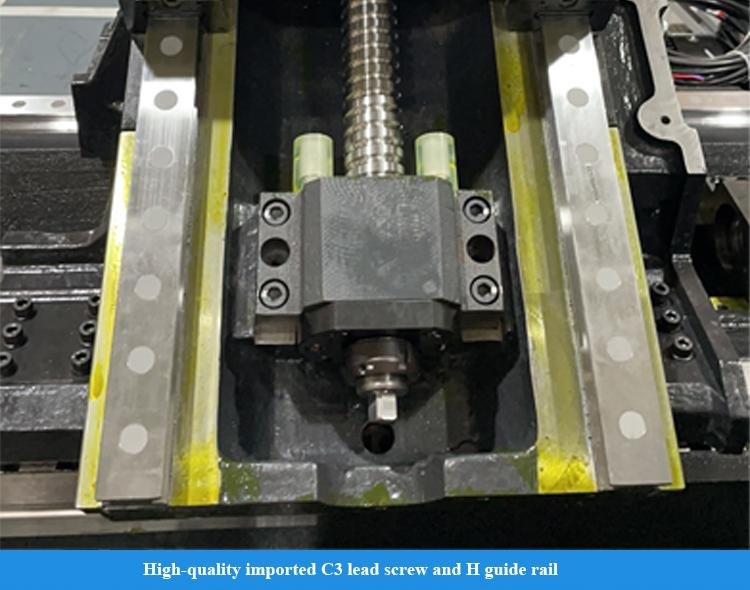

Utiliza fuso de alta qualidade importado classe C3 e trilho de guia classe H, e é acionado diretamente por servomotor para alcançar excelente precisão de operação.
O vão do trilho de guia é ampliado razoavelmente, a estrutura do sistema de movimento é otimizada e o corpo principal do carro da bancada é projetado em forma de arco para garantir a rigidez geral dos componentes importantes.

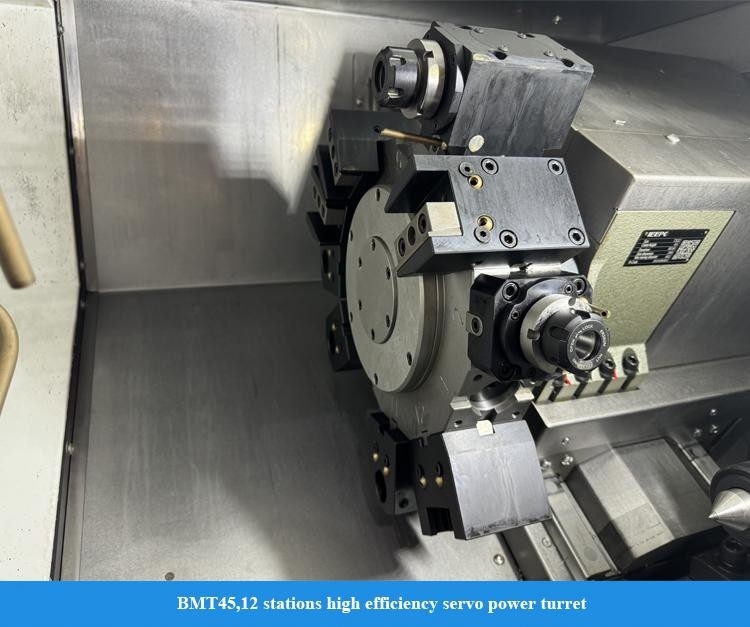

Interface BMT padrão, conexão de alta rigidez; a ferramenta é acionada pela interface DIN1809, que possui transmissão confiável e baixa taxa de falha; o motor de acionamento é montado lateralmente e de estrutura compacta; é equipado com eixo C de alta precisão e dispositivo de freio para alcançar processamento integrado de alta eficiência de torneamento, fresamento e furação.
Porta-ferramentas de refrigeração interna opcional e saída de água do centro da ferramenta realizam remoção eficiente de cavacos durante a usinagem de furos internos e garantem a qualidade do processamento.
Material da peça: HT200
Modelo da ferramenta: Fresa de ombro quadrado Φ20
Status de refrigeração: refrigeração a água
Capacidade de furação com ferramenta acionada
Material da peça: HT200
Modelo da ferramenta: Broca helicoidal Φ16
Status de refrigeração: refrigeração a água
|
Projeto
|
Unidade
|
HTC30Hm
|
|
Diâmetro máximo de corte.
|
mm
|
Φ250
|
|
Comprimento máximo de corte
|
mm
|
450
|
|
Diâmetro máximo de giro sobre a bancada
|
mm
|
Φ420
|
|
Diâmetro máximo de giro no carro
|
mm
|
Φ280
|
|
Fuso
|
|
|
|
Modelo do nariz do fuso
|
|
A2-6
|
|
Diâmetro interno do rolamento dianteiro.
|
mm
|
100
|
|
Cone e tamanho do furo do fuso
|
|
1:20;Φ70
|
|
Diâmetro do furo do fuso
|
|
Φ65
|
|
Diâmetro máximo da barra.
|
mm
|
Φ50
|
|
Diâmetro do mandril padrão.
|
polegadas
|
8
|
|
Faixa de velocidade do fuso
|
rpm
|
4500
|
|
Torque nominal do fuso
|
N·m
|
110(769rpm)
|
|
Torque máximo do fuso
|
N·m
|
180(576rpm)
|
|
Potência de saída do motor principal contínua/15 min.
|
kW
|
9/11
|
|
Eixo X/Z
|
|
|
|
Movimento rápido do eixo X/Z
|
m/min
|
30
|
|
Curso do eixo X
|
mm
|
140
|
|
Curso do eixo Z
|
mm
|
500
|
|
Contraponto
|
|
|
|
Curso do contraponto
|
mm
|
300
|
|
Método de acionamento do contraponto
|
|
Arrasto da bancada
|
|
Curso da manga do contraponto
|
mm
|
100
|
|
Diâmetro da manga do contraponto.
|
mm
|
Φ100
|
|
Cone do furo cônico da manga do contraponto
|
Morse
|
MT-5
|
|
Torre
|
|
|
|
Tipo de torre
|
|
Torre de potência horizontal de 12 estações
|
|
Altura do centro
|
mm
|
80
|
|
Precisão de repetibilidade da indexação da torre
|
Seg.
|
±1.6
|
|
Tamanho da ferramenta
|
mm
|
25
|
|
Se pode escolher ferramenta próxima
|
|
sim
|
|
Interface do porta-ferramentas motorizado
|
|
BMT45
|
|
Capacidade máxima de furação
|
mm
|
14*0.15
|
|
Capacidade máxima de fresamento
|
mm
|
12*8*45
|
|
Capacidade máxima de rosqueamento
|
mm
|
M10*1.5
|
|
Outros
|
|
|
|
Distância entre o centro do fuso e o chão
|
mm
|
926
|
|
Peso líquido da máquina-ferramenta
|
kg
|
3500
|
|
Dimensões gerais (CxLxA)
|
mm
|
2295*1680*1650
|
|
Nota: Os parâmetros fornecidos na tabela são apenas para referência. Se houver alguma alteração, consulte o produto real.
|
||
- Garantimos que você receba uma máquina de alta qualidade
- Todas as peças precisam ser inspecionadas
- Mais de 100 processos de controle de produção
- Mais de 200 itens de inspeção
- Processamento de amostra de cada máquina
- Teste de 72 horas antes da entrega
- ◆ Senso de qualidade superior, os pedidos dos clientes vêm em primeiro lugar
- ◆ Mais de 30 anos de história de P&D, a empresa foi fundada em 1993
- ◆ Fabricante de alta tecnologia com capacidade de pesquisa e design
- ◆ Sistema de fornecimento estável e maduro
- ◆ Vendas e engenheiros jovens e ativos para serviços instantâneos (24 horas online)
- ◆ Atualização do mecanismo de acordo com ergonomia e fácil manutenção
- ◆ Nosso princípio de design estrutural: fácil manutenção e instalação, baixo custo de manutenção, não afeta a produção
Bem-vindo a nos visitar!
A Shanghai HD M&E Tech Co., Ltd está localizada em Xangai, China. Somos especializados em tornos CNC, centros de usinagem verticais, centros de usinagem horizontais, centros de usinagem de pórtico, centros de usinagem de cinco eixos, centros de torneamento-fresamento e vários outros equipamentos CNC. Temos mais de 200 tipos de máquinas-ferramentas. A qualidade e a tecnologia dos produtos atingiram o nível avançado internacional.
SMTCL e grupo SYMG é nossa fábrica cooperada. Possui mais de 80 anos de história na fabricação de máquinas-ferramentas. O primeiro torno, furadeira e mandrilhadora nasceram aqui. Eles têm sido um dos líderes da indústria de máquinas-ferramentas da China e o maior fabricante de máquinas-ferramentas da China. Os produtos de máquinas-ferramentas cobrem automóveis, aviação, nova energia, máquinas de construção, navios, bombas e válvulas, rolamentos, eletrônicos 3C, moldes e outras indústrias. Assumimos a missão de fornecer máquinas-ferramentas com tecnologia de ponta, alta qualidade e bom serviço aos nossos clientes em todo o mundo!
-
Q1. Você é uma empresa comercial ou de fabricação?
Somos uma empresa de fabricação.
-
Q2. Quais são os principais produtos da sua empresa?
Somos especializados em todos os tipos de máquinas, como Torno CNC, Fresadora CNC, Centro de Usinagem Vertical, Torno Convencional, Furadeira, Furadeira Radial, e assim por diante.
-
Q3. Você pode fornecer máquinas personalizadas ou SPM (máquina de propósito especial)?
Sim, fornecemos soluções CNC inteligentes para nossos clientes, a fim de aumentar a eficiência.
-
Q4: Quais são os seus termos de garantia?
Forneceremos uma substituição para peças que se provem defeituosas por um período de 12 meses, a partir da data do conhecimento de embarque da máquina.
-
Q5. Quais são os serviços?
Pré-vendas: Soluções personalizadas, planejamento e design; Serviço um a um
Pós-vendas: Serviço online 7 dias por semana, 24 horas por dia, Orientação remota de instalação, integração com o sistema de software do cliente -
Q6: Por que escolher sua empresa?
Os produtos desde o desenvolvimento, design, fabricação, montagem de todo o processo de produção são realizados entre fábricas com uma cadeia de produção completa, que é sua garantia mais confiável.
-
Q7: Sua empresa pode enviar pessoal técnico para nossa empresa e orientar nossos trabalhadores no exterior?
Podemos fornecer este tipo de serviço. Quando as máquinas chegarem ao local de instalação do comprador, podemos enviar engenheiros mecânicos e elétricos em tempo hábil para instalar de acordo com a programação do comprador. Tudo isso pode ser orçado e listado no contrato. O vendedor cooperará com o comprador para lidar com o visto e a preparação da instalação antes de ir para o exterior.
-
Q8: Quais são os Termos de Pagamento?
T/T 30% de pagamento inicial ao fazer o pedido, 70% de pagamento final antes do envio. carta de crédito irrevogável à vista
