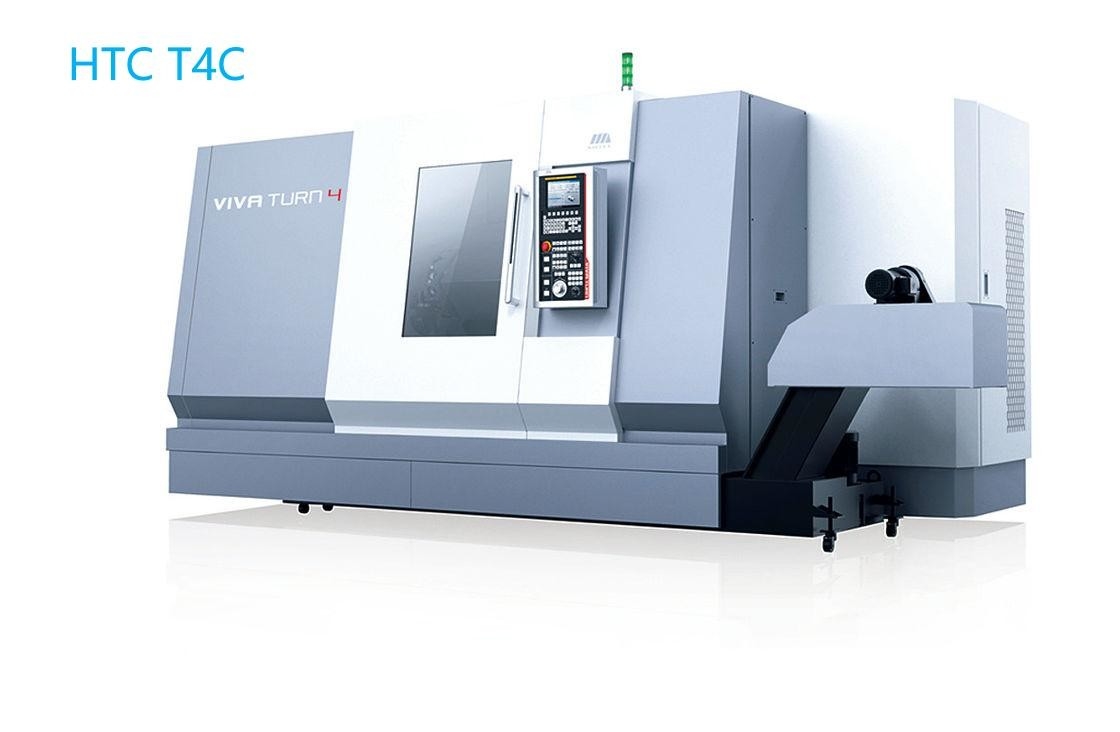

Lato de torneamento CNC de 45 graus horizontal Tornos de trabalho de metais T4C
Detalhes do produto
| Nome do produto: | Torno CNC Horizontal de Bancada Inclinada HTCT4C | Diâmetro máximo do balanço sobre a cama:: | ∅720/∅720/∅720/∅720mm |
|---|---|---|---|
| Comprimento máximo de corte:: | 500/1000/1500/2500 mm | Diâmetro máximo de corte:: | 500mm |
| Diâmetro máximo de rotação do slide:: | 500mm | Diâmetro do buraco do fuso:: | 80mm |
| Diâmetro máximo da barra transversal:: | 65 mm | Faixa de velocidade do fuso:: | 35 ~ 3000 r/min |
| Diâmetro padrão do parafuso:: | 10 polegadas | Tipo de torre de ferramentas padrão:: | Torreta de ferramentas horizontal 12 estações |
| Destacar |
Torno CNC horizontal inclinado,Leito inclinado de 45 graus Torno CNC,Torno CNC para trabalho de metais |
||
Descrição do produto
Fábrica chinesa de processamento de metais HTCT4C Torno CNC horizontal inclinado
Descrição do produto

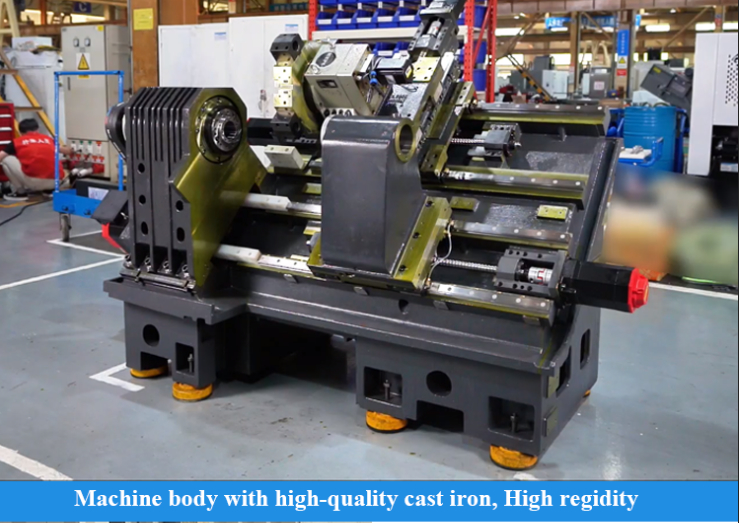

O leito inclinado integral de alta rigidez de 45 graus tem um desempenho estável, garantindo precisão de usinagem e vida útil.combinação modular, fácil realização de três eixos, quatro eixos configuração e funções.
Parâmetros técnicos principais
| Posições | Unidade | T4C | |
| Diâmetro máximo do balanço sobre a cama | mm | ¥720/ ¥720/ ¥720/ ¥720 | |
| Comprimento máximo de corte | mm | 500/1000/1500/2500 | |
| Diâmetro máximo de corte | mm | 500 | |
| Diâmetro máximo de rotação do slide | mm | 500 | |
| Nas do fuso | A2-8 | ||

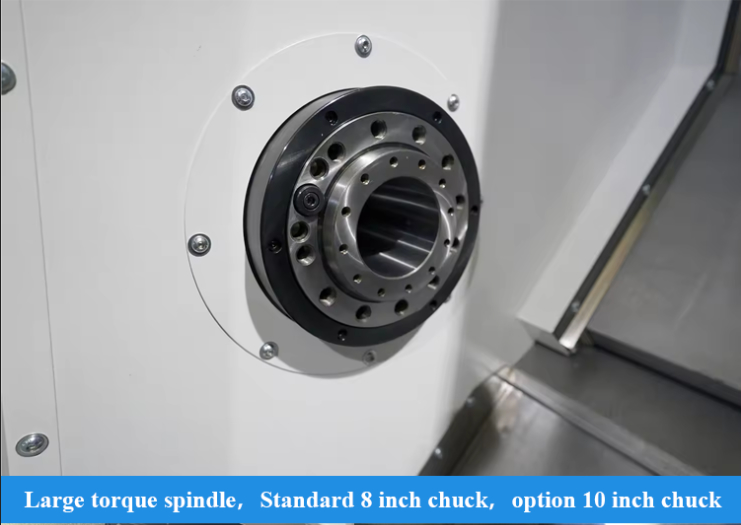

| Diâmetro do buraco do fuso | mm | 80 | |
| Diâmetro máximo da barra transversal | mm | 65 | |
| Faixa de velocidade do fuso | r/min/Nm | 35~3000 | |
| Motor principal 15 minutos / contínuo | kW | 22/30 | |
| Diâmetro padrão do parafuso | polegada | 10 | |
| Velocidade de movimento rápida no eixo X/Z | m/min | 30/30,30/30,30/20,30/12 | |
| Viagem no eixo X | mm | 280 | |
| Viagem no eixo Z | mm | 570/1070/1570/2570 | |

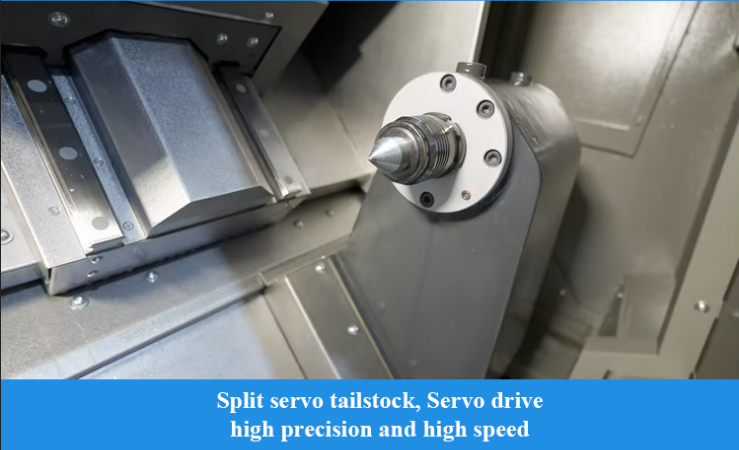

| Fusão cônica do eixo de cauda | Cloreto de sódio | 5# | |
| Tração do corpo do rabo | mm | 450/850/1200/2200 | |
| Traço da manga do rabo | mm | 150 (especificação 1000/1500/2500) |
|
| Tipo de torre de ferramentas padrão | Torreta de ferramentas horizontal 12 estações | ||
| Tamanho da ferramenta | Ferramenta externa | mm | 25x25 |
| Diâmetro da barra | mm | ¥40 | |
| Precisão de usinagem | IT6 | ||
| Precisão de posicionamento | Eixo X | mm | 0.01 |
| Eixo Z | mm | 0.015/0.015/0.02/0.035 | |
| Precisão da posição repetida | Eixo X | mm | 0.005 |
| Eixo Z | mm | 0.007/0.007/0.013/0.02 | |
| Max. carga de trabalho | Tipo de disco | Quilos | 200 |
| Partes de eixos | Quilos | 600;800 | |
| Peso da máquina | Quilos | 6000/7500/9500/12000 | |
| Máquina-ferramenta comprimento × largura × altura | mm | 3550x2140x2150 4550x2140x2150 4700x2250x2250 5900x2250x2250 |
|
Vantagens da estrutura
Alta rigidez Alta precisão Configuração rica
Aplicação na indústria
Destaques do produto
Fábrica chinesa de processamento de metais HTCT4C Torno CNC horizontal inclinado Descrição do produto O leito inclinado integral de alta rigidez de 45 graus tem um desempenho estável, garantindo precisão de usinagem e vida útil.combinação modular, fácil realização de três eixos, quatro eixos ...
