Centro de usinagem horizontal de 5 eixos

Centro de usinagem horizontal de 5 eixos

Partes complexas Centro de usinagem de 5 eixos

Centro de usinagem horizontal de 5 eixos

alta precisão e alta eficiência

Lugar de origem:

China

Marca:

SMTCL/SYMG

Certificação:

ISO certification

Número do modelo:

HMU160

Contacte-nos
Solicite um orçamento
Detalhes do produto
Marca:
SMTCL
Número do modelo:
HMU160
Nome:
Centro de usinagem horizontal de 5 eixos
Sistema de controle:
SIEMENS GSK FANUC (opcional)
Viagem máxima do eixo X do skate:
1500mm
Viagem máxima do feixe - eixo Y:
1000mm
Viagem máxima do fuso - eixo Z:
660mm
Diâmetro de rotação máximo do eixo C:
Φ1800mm
Curso da Um-linha central:
± 110°
Curso da C-linha central:
360°
Termos de pagamento e envio
Quantidade de ordem mínima
1 conjunto
Preço
Negociável
Detalhes da embalagem
A caixa de madeira, a caixa de lata, outras embalagens navegáveis.
Tempo de entrega
45 a 60 dias
Termos de pagamento
L/C, T/T, Western Union
Habilidade da fonte
50 conjuntos por mês
Descrição do produto

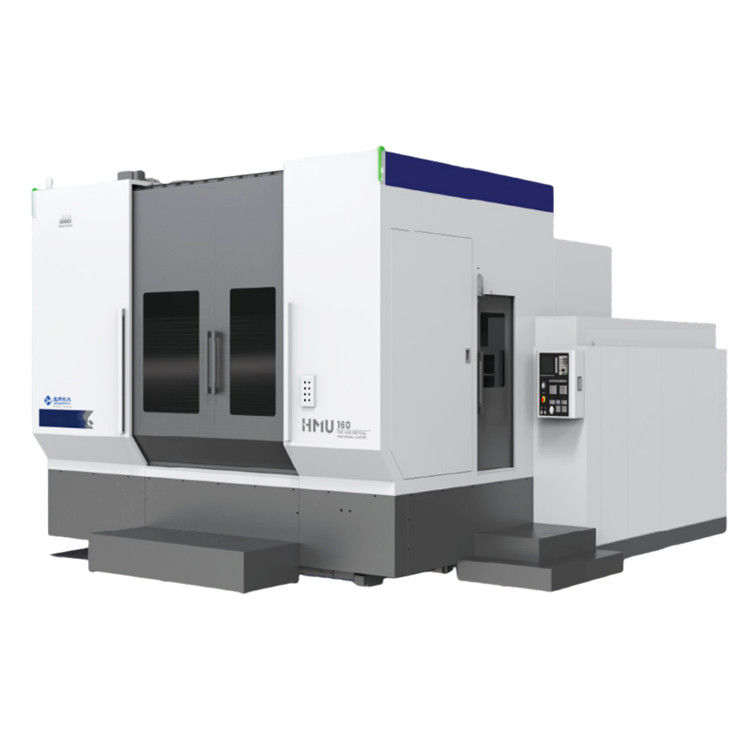

Centro de usinagem horizontal de 5 eixos 0

Descrição do Produto:

Centros de usinagem horizontais de cinco eixos de alto desempenho e alta velocidade HMU 160

O produto é adequado para o processamento de peças de formato complexo em veículos de nova energia e outras indústrias. É um centro de usinagem horizontal de cinco eixos de alto desempenho desenvolvido independentemente pelo General Technology Group. O produto possui velocidade de deslocamento rápido do eixo linear de 100 m/min, aceleração de 1g, eixo rotativo acionado por motor de torque, velocidade superior a 40 r/min, o desempenho dinâmico da máquina é excelente. Características de alta velocidade, alta precisão e alta rigidez, configuração rica, pode ser aplicado ao processamento de subchassi de liga de alumínio de veículos de nova energia e outros campos, terá um excelente desempenho de produção no campo de veículos de nova energia.

Detalhes do Produto:

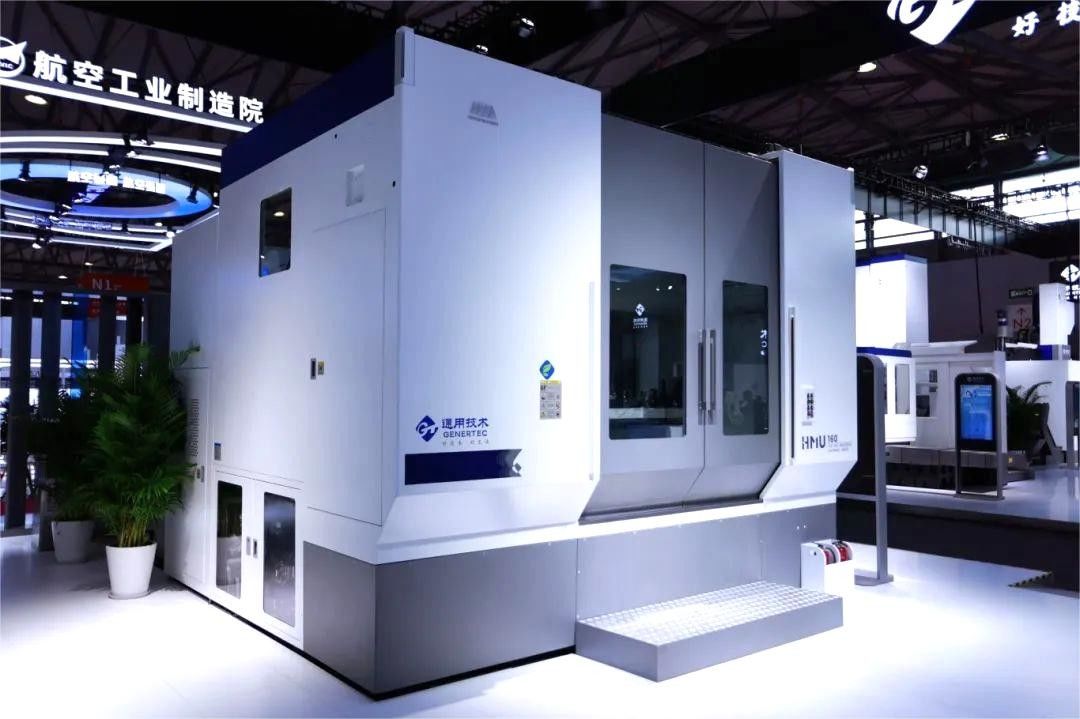

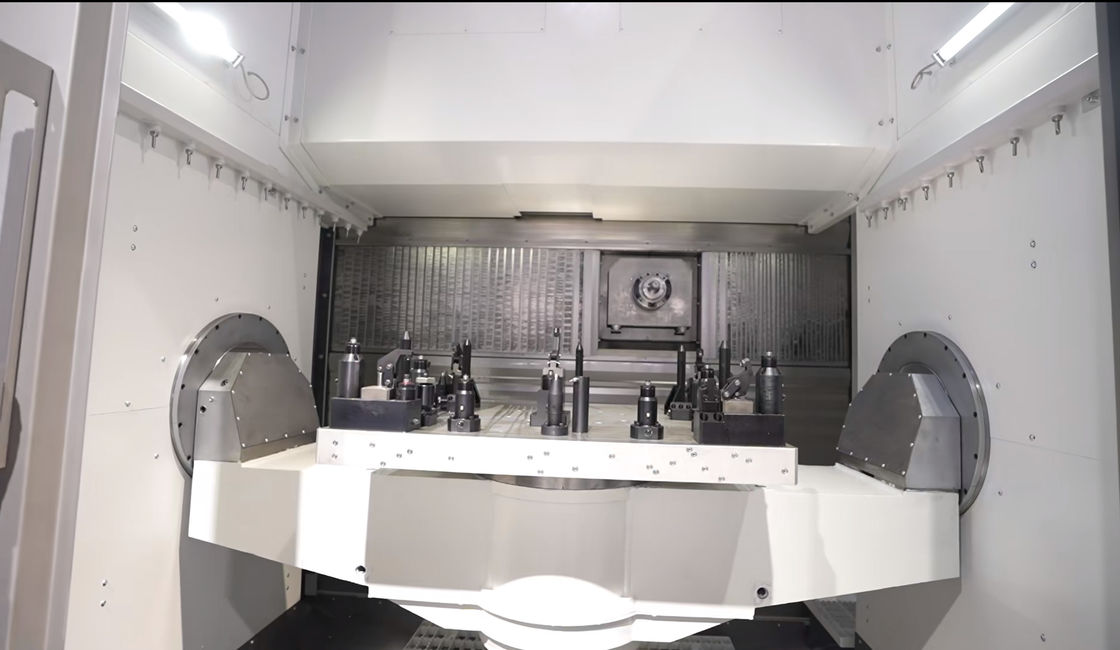

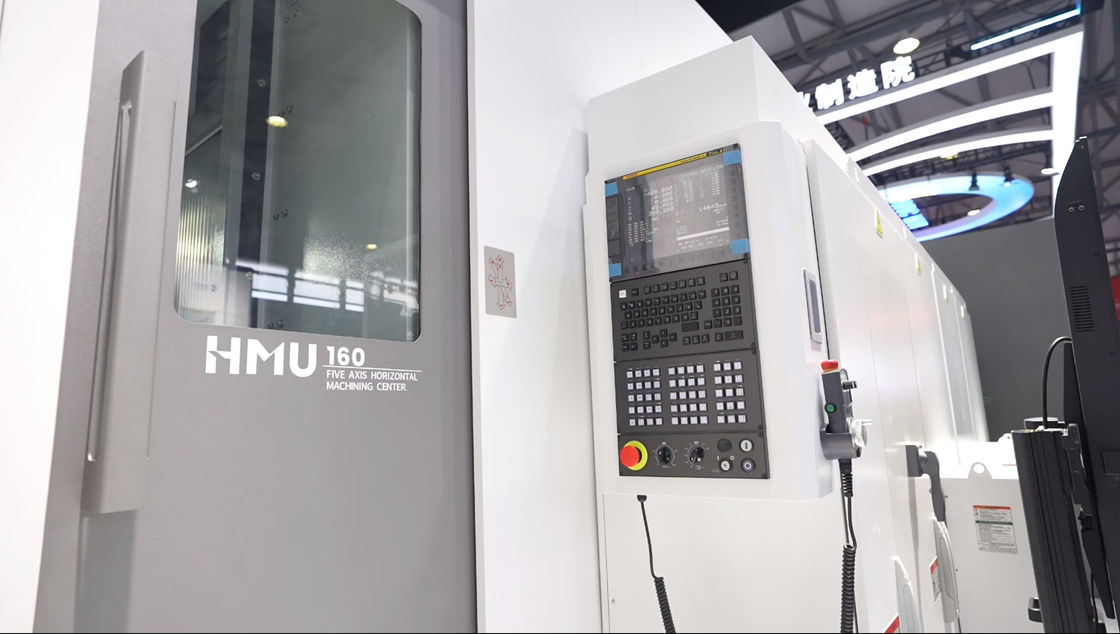

Centro de usinagem horizontal de 5 eixos 1Centro de usinagem horizontal de 5 eixos 2Centro de usinagem horizontal de 5 eixos 3Centro de usinagem horizontal de 5 eixos 4
Parâmetros do Produto:
Item
Unidade
Especificações
Capacidade
Curso máximo do carro - eixo X
mm
1500
Curso máximo da viga - eixo Y
mm
1000
Curso máximo do fuso - eixo Z
mm
660
Diâmetro rotacional máximo do eixo C
mm
Φ1800

Curso do eixo A
°
±110
Curso do eixo C
°
360
Mesa de trabalho
Tamanho da mesa
mm
Φ580
Carga máxima na mesa

kg
800
Tamanho da ranhura em T

M16
Fuso
Cone do fuso

HSK-A100
Velocidade máxima
r/min
12000
Modo de acionamento do fuso

Fuso motorizado
Torque de saída (100%/S6 40%)
N.m
175/206
Potência de saída (100%/S6 40%)
kw
40/42
Avanço
Velocidade de deslocamento rápido do eixo X
m/min
100
Velocidade de deslocamento rápido do eixo Y
m/min
100
Velocidade de deslocamento rápido do eixo Z
m/min
100
Velocidade de deslocamento rápido do eixo A
r/min
50
Velocidade de deslocamento rápido do eixo C
r/min
40
A.T.C
Capacidade de armazenamento de ferramentas
pc
40 (expansível)
Comprimento máximo da ferramenta
mm
550
Peso máximo da ferramenta
kg
20
Diâmetro máx. do disco da ferramenta (completo)
mm
Φ125
Diâmetro máx. do disco da ferramenta (adjacente)
mm
Φ250
Precisão de posicionamento
X/Y/Z

mm
0.01
A/C
Seg
15/10
Posicionamento de repetibilidade
 X/Y/Z

mm
0.006
A/C
Seg
10/6
Outros
Peso líquido da máquina
kg
25000

NOSSO Serviço:

Garantir que você receba uma máquina de alta qualidade
1. Todas as peças precisam ser inspecionadas
2. Mais de 100 controles de processo de produção
3. Mais de 200 itens de inspeção
4. Processamento de amostras de cada máquina
5. Teste de 72 horas antes da entrega

Por que nos escolher:

◆ Senso de qualidade superior, as solicitações dos clientes vêm em primeiro lugar

◆ 30 anos + de história em P&D, a empresa foi fundada em 1993

◆ Fabricante de alta tecnologia com capacidade de pesquisa e design

◆ Sistema de fornecimento estável e maduro

◆ Vendas e engenheiros jovens e ativos para serviços instantâneos (24 horas online)

◆ Atualização do mecanismo de acordo com a ergonomia e fácil manutenção

◆ Nosso princípio de design de estrutura: fácil manutenção e instalação, manutenção de baixo custo, não afeta a produção

Sobre nós:
Centro de usinagem horizontal de 5 eixos 5
Bem-vindo para nos visitar!
A Shanghai HD M&E Tech Co., Ltd está localizada em Xangai, China. Somos especializados em torno CNC, centro de usinagem vertical, centro de usinagem horizontal, centro de usinagem de pórtico, centro de usinagem de cinco eixos, centro de torneamento-fresamento e vários outros equipamentos CNC. Temos mais de 200 tipos de máquinas-ferramenta. A qualidade e a tecnologia dos produtos atingiram o nível avançado internacional.
Nossa fábrica tem mais de 80 anos de história na fabricação de máquinas-ferramenta. O primeiro torno, máquina de perfuração e máquina de mandrilar nasceram aqui. Eles têm sido um dos líderes da indústria de máquinas-ferramenta da China e o maior fabricante de máquinas-ferramenta da China. Os produtos de máquinas-ferramenta cobrem automóveis, aviação, nova energia, máquinas de construção, navios, válvulas de bomba, rolamentos, eletrônicos 3C, moldes e outras indústrias. Assumimos a missão de fornecer as máquinas-ferramenta com tecnologia de ponta, alta qualidade e bom serviço aos nossos clientes em todo o mundo!
Nossa fábrica:

Centro de usinagem horizontal de 5 eixos 6

FAQ:
Q1. Você é uma empresa comercial ou uma empresa de fabricação?

Somos uma empresa de fabricação.

Q2. Quais são os principais produtos da sua empresa?
Somos especializados em todos os tipos de máquinas, como torno CNC, fresadora CNC, centro de usinagem vertical, torno convencional, máquina de perfuração, máquina de perfuração radial e assim por diante.

Q3. Você pode fornecer uma máquina personalizada ou SPM (máquina de propósito especial)?
Sim, fornecemos soluções CNC inteligentes para nossos clientes, a fim de aumentar a eficiência.

Q4: Quais são seus termos de garantia?
Forneceremos uma substituição para peças que se mostrarem defeituosas por um período de 12 meses,
a partir da data do conhecimento de embarque da máquina.
Q5. Quais são os serviços?
Pré-vendas: soluções personalizadas, planejamento e design; serviço individual
Pós-vendas: serviço online 24 horas por dia, 7 dias por semana, orientação remota de instalação, conexão com o sistema de software do cliente
Q6: Por que escolher sua empresa?
Produtos desde o desenvolvimento, design, fabricação, montagem de todo o processo de produção são
realizados entre as fábricas com uma cadeia de produção completa, que é sua garantia mais confiável.
Q7: Sua empresa pode enviar o pessoal técnico para nossa empresa e direcionar nossos trabalhadores no exterior?
Podemos fornecer este tipo de serviço. Quando as máquinas chegarem ao local de instalação do comprador, podemos enviar engenheiros mecânicos e elétricos para instalar de acordo com o cronograma do comprador. Tudo isso pode ser cotado e listado no contrato. O vendedor cooperará com o comprador para lidar com o visto e a preparação da instalação antes de ir para o exterior.
Q8: Quais são as condições de pagamento?
T/T 30% de pagamento inicial no pedido, 70% de pagamento do saldo antes do envio. carta de crédito irrevogável à vista
