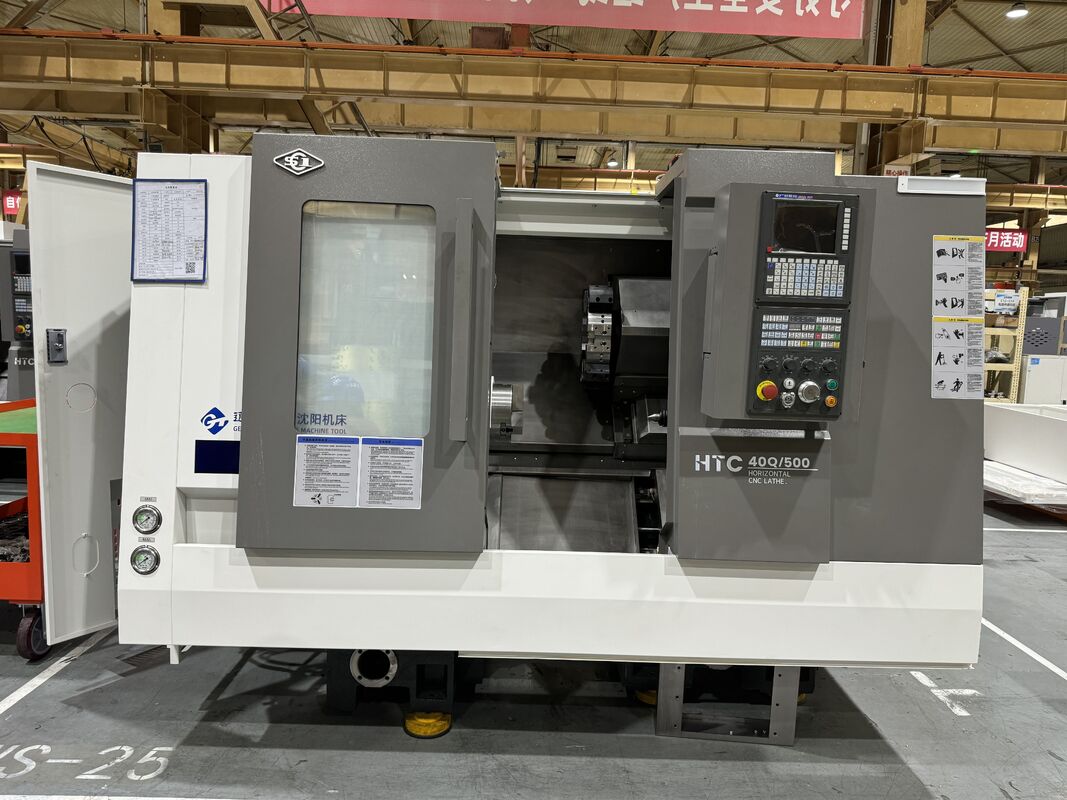

Torno Horizontal CNC de Alta Precisão e Rigidez Mais Vendido da SMTCL HTC40Q Torno CNC

Marca: SMTCL
Número do modelo: HTC40Q
Local de Origem: China
Certificação: CE ISO certification
Quantidade mínima de pedido: 1
Capacidade de fornecimento: 50 conjuntos por mês
Tag

Máquina do torno da cama CKA6136 lisa

Máquina do torno da cama 5.5KW lisa

Máquina horizontal do CNC CKA6136

Detalhes do produto

Marca: SMTCL Número do modelo: HTC40Q
Palavra-chave: Centro de torneamento CNC horizontal Comprimento de Max.Cutting: 500 mm
Máx. diâmetro de corte.: 380mm Máx. dia de natação. sobre a cama: 560mm
Curso do eixo X: 200mm Curso do eixo Z: 560mm
Velocidade do fuso: 4000 r/min
Destacar

alta precisão

,

rigidez

,

eficiência e confiabilidade

Descrição do produto

Torno Horizontal CNC de Alta Precisão e Rigidez Mais Vendido da SMTCL HTC40Q Torno CNC 0

Descrição do produto:

SMTCL Top-Vendendo Alta Precisão Rigididade CNC Torno Horizontal HTC40Q Torno CNC
A SMTCL atualiza o torno CNC horizontal HTC 40Q, Integrando tecnologia, artesanato e design, fabricação de precisão e processos avançados, O processo de fabricação é refinado em 98 etapas,Os principais processos são rigorosamente controlados.O torno CNC horizontal da série HTC40Q é adequado para o mecanizado de várias peças de eixo e disco e pode satisfazer efetivamente a demanda de mecanização de cestas de bolas,mandril automóvel, eixo do motor, eixo do condutor, eixo da engrenagem, torneira da válvula e outras partes.

Características do produto:

1, Alta Eficiência
◆ Velocidade de travessia rápida de dois eixos
◆ Servo-cauda dividida
◆ Portador de ferramentas servo de alta eficiência
◆ Processamento integrado multi-sequência por sub-fuso opcional
2"High Precision" (Alta Precisão)
◆ Parafuso pré-estirado de alta precisão
◆ Tecnologia de compensação de erros
◆ Quantificação dos padrões de processo
◆ Padrões rigorosos de inspeção
3, Alta rigidez
◆ Cama de ferro fundido de alta qualidade e outros materiais de fundição
◆ Unidade de fuso de grande comprimento
◆ Espaço em forma de arco no leito anti-dobragem
◆ Pequena estrutura de fuso

Detalhes do produto:

Torno Horizontal CNC de Alta Precisão e Rigidez Mais Vendido da SMTCL HTC40Q Torno CNC 1
Velocidade de movimento rápida: 30 m/min
O servomotor é ligado diretamente ao parafuso de esferas através de um acoplamento, reduzindo os elos intermediários e alcançando uma transmissão sem lacunas.Os trilhos de guia do eixo X e Z adotam trilhos de guia de rolamento lineares importados para garantir uma elevada rigidez, boa performance dinâmica e precisão, aumentar a velocidade de funcionamento e melhorar a eficiência da produção.



Torno Horizontal CNC de Alta Precisão e Rigidez Mais Vendido da SMTCL HTC40Q Torno CNC 2

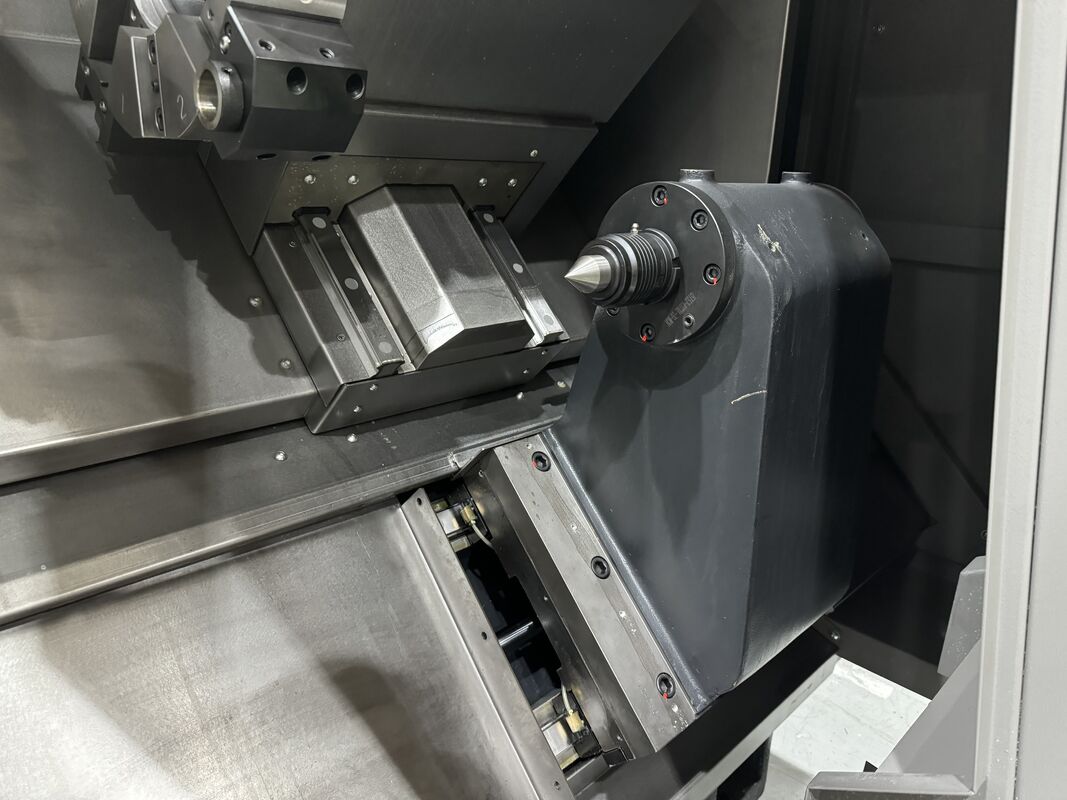

Servo-cauda dividida
A parte traseira pode ser deslocada de forma opcional,que pode controlar com precisão e ajustar de forma flexível a velocidade de movimento da cauda e a força de fixação de trabalho de acordo com os requisitos de processamento, permitindo que o tailstock se aproxime rapidamente da peça de trabalho e se aperte sem impacto e pode fornecer feedback em tempo real sobre a posição de aperto.melhorar a produção
O sistema utiliza uma parte superior e inferior dividida, que facilita o ajuste da precisão e melhora a eficiência da manutenção.
Torno Horizontal CNC de Alta Precisão e Rigidez Mais Vendido da SMTCL HTC40Q Torno CNC 3
Estrutura pré-tensão dupla fixa
O eixo X desenvolve uma dupla estrutura de suporte fixa e utiliza um parafuso pré-estirado para compensar eficazmente a deformação pré-estirada e a elevação da temperatura.Ele coopera com uma estrutura de vedação especial para reduzir a elevação da temperatura do parafuso, alcançando assim alta precisão e alta precisão da estabilidade de alimentação da máquina-ferramenta
Torno Horizontal CNC de Alta Precisão e Rigidez Mais Vendido da SMTCL HTC40Q Torno CNC 4
Configuração do eixo Y
A configuração opcional do eixo Y, combinada com a torre movida por BMT, a estrutura do eixo C de alta precisão e uma variedade de suportes de ferramentas movidas, podem realizar um processamento de superfície complexo com uma instalação.
Torno Horizontal CNC de Alta Precisão e Rigidez Mais Vendido da SMTCL HTC40Q Torno CNC 5
Parafusos de esferas de alta precisão
Utiliza parafusos importados de alta qualidade de grau C3 e trilhos de guia de grau H e é accionado diretamente por um servomotor para alcançar uma excelente precisão de funcionamento.
Torno Horizontal CNC de Alta Precisão e Rigidez Mais Vendido da SMTCL HTC40Q Torno CNC 6
Sade anti-dobragem
O comprimento do carril de guia é razoavelmente alargado, a estrutura do sistema de movimento é otimizada,O corpo principal da sela de cama está concebido em forma de arco para assegurar a rigidez global dos componentes importantes..
Torno Horizontal CNC de Alta Precisão e Rigidez Mais Vendido da SMTCL HTC40Q Torno CNC 7
Turretas de servo-alimentação eficientes
Interface BMT padrão, ligação de alta rigidez; a ferramenta é accionada pela interface DIN1809, que possui transmissão fiável e baixa taxa de falha; o motor de accionamento é montado lateralmente e de estrutura compacta;É equipado com eixo C de alta precisão e dispositivo de travagem para obter um processamento integrado de alta eficiência de torneamento, fresagem e perfuração.
Torno Horizontal CNC de Alta Precisão e Rigidez Mais Vendido da SMTCL HTC40Q Torno CNC 8
Detentor interno de ferramentas de arrefecimento
Opcional porta-ferramenta de resfriamento interno e saída de água do centro da ferramenta para realizar a remoção eficiente de chips durante o usinagem de buracos internos e garantir a qualidade do processamento
Torno Horizontal CNC de Alta Precisão e Rigidez Mais Vendido da SMTCL HTC40Q Torno CNC 9
Capacidade de fresagem de ferramentas a motor
Material da peça: HT200
Modelo de ferramenta: Ф20 ombro quadrado
Máquina de corte de moagem
Estado de arrefecimento: arrefecimento por água
Capacidade de perfuração com ferramenta a motor
Material da peça: HT200
Modelo de ferramenta: furador de torção Ф16
Estado de arrefecimento: arrefecimento por água


Torno Horizontal CNC de Alta Precisão e Rigidez Mais Vendido da SMTCL HTC40Q Torno CNC 10

Parâmetros do produto:
Projeto
Unidade
HTC40H ((Q) /500
HTC40H(Q)/1000
Max, a cortar dia.
mm
Φ380
Φ380
Max. comprimento de corte
mm
500
1000
Max. A nadar dia. Sobre a cama.
mm
Φ560
Φ560
Max. dia de natação. no deslizamento
mm
Φ350
Φ350
Espinha
Modelo de nariz de fuso

A2-6
A2-6
Diâmetro interno do rolamento frontal.
mm
100
100
Conicidade do fuso e tamanho do buraco

1:20;Φ70
1:20;Φ70
Diâmetro do buraco do fuso

Φ65
Φ65
Max. Bar dia.
mm
Φ50
Φ50
Dia de chuque padrão.
polegada
8
8
Faixa de velocidade do fuso
r/min
4500
4500
Torque nominal do fuso
N·m
136 ((769r/min)
136 ((769r/min)
Max. torque do fuso
N·m
245 ((576) r/min)
245 ((576) r/min)
Potência de saída do motor principal contínua/15 min.
kW
A Bíblia, 15/11
A Bíblia, 15/11
Eixo X/Z
Movimento rápido do eixo X/Z
m/min
30
30
Viagem no eixo X
mm
200
200
Viagem no eixo Z
mm
560
1050
Aquecimento



Viagens de cauda
mm
500
920
Método de condução de cauda

Acionamento hidráulico
Acionamento hidráulico
Tailstock conical hole conical
Morse
MT-5
MT-5
Turretas
Tipo de torre

Servo-torreira horizontal de 8 estações
Servo-torreira horizontal de 8 estações
Altura do centro
mm
100
100
Precisão de posicionamento de repetição da indexação da torre
Seg.
± 16
± 16
Se pudesse escolher ferramenta perto

- Sim, sim.
- Sim, sim.
Outros
Distância entre o centro do fuso e o piso
mm
1015
1015
Peso líquido da máquina-ferramenta
Quilos
4200
4750
Capacidade elétrica total
KVA
27
27
Dimensões globais ((LxWxH)
mm
2750×1890×1900
3620×1890×1900
Nota: Os parâmetros indicados no quadro são apenas de referência.
Configuração normal:
1Sistema FANUC-0i-TF Plus (5) (série H/S)
2Sistema GSK988TA (série Q)
3"Fusão de mangas"
4"Cilindro de óleo de chuck vazio"
5Carrinho de ferramentas servo de 8 estações
Configuração opcional:
1Sistema Siemens
2"Método de configuração da ferramenta"
3Carrinho de ferramentas servo de 12 estações
4"Medida da peça de trabalho"
5Carrinho de ferramentas elétricas
6Coletor de névoa de óleo
7, Unidade de remoção de chips traseira
8Detecção de danos na ferramenta
9A porta pneumática.
O NOSSO Serviço:

Certifique-se de receber uma máquina de alta qualidade
1Todas as peças precisam ser inspecionadas.
2- Mais de 100 processos de controlo de produção
3Mais de 200 pontos de inspecção
4Processamento de amostras de cada máquina
5. 72 horas de ensaio antes do parto

Porquê escolher-nos:
◆ Senso de qualidade superior, os pedidos dos clientes vêm em primeiro lugar
◆ 30 anos + história de I & D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de investigação e de projecto
◆ Sistema de abastecimento estável e maduro
◆ Jovens vendedores e engenheiros ativos para serviços instantâneos ((24 horas on-line)
◆ Melhoria do mecanismo de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de concepção da estrutura: fácil manutenção e instalação, baixo custo de manutenção, não afeta a produção
Sobre nós:
Torno Horizontal CNC de Alta Precisão e Rigidez Mais Vendido da SMTCL HTC40Q Torno CNC 11
Bem-vindo a visitar-nos!
Shanghai HD M & E Tech Co., Ltd está localizado em Xangai, China.Centros de moagem por torneamento e vários outros equipamentos CNCTemos mais de 200 tipos de máquinas-ferramentas. A qualidade e tecnologia dos produtos atingiram o nível avançado internacional.
A nossa fábrica tem mais de 80 anos de história na fabricação de máquinas-ferramenta.Eles têm sido um dos líderes da indústria de máquinas-ferramenta da China e a maior fabricação de máquinas-ferramenta na ChinaOs produtos de máquinas-ferramenta abrangem automóveis, aviação, novas energias, máquinas de construção, navios, válvulas de bomba, rolamentos, electrónica 3C, moldes e outras indústrias.Tomamos a missão de fornecer as máquinas-ferramentas com tecnologia de ponta, de alta qualidade e bom serviço para os nossos clientes em todo o mundo!
A nossa fábrica:

Torno Horizontal CNC de Alta Precisão e Rigidez Mais Vendido da SMTCL HTC40Q Torno CNC 12

Exposição:

Torno Horizontal CNC de Alta Precisão e Rigidez Mais Vendido da SMTCL HTC40Q Torno CNC 13

Perguntas frequentes:

Q1. É uma empresa comercial ou de fabrico?

Somos uma empresa de fabricação.
Q2. Quais são os principais produtos da sua empresa?
Especializamo-nos em todos os tipos de máquinas, tais como CNC Lathe, CNC Milling Machine, Vertical Machining Center, Conventional Lathe, Drilling Machine, Radial Drilling Machine, e assim por diante.
Q3. Você pode fornecer máquina personalizada ou SPM (máquina de propósito especial)?
Sim, fornecemos soluções CNC inteligentes para o nosso cliente, a fim de aumentar a eficiência.
Q4: Quais são os seus termos de garantia?
Forneceremos um substituto para as peças que se revelarem defeituosas durante um período de 12 meses,
a partir da data do conhecimento de embarque da máquina.
Q5. O que são os serviços?
Pr-venda:Soluções personalizadas, planeamento e conceção;Serviço individual
Serviço pós-venda: 7 dias 24 horas em linha, orientação remota da instalação, acoplamento com o sistema de software do cliente
P6: Por que escolher a sua empresa?
Os produtos do desenvolvimento, conceção, fabrico e montagem de todo o processo de produção são:
A Comissão considera que a aplicação do princípio de subsidiariedade não é suficiente para garantir a estabilidade dos preços.
P7: A sua empresa pode enviar o pessoal técnico para a nossa empresa e orientar os nossos trabalhadores para o exterior?
Quando as máquinas chegam ao local de instalação do comprador, podemos enviar engenheiros mecânicos e elétricos a tempo para instalarem de acordo com o cronograma do comprador.Todos estes podem ser citados e listados no contratoO vendedor cooperará com o comprador para tratar dos preparativos de visto e instalação antes de ir para o estrangeiro.
P8: Quais são os termos de pagamento?
T/T 30% de pagamento inicial no momento da encomenda, 70% de pagamento do saldo antes da expedição.
