SMTCL Alta precisão Pequenas peças de usinagem 5000rpm A2-5 Fuso Servo Turretas Horizontais HTC16H Slant Bed CNC Torno

Marca: SMTCL
Número do modelo: HTC16H
Local de Origem: China
Certificação: CE ISO certification
Quantidade mínima de pedido: 1
Capacidade de fornecimento: 50 conjuntos por mês
Tag

Máquina do torno da cama CKA6136 lisa

Máquina do torno da cama 5.5KW lisa

Máquina horizontal do CNC CKA6136

Detalhes do produto

Marca: SMTCL Número do modelo: HTC16H
Palavra-chave: Torno CNC de torneamento horizontal Comprimento de Max.Cutting: 160MM
Diâmetro de Máximo Corte.: 160MM Max. A nadar dia. Sobre a cama.: 420 mm
X Viagem do eixo: 145 mm Z Viagem do eixo: 205 milímetros
Velocidade do fuso: 5000 R/min
Destacar

Processamento de Pequenas Peças de Alta Precisão

,

5000 rpm Fuso A2-5

,

Servo-torreta horizontal de 8 estações

Descrição do produto

SMTCL Alta precisão Pequenas peças de usinagem 5000rpm A2-5 Fuso Servo Turretas Horizontais HTC16H Slant Bed CNC Torno 0

Descrição do Produto:

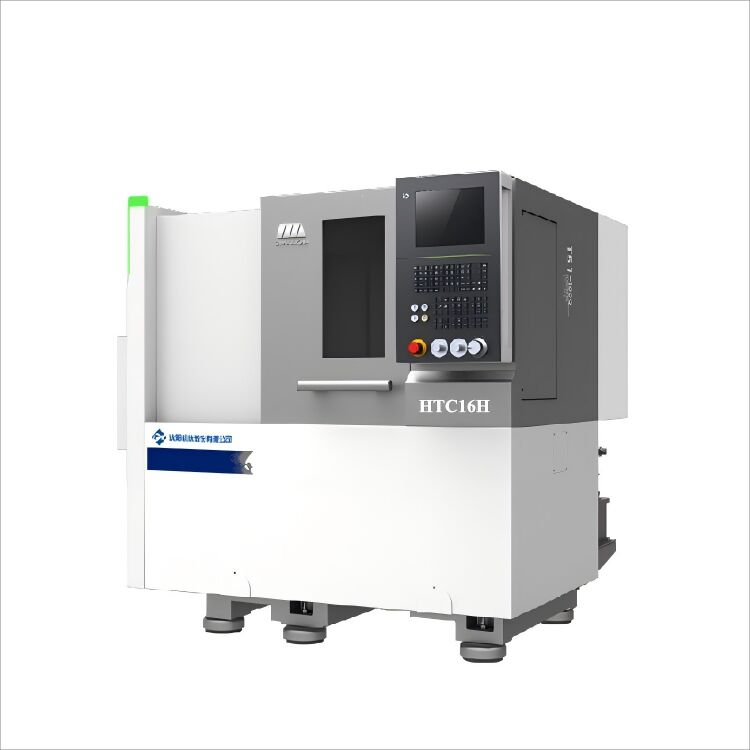

Torno CNC de bancada inclinada HTC16H com torre servo horizontal para usinagem de peças pequenas de alta precisão SMTCL, 5000rpm, fuso A2-5
Torno de alto desempenho com estrutura compacta que satisfaz suas necessidades de alta eficiência e baixo mau funcionamento. A máquina-ferramenta apresenta estrutura compacta e pequeno espaço no chão, layout razoável de peças funcionais, operação conveniente e reparo da estrutura do fuso de caneta, e garante maior estabilidade e confiabilidade. A bancada da máquina-ferramenta é inclinada a 45 ° e apresenta vantagens de remoção suave de cavacos da bancada inclinada. Proteção total integral, melhor desempenho à prova d'água e à prova de cavacos, excelente ergonomia e conveniência para operação.

Características do Produto:

1. Alta precisão

* Estrutura de pré-tensão do eixo de avanço

* Fuso de esferas C3 de alta precisão

* Estrutura de estabilidade térmica de toda a máquina

2. Eficiente

* Velocidade do fuso 5000rpm

* Deslocamento rápido em dois eixos 30m/min

* Torre de corte servo de alta eficiência

3. Alto desempenho

* Pegada pequena

* Padrão de processo químico

* Padrão de inspeção rigoroso


Vantagem do produto:

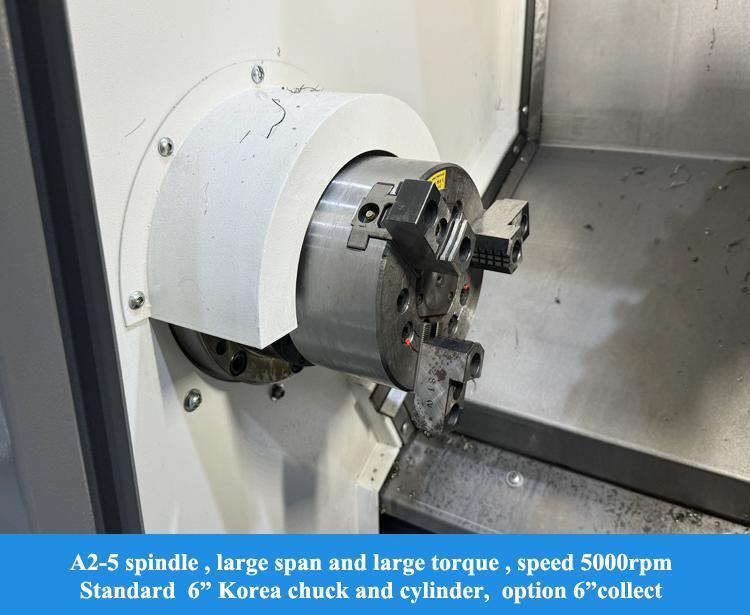

* Unidade de fuso de manga de alta qualidade
Adota rolamentos importados, grande vão de rolamento, atende aos requisitos de alta rigidez, alto torque, alta precisão, fácil instalação e manutenção. A superfície de junção importante é fácil de realizar o processo de raspagem e garantir a rigidez de contato. A estrutura simétrica da cabeçote melhora a controlabilidade da deformação térmica

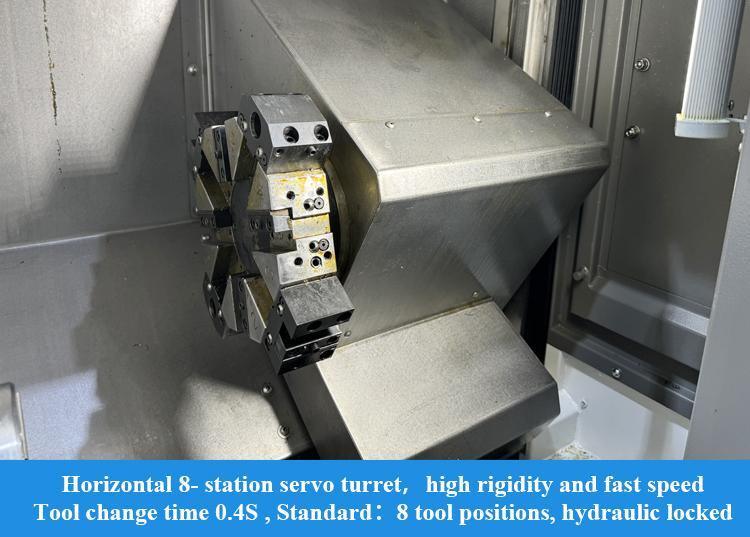

* Torre servo
O servomotor é usado para controlar a rotação precisa da cabeça de corte, e a troca de ferramentas da estação adjacente precisa de apenas 0,4s, o que é rápido e a eficiência de processamento é alta. Estrutura de disco triplo, trava hidráulica, rigidez total.

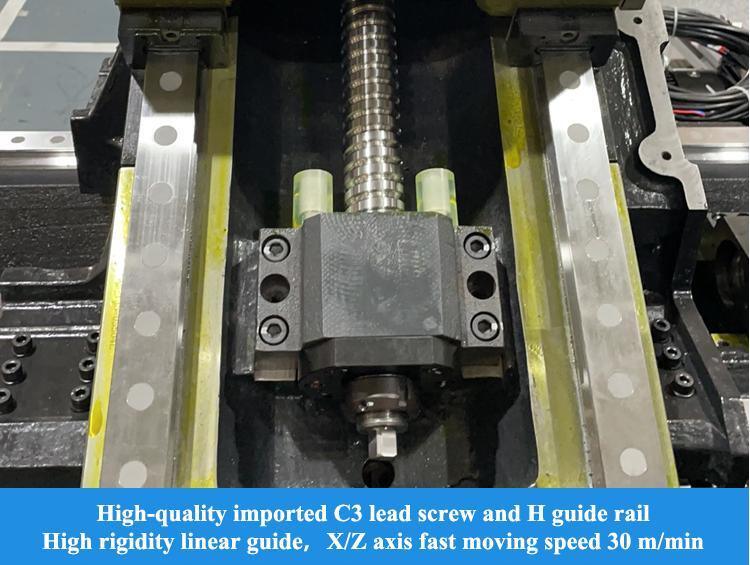

* Estrutura de avanço
O trilho de guia linear é usado para otimizar a rigidez, estabilidade e vida útil do trilho de guia, enquanto os dois eixos são rápidos 30m/min, e a eficiência de processamento é maior. O eixo X adota a estrutura de pré-tensão para reduzir a influência da temperatura na precisão e melhorar a estabilidade da precisão de usinagem;

SMTCL Alta precisão Pequenas peças de usinagem 5000rpm A2-5 Fuso Servo Turretas Horizontais HTC16H Slant Bed CNC Torno 1

Aplicação na indústria:

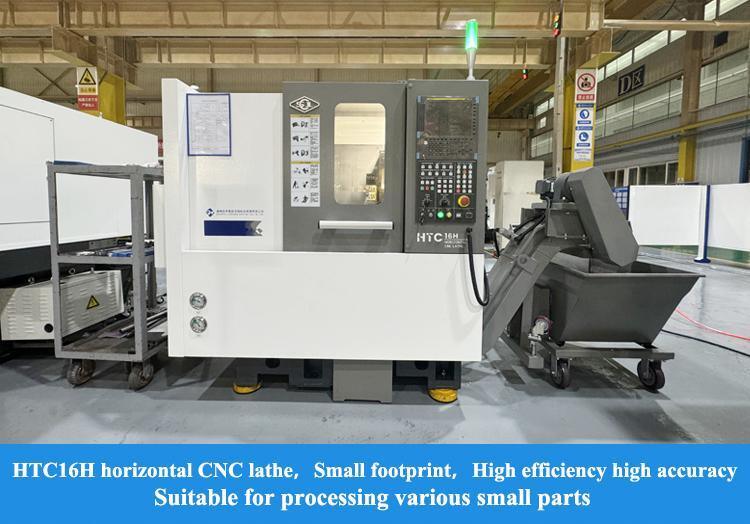

O torno horizontal CNC da série HTC16H é um produto CNC de tamanho pequeno projetado e fabricado para se adaptar à demanda do mercado com base em inúmeros anos de acumulação de tecnologia e experiência de nossa fábrica para a produção de tornos CNC. A máquina-ferramenta apresenta características como econômica, eficiente, economizadora de energia, alta precisão de posicionamento e fácil manutenção, e é o produto de primeira escolha para usinagem de torneamento de componentes de pequeno porte de indústrias como veículos automotores, hardware e eletrônicos, etc.

SMTCL Alta precisão Pequenas peças de usinagem 5000rpm A2-5 Fuso Servo Turretas Horizontais HTC16H Slant Bed CNC Torno 2

Parâmetros do Produto:
Itens
Unidade
HTC16H(Q)
Diâmetro máximo de torneamento
mm
Φ 160
Comprimento máximo de torneamento
mm
160
Diâmetro máximo de oscilação sobre a bancada
mm
Φ 420
Diâmetro máximo de oscilação sobre o carro
mm
Φ 160










Fuso
Tipo de nariz do fuso

A2-5​
Diâmetro interno do rolamento dianteiro
mm
Φ 90
Cone do fuso e tamanho do furo

1:20 ; Φ 62
Diâmetro do furo do fuso
mm
Φ 56
Diâmetro máximo da barra
mm
Φ44
Tamanho padrão da placa
polegada
6
Velocidade máxima do fuso
r / min
5000
Torque nominal do fuso
Nm
35 ( 2000r / min )
Torque máximo do fuso
Nm
70 ( 1500r / min )
Potência de saída do motor principal contínua/ 15 minutos
kW
7.5 /1 1


Dois eixos
Velocidade de avanço rápido do eixo X/Z
m/min
30
Curso do eixo X
mm
145
Curso do eixo Z
mm
205





Torre de Ferramentas
Tipo de torre de ferramentas

Suporte de ferramentas servo horizontal de 8 estações
Altura central da torre de ferramentas
mm
63
Precisão de posicionamento repetido de indexação da torre de ferramentas
Seg.
±1.6
Se puder escolher a ferramenta do disco de ferramentas próximo

sim

Refrigeração e remoção de cavacos
Pressão da bomba de refrigeração
bar
1.5
Vazão da bomba de refrigeração
L/min
30
Capacidade do tanque de água
L
70
Forma do transportador de cavacos

Tipo placa de corrente




Outros
Distância central do fuso da parte inferior da bancada
mm
926
Peso líquido da máquina-ferramenta
kg
2600
Capacidade total de energia
kVA
23
Dimensões da máquina-ferramenta (comprimento x largura x altura)
mm
1750 ×1580 × 1650
Configuração padrão:

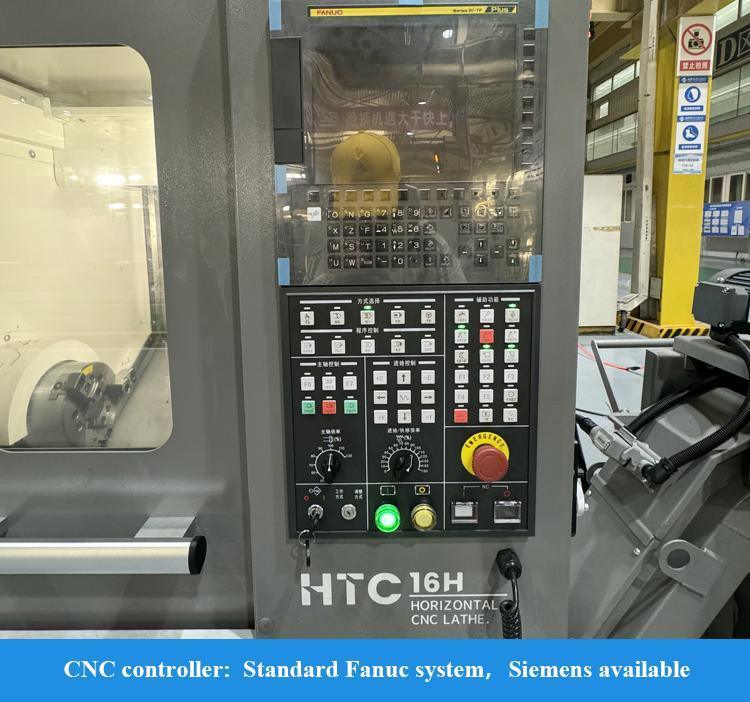

1,FANUC-0i-TF Plus (5) System (Série H/S)
2,Sistema GSK988TA (Série Q)
3,Fuso tipo manga
4,Cilindro de óleo de placa oca
5,Carro de ferramentas servo de 8 estações
Configuração opcional:
1,Sistema Siemens
2,Medidor de ajuste de ferramentas
3,Carro de ferramentas servo de 12 estações
4,Medição da peça de trabalho
5,Carro de ferramentas elétricas
6,Coletor de névoa de óleo
7,Unidade de remoção de cavacos traseira
8,Detecção de danos na ferramenta
9,Porta pneumática

Itens de teste
Padrão nacional
padrão de fábrica
Precisão da peça usinada
IT6
IT6
Arredondamento da peça usinada
0,005 mm / Ф3 2 mm
0,00 2mm / Ф40mm
Consistência da peça usinada
0,015 mm / 1 05 mm
0,008mm / 1 2 0mm
Planicidade da peça usinada
0 .015 mm / Ф 12 0 mm
0,0 06 mm / Ф 1 00 mm
Rugosidade superficial da peça usinada
Ra 1,6μm
Ra 1,25μm
Precisão de posicionamento
Eixo X
0,022mm
0,008 mm
Eixo Z
0,022mm
0,008 mm
Precisão de posicionamento repetido
Eixo X
0,006mm
0,004mm
Eixo Z
0,006mm
0,004mm

NOSSO Serviço:

Garantir que você receba uma máquina de alta qualidade
1. Cada peça precisa ser inspecionada

2. Mais de 100 controles de processo de produção
3. Mais de 200 itens de inspeção
4. Processamento de amostras de cada máquina
5. 72 horas de teste antes da entrega
Por que nos escolher:
◆ Senso de qualidade superior, as solicitações dos clientes vêm em primeiro lugar
◆ 30 anos + histórico de P&D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de pesquisa e design
◆ Sistema de fornecimento estável e maduro
◆ Vendas e engenheiros jovens e ativos para serviços instantâneos (24 horas online)
◆ Atualização da mecânica de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de design de estrutura: fácil manutenção e instalação, manutenção de baixo custo, não afeta a produção
Sobre nós:
SMTCL Alta precisão Pequenas peças de usinagem 5000rpm A2-5 Fuso Servo Turretas Horizontais HTC16H Slant Bed CNC Torno 3
Bem-vindo para nos visitar!
A Shanghai HD M&E Tech Co., Ltd está localizada em Xangai, China. Somos especializados em torno CNC, centro de usinagem vertical, centro de usinagem horizontal, centro de usinagem de pórtico, centro de usinagem de cinco eixos, centro de torneamento-fresamento e vários outros equipamentos CNC. Temos mais de 200 tipos de máquinas-ferramentas. A qualidade e a tecnologia dos produtos atingiram o nível avançado internacional.
Nossa fábrica tem mais de 80 anos de história na fabricação de máquinas-ferramentas. O primeiro torno, máquina de perfuração e máquina de mandrilar nasceram aqui. Eles têm sido um dos líderes da indústria de máquinas-ferramentas da China e o maior fabricante de máquinas-ferramentas da China. Os produtos de máquinas-ferramentas cobrem automóveis, aviação, nova energia, máquinas de construção, navios, válvulas de bomba, rolamentos, eletrônicos 3C, moldes e outras indústrias. Assumimos a missão de fornecer as máquinas-ferramentas com tecnologia de ponta, alta qualidade e bom serviço aos nossos clientes em todo o mundo!
Nossa fábrica:
SMTCL Alta precisão Pequenas peças de usinagem 5000rpm A2-5 Fuso Servo Turretas Horizontais HTC16H Slant Bed CNC Torno 4

Perguntas frequentes:

Q1. Você é uma empresa comercial ou uma empresa de fabricação?

Somos uma empresa de fabricação.
Q2. Quais são os principais produtos da sua empresa?
Somos especializados em todos os tipos de máquinas, como torno CNC, fresadora CNC, centro de usinagem vertical, torno convencional, máquina de perfuração, máquina de perfuração radial e assim por diante.
Q3. Você pode fornecer uma máquina personalizada ou SPM (máquina de propósito especial)?
Sim, fornecemos soluções CNC inteligentes para nossos clientes, a fim de aumentar a eficiência.
Q4: Quais são seus termos de garantia?
Forneceremos uma substituição para peças que se mostrarem defeituosas por um período de 12 meses,
começando na data do conhecimento de embarque da máquina.
Q5. Quais são os serviços?
Pré-vendas: Soluções personalizadas, planejamento e design; Serviço individual
Pós-venda: 7 dias 24 horas de serviço online, Orientação remota de instalação, conexão com o sistema de software do cliente
Q6: Por que escolher sua empresa?
Produtos desde o desenvolvimento, design, fabricação, montagem de todo o processo de produção são
realizados entre as fábricas com uma cadeia de produção completa, que é sua garantia mais confiável.
Q7: Sua empresa pode enviar o pessoal técnico para nossa empresa e direcionar nossos trabalhadores no exterior?
Podemos fornecer este tipo de serviço. Quando as máquinas chegarem ao local de instalação do comprador, podemos enviar engenheiros mecânicos e elétricos em tempo hábil para instalar de acordo com o cronograma do comprador. Tudo isso pode ser cotado e listado no contrato. O vendedor cooperará com o comprador para lidar com o visto e a preparação da instalação antes de ir para o exterior.
Q8: Quais são as condições de pagamento?
T/T 30% de pagamento inicial no pedido, 70% de pagamento do saldo antes do envio. carta de crédito irrevogável à vista
