Name: SMTCL HTC63H Fanuc Dual Guia Rails Alta Precisão Slant Bed CNC Torno
Brand: Shanghai HD ME Tech Co., Ltd.
SKU: HTC63H
Availability: InStock

Casa > produtos > Máquinas do torno do CNC >

SMTCL HTC63H Fanuc Dual Guia Rails Alta Precisão Slant Bed CNC Torno

Alta Precisão

Ferramenta de rodapé CNC com trilhos de guia duplo

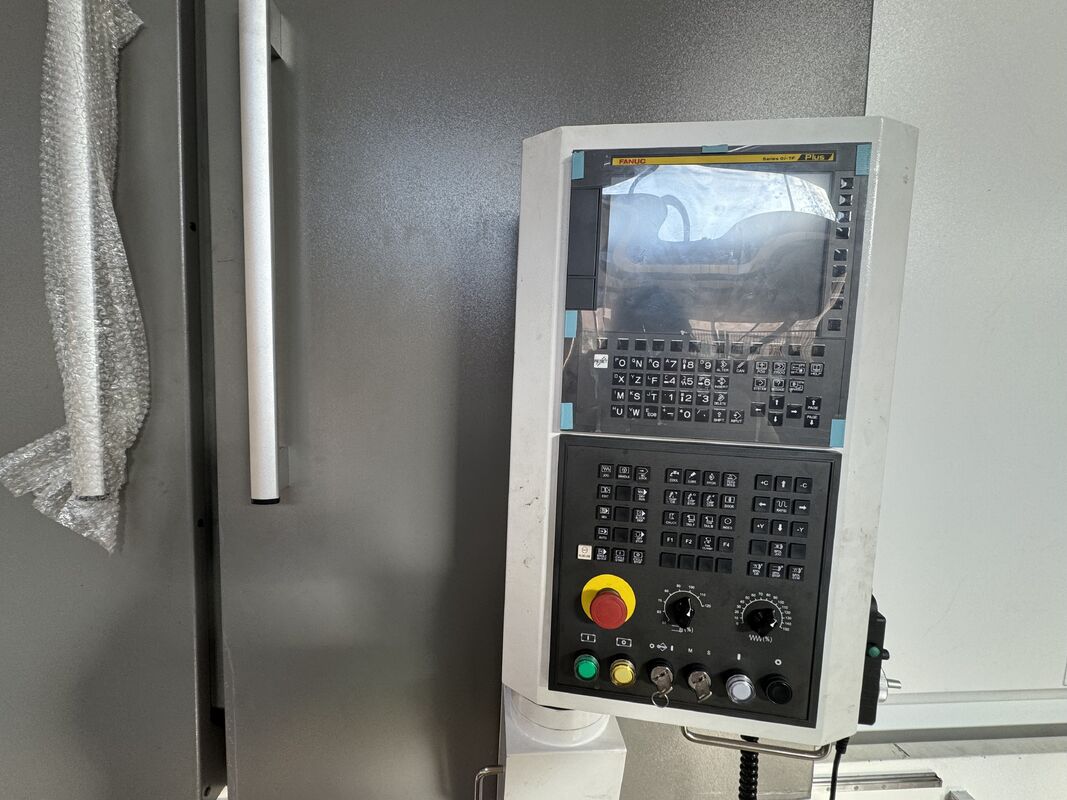

Controlador FANUC

Lugar de origem:

China

Marca:

SYMG SMTCL

Certificação:

ISO certification

Número do modelo:

HTC63H

Contacte-nos

Solicite um orçamento

Detalhes do produto

Nome do produto:

HTC63H

Diâmetro máximo de corte::

630/800 mm

Comprimento máximo de corte::

1000/1500/2000/3000mm

Diâmetro máximo do balanço sobre a cama::

∅820

Diâmetro máximo de rotação do slide::

¥650

Diâmetro do buraco do fuso::

140 milímetros

Diâmetro máximo da barra transversal::

125 mm

Faixa de velocidade do fuso::

35-1800r/min

Diâmetro padrão do parafuso::

18 "

Tipo de torre de ferramentas padrão::

Carro de ferramenta servo horizontal de 12 estações

Termos de pagamento e envio

Quantidade de ordem mínima

1 conjunto

Preço

Negociável

Detalhes da embalagem

A caixa de madeira, a caixa de lata, outras embalagens navegáveis.

Tempo de entrega

30-45 dias

Termos de pagamento

T/T, L/C, União Ocidental

Habilidade da fonte

45 grupos pelo mês

PRODUTOS RELACIONADOS

Vídeo

SMTCL Geral Alta Precisão FANUC Control Slant Bed CNC Torno HTC63Q Máquinas de Engenharia CNC Torno

Obtenha o melhor preço

Vídeo

SMTCL CNC Turning Center Long-span Spindle HTC40Hm BMT55 Servo Power Turret CNC Turning Center com eixo Y

Obtenha o melhor preço

A maquinaria que processa o torno do CNC do cargo da ferramenta faz à máquina o trilho de guia linear HK500L

Obtenha o melhor preço

D300mm Mão de linha Tipo CNC Torno Máquinas ferramenta Post HK45L

Obtenha o melhor preço

Contacte-nos

+8613916455787

sales@huidijd.com

86-021-61195255

Contacte agora

Descrição do produto

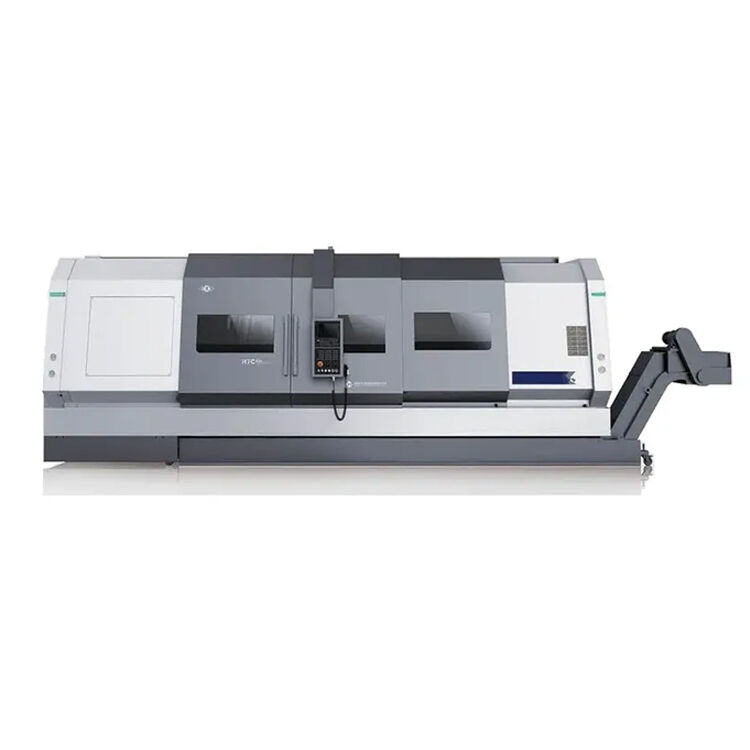

SMTCL HTC63H Fanuc Dual Guia Rails Alta Precisão Slant Bed CNC Torno 0

Descrição do Produto

Torno CNC de bancada inclinada de alta precisão SMTCL HTC63H Fanuc com guias duplas

A sela do torno horizontal CNC da série HTC63Q/H/S adota uma estrutura de trilho guia duplo com suporte interno, com grande

extensão e forte rigidez. Toda a máquina é mais rígida quando o furo interno é usinado. O fuso adota

uma cabeçote de duas engrenagens, que possui alta velocidade rotacional e grande torque de corte. Pode atender efetivamente a

demanda de usinagem de peças de máquinas de engenharia, automotiva, metalurgia, fundição e outras indústrias.

Características do Produto

1, Alta precisão

◆ Parafuso e trilho guia de alta precisão
◆ Rolamentos do fuso de alta precisão
◆Quantificação padrão do processo
◆ Régua de grade de alta precisão

2, Alta eficiência
◆Aplicação de código modular do sistema
◆ Configuração funcional completa, permitindoprodução inteligente

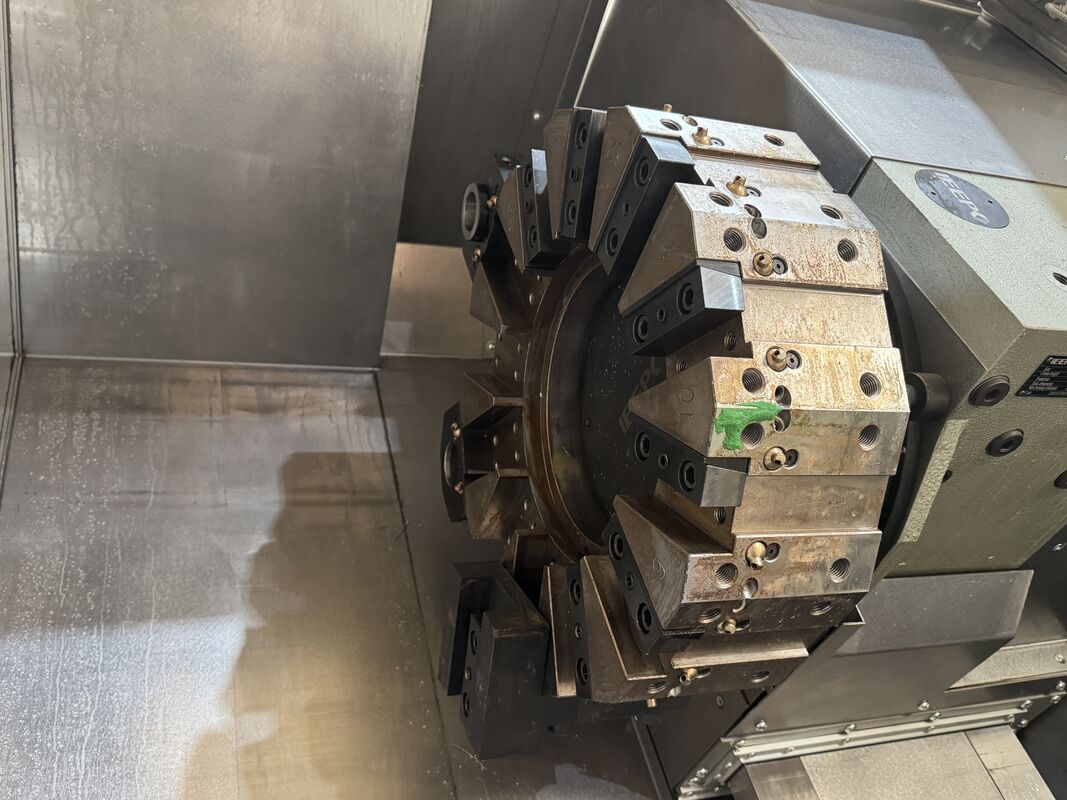

◆ Torreta servo de alta eficiência
◆ Fuso de corte de alto desempenho e serviço pesado

3, Alta rigidez
◆Corpo de ferro fundido de alta qualidade e outras peças fundidas chave
◆Cabeçote de longa extensão
◆Fuso de alta potência e alto torque
◆Carro de ferramentas de alta rigidez

Detalhes do Produto

Parafusos e trilhos guia de alta precisão

Ele usa parafusos importados de alta qualidade de grau C3 e trilhos guia de grau H, e é acionado diretamente por servomotores para obter excelente precisão de operação

Rolamentos de rolos cilíndricos do fuso de alta precisão

Ele adota rolamentos de rolos cilíndricos de grau P4 importados de alta qualidade e coopera com o fuso de alta precisão para obter excelente precisão de rotação.

Dois eixos de alta velocidade

Os dois eixos usam parafusos importados e usam tecnologia de pré-esticamento para garantir uma operação rápida e estável da máquina-ferramenta

Configuração funcional completa, permitindo

produção inteligente

Configurações de módulos diferentes, como luneta fixa, sub-fuso, contraponto servo e eixo Y, podem

ser opcionais de acordo com os diferentes requisitos da peça. Ele pode realizar o processamento de múltiplas sequências de peças e também pode ser equipado com medição de peça, ferramenta

configurador, módulos de automação, etc., para melhorar a eficiência do trabalho.

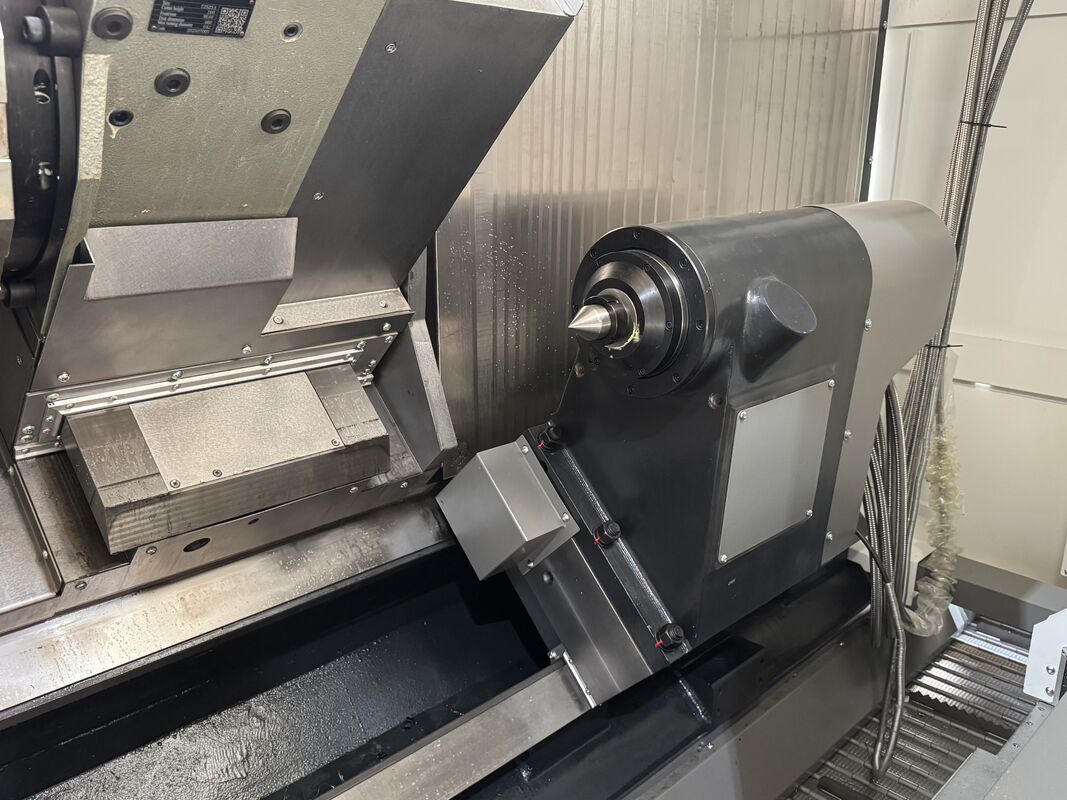

Contraponto de fuso pequeno

Ele é equipado com um contraponto de estrutura de fuso pequeno e rolamentos de rolos cônicos e rolamentos de contato angular instalados internamente para melhorar a rigidez de corte da extremidade do contraponto

e garantir o efeito de corte de peças de eixo longo.Bancada de alta rigidez

A bancada é uma bancada inclinada de 45°, com uma estrutura de nervura otimizada e reforçada internamente. É fundida em uma peça com peças fundidas de alta qualidade, e todo o eixo adota uma estrutura de trilho rígido, o que melhora efetivamente a rigidez dinâmica. A junta entre a bancada e o cabeçote é raspada e retificada por uma superfície de duplo apoio, o que melhora ainda mais a rigidez de corte de toda a máquina.
Parâmetros do Produto

Itens

Unidades	HTC63Q	HTC63H	HTC63S	Diâmetro máx. de corte (eixo/disco)
mm	1085.5	Φ630/Φ800	Comprimento máx. de corte	Comprimento máx. de corte
mm	1085.5	Diâmetro máx. de oscilação sobre a bancada	Diâmetro máx. de oscilação sobre a bancada	Diâmetro máx. de oscilação sobre a bancada
mm	1085.5	Φ820	Diâmetro máx. de oscilação sobre a folga da bancada	Diâmetro máx. de oscilação sobre a folga da bancada
mm	1085.5	Φ650	Fuso	Fuso
Modelo do nariz do fuso
-	A2-11	A2-15	A2-15	Diâmetro interno do rolamento dianteiro
mm	1085.5	Φ180	Φ180	Cone do fuso e tamanho do furo
1:20;Φ150		Diâmetro do furo do fuso máx.	Diâmetro do furo do fuso máx.	Diâmetro do furo do fuso máx.
mm	1085.5	Φ106	Φ140	Diâmetro máx. da barra
mm	1085.5	Φ88	Φ125	Diâmetro do mandril padrão
polegada	12"	15"	18"	Faixa de velocidade do fuso
r/min	35-2000	Torque máx. do fuso	Torque máx. do fuso	Torque máx. do fuso
Nm	1250	1900	3800	Série de velocidade do fuso
Duas engrenagens mecânicas		Potência de saída do motor principal contínua/30 min.	Potência de saída do motor principal contínua/30 min.	Potência de saída do motor principal contínua/30 min.
kW	20/30	22/26	30/37	Eixo X/Z
Velocidade de avanço rápido do eixo X
mm	1085.5	12	Curso do eixo X	Curso do eixo X
mm	1085.5	12	Curso do eixo X	Curso do eixo X
mm	1085.5	430	Curso do eixo Z	Curso do eixo Z
mm	1085.5	1050/1550/2050/3050	Contraponto	Contraponto
Curso do contraponto
mm	1085.5	850/1350/1850/2850	Método de acionamento do contraponto	Método de acionamento do contraponto
Arrasto da sela		Curso da manga do contraponto	Curso da manga do contraponto	Curso da manga do contraponto
mm	1085.5	180	Diâmetro da manga do contraponto	Diâmetro da manga do contraponto
mm	1085.5	Φ180	Cone do furo do contraponto	Cone do furo do contraponto
Morse 5#		Morse 6#	Torre de ferramentas	Torre de ferramentas
Forma da torre de ferramentas
Carro de ferramentas servo horizontal de 12 estações		Carro de ferramentas hidráulico horizontal de 12 estações	Carro de ferramentas hidráulico horizontal de 12 estações	Altura do centro
mm	1085.5	Tamanho da ferramenta	Tamanho da ferramenta	Tamanho da ferramenta
mm	1085.5	Se pode escolher a ferramenta próxima	Se pode escolher a ferramenta próxima	Se pode escolher a ferramenta próxima
mm	1085.5	Capacidade máxima de carga	Capacidade máxima de carga	Capacidade máxima de carga
Peças de trabalho em disco
kg	7000/8500/10000/12500	800/2000	1000	Peças de trabalho do eixo
kg	7000/8500/10000/12500	2000	3000	Outros
Distância entre o centro do fuso e o chão
mm	1085.5	1160	Peso da máquina	Peso da máquina
kg	7000/8500/10000/12500	13000/16000/19000/22000	NOSSO Serviço	NOSSO Serviço

Garantir que você receba uma máquina de alta qualidade

1. Todas as peças precisam ser inspecionadas
2. Mais de 100 controles de processo de produção
3. Mais de 200 itens de inspeção
4. Processamento de amostras de cada máquina
5. 72 horas de teste antes da entrega
Por que nos escolher

◆ Sentido de qualidade superior, as solicitações dos clientes vêm em primeiro lugar

◆ 30 anos + de história de P&D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de pesquisa e design
◆ Sistema de fornecimento estável e maduro
◆ Vendas e engenheiros jovens e ativos para serviços instantâneos (24 horas online)
◆ Atualização do mecanismo de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de design de estrutura: fácil manutenção e instalação, manutenção de baixo custo, não afeta a produção
Sobre nós

Bem-vindo para nos visitar!

SMTCL HTC63H Fanuc Dual Guia Rails Alta Precisão Slant Bed CNC Torno 1

A Shanghai HD M&E Tech Co., Ltd está localizada em Xangai, China. Somos especializados em torno CNC, centro de usinagem vertical, centro de usinagem horizontal, centro de usinagem de pórtico, centro de usinagem de cinco eixos, centro de torneamento-fresamento e vários outros equipamentos CNC. Temos mais de 200 tipos de máquinas-ferramentas. A qualidade e a tecnologia dos produtos atingiram o nível avançado internacional.

Nossa fábrica tem mais de 80 anos de história na fabricação de máquinas-ferramentas. O primeiro torno, máquina de perfuração e máquina de mandrilar nasceram aqui. Eles têm sido um dos líderes da indústria de máquinas-ferramentas da China e o maior fabricante de máquinas-ferramentas da China. Os produtos de máquinas-ferramentas cobrem automóveis, aviação, nova energia, máquinas de construção, navios, válvulas de bomba, rolamentos, eletrônicos 3C, moldes e outras indústrias. Assumimos a missão de fornecer as máquinas-ferramentas com tecnologia de ponta, alta qualidade e bom serviço aos nossos clientes em todo o mundo!

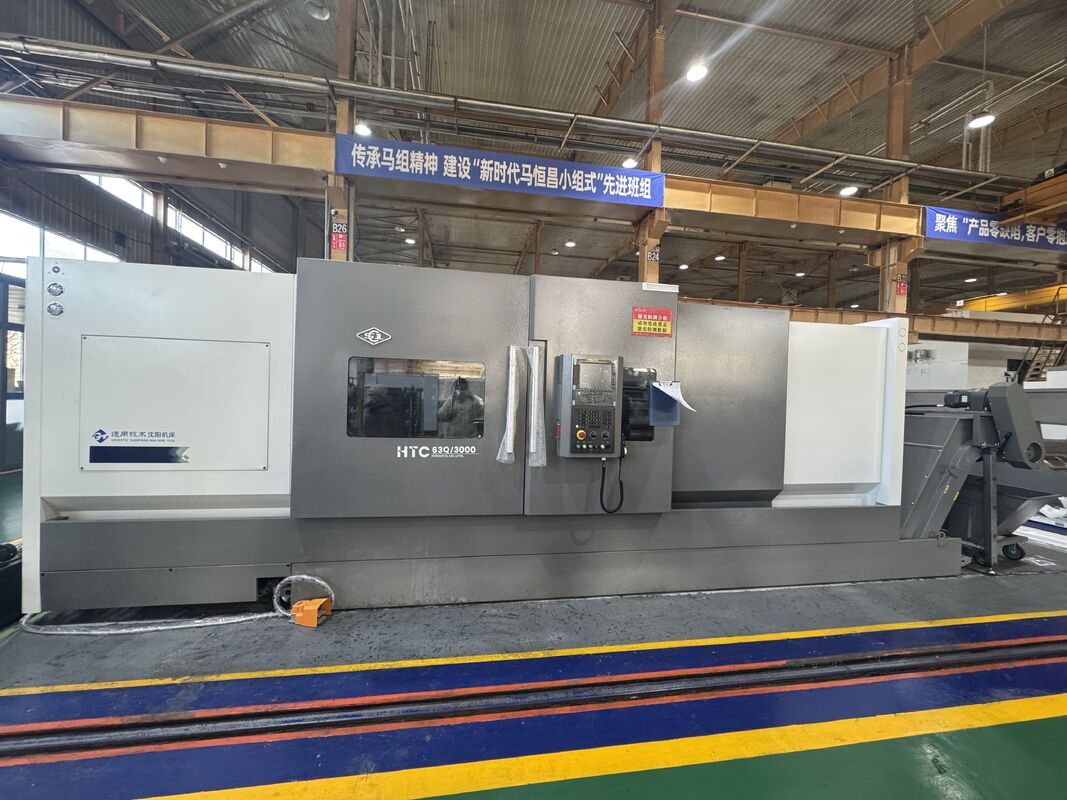

Nossa fábrica

Perguntas frequentes

SMTCL HTC63H Fanuc Dual Guia Rails Alta Precisão Slant Bed CNC Torno 2

Q1. Você é uma empresa comercial ou uma empresa de fabricação?

Somos uma empresa de fabricação.

Q2. Quais são os principais produtos da sua empresa?

Somos especializados em todos os tipos de máquinas, como torno CNC, fresadora CNC, centro de usinagem vertical, torno convencional, máquina de perfuração, máquina de perfuração radial e assim por diante.

Q3. Você pode fornecer uma máquina personalizada ou SPM (máquina de propósito especial)?

Sim, fornecemos soluções Smart CNC para nossos clientes, a fim de aumentar a eficiência.

Q4: Quais são seus termos de garantia?

Forneceremos uma substituição para peças que se mostrarem defeituosas por um período de 12 meses,

a partir da data do conhecimento de embarque da máquina.
Q5. Quais são os serviços?

Pré-venda: soluções personalizadas, planejamento e design; serviço individual
Pós-venda: serviço online 24 horas por dia, 7 dias por semana, orientação remota de instalação, conexão com o sistema de software do cliente
Q6: Por que escolher sua empresa?

Os produtos desde o desenvolvimento, design, fabricação, montagem de todo o processo de produção são

realizados entre as fábricas com uma cadeia de produção completa, que é sua garantia mais confiável.
Q7: Sua empresa pode enviar o pessoal técnico para nossa empresa e direcionar nossos trabalhadores no exterior?

Podemos fornecer este tipo de serviço. Quando as máquinas chegarem ao local de instalação do comprador, podemos enviar engenheiros mecânicos e elétricos para instalar de acordo com o cronograma do comprador. Tudo isso pode ser cotado e listado no contrato. O vendedor cooperará com o comprador para lidar com o visto e a preparação da instalação antes de ir para o exterior.

Q8: Quais são as condições de pagamento?

T/T 30% de pagamento inicial no pedido, 70% de pagamento do saldo antes do envio. carta de crédito irrevogável à vista
