SMTCL HTC40S High Rigidity Hard Rail CNC Lathe para Rolamentos Automotivos e Peças de Engenharia

Name: SMTCL HTC40S High Rigidity Hard Rail CNC Lathe para Rolamentos Automotivos e Peças de Engenharia
Brand: Shanghai HD ME Tech Co., Ltd.
SKU: HTC40S
Availability: InStock

Marca: SMTCL

Número do modelo: HTC40S

Local de Origem: China

Certificação: CE ISO certification

Quantidade mínima de pedido: 1

Capacidade de fornecimento: 50 conjuntos por mês

Tag

Máquina do torno da cama CKA6136 lisa

Máquina do torno da cama 5.5KW lisa

Máquina horizontal do CNC CKA6136

Detalhes do produto

Marca:	SMTCL	Número do modelo:	HTC40S
Cnc ou não:	CNC	Palavra-chave:	Torno CNC horizontal
Comprimento de Max.Cutting:	1500mm	Diâmetro de Máximo Corte.:	500mm
Max. A nadar dia. Sobre a cama.:	600 mm	X Viagem do eixo:	270mm
Z Viagem do eixo:	1628 mm	Velocidade do fuso:	4000 r/min
Destacar	Partes de rolamentos e de engenharia para automóveis , Torno CNC de trilho duro de alta rigidez , alta precisão e alta eficiência

Descrição do produto

SMTCL HTC40S High Rigidity Hard Rail CNC Lathe para Rolamentos Automotivos e Peças de Engenharia 0

Descrição do produto:

SMTCL HTC40S High Rigidity Hard Rail CNC Lathe para Rolamentos Automotivos e Peças de Engenharia

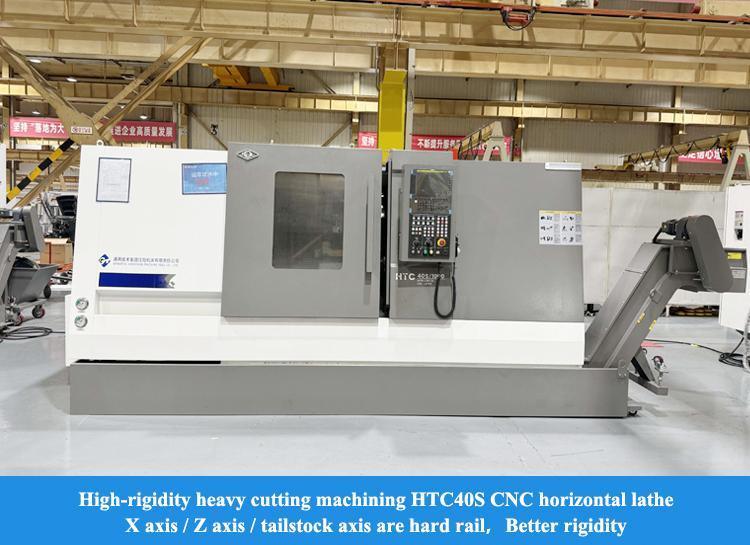

Torno CNC HTC40Stem vantagens únicas na sua concepção de guias endurecidos, que foram submetidos a técnicas especiais de tratamento e possuem uma rigidez extremamente elevada,que suportem de forma eficaz cargas de corte pesadas.
Durante processos de usinagem poderosos, tem excelente estabilidade, garantindo que a precisão de usinagem permaneça inalterada.O sistema de guias endurecidos de alta precisão permite que a máquina-ferramenta tenha trajetórias de movimento precisas durante o funcionamento. quer se trate do processamento de peças de eixo ou de disco,pode demonstrar um desempenho excepcional e é amplamente aplicável aos campos de processamento mecânico com elevados requisitos de precisão e estabilidade.

Características do produto:

1, Alta precisão

◆ Parafuso e trilho de guia de alta precisão
◆ Rolamentos de eixo de alta precisão
◆ Quantificação dos padrões de processo
◆ Regral de grades de alta precisão

2, Alta eficiência
Aplicação de códigos modulares do sistema
◆ Configuração funcional completa, permitindo a produção inteligente
◆ Torre de segurança de alta eficiência
◆ Espinil de corte de alto desempenho e de grande peso

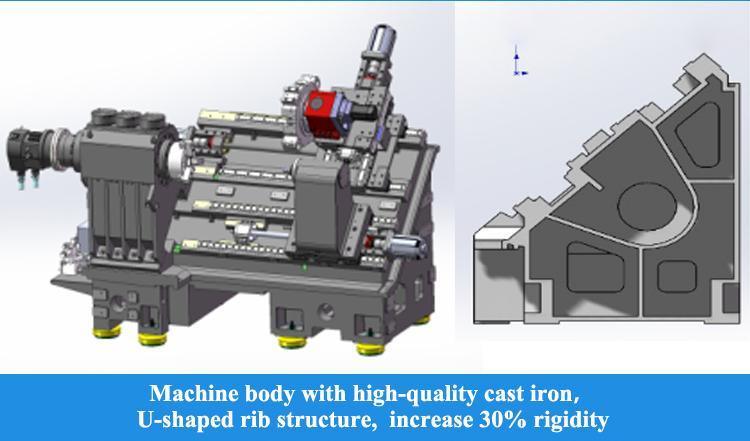

3, Alta rigidez
◆ Cama de ferro fundido de alta qualidade, etc.
◆ Caçadores de chaves: caixote de cabeceira de longo comprimento
◆ Fuso de alta potência e torque elevado
◆ Torre de ferramentas de alta rigidez

Detalhes do produto:

SMTCL HTC40S High Rigidity Hard Rail CNC Lathe para Rolamentos Automotivos e Peças de Engenharia 1

Velocidade de movimento rápida: 30 m/min

O servomotor é ligado diretamente ao parafuso de esferas através de um acoplamento, reduzindo os elos intermediários e alcançando uma transmissão sem lacunas.Os trilhos de guia do eixo X e Z adotam trilhos de guia de rolamento lineares importados para garantir uma elevada rigidez, boa performance dinâmica e precisão, aumentar a velocidade de funcionamento e melhorar a eficiência da produção.

SMTCL HTC40S High Rigidity Hard Rail CNC Lathe para Rolamentos Automotivos e Peças de Engenharia 2

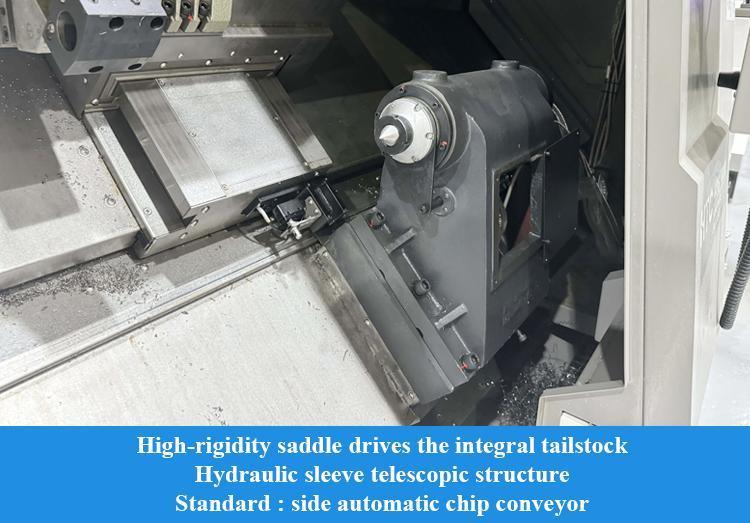

Servo-cauda dividida

A parte traseira pode ser deslocada de forma opcional,que pode controlar com precisão e ajustar de forma flexível a velocidade de movimento da cauda e a força de fixação de trabalho de acordo com os requisitos de processamento, permitindo que a cauda se aproxime rapidamente da peça de trabalho e se aperte sem impacto e pode fornecer feedback em tempo real sobre a posição de aperto.melhorar a produção

O sistema utiliza uma parte superior e inferior dividida, que facilita o ajuste da precisão e melhora a eficiência da manutenção.

SMTCL HTC40S High Rigidity Hard Rail CNC Lathe para Rolamentos Automotivos e Peças de Engenharia 3

Estrutura pré-tensão dupla fixa

O eixo X desenvolve uma dupla estrutura de suporte fixa e utiliza um parafuso pré-estirado para compensar eficazmente a deformação pré-estirada e a elevação da temperatura.Ele coopera com uma estrutura de vedação especial para reduzir a elevação da temperatura do parafuso, alcançando assim alta precisão e alta precisão da estabilidade de alimentação da máquina-ferramenta

SMTCL HTC40S High Rigidity Hard Rail CNC Lathe para Rolamentos Automotivos e Peças de Engenharia 4

Configuração do eixo Y

A configuração opcional do eixo Y, combinada com a torre movida por BMT, a estrutura do eixo C de alta precisão e uma variedade de suportes de ferramentas movidas, podem realizar um processamento de superfície complexo com uma instalação.

SMTCL HTC40S High Rigidity Hard Rail CNC Lathe para Rolamentos Automotivos e Peças de Engenharia 5

Parafusos de esferas de alta precisão

Utiliza parafusos importados de alta qualidade de grau C3 e trilhos de guia de grau H e é accionado diretamente por um servomotor para alcançar uma excelente precisão de funcionamento.

SMTCL HTC40S High Rigidity Hard Rail CNC Lathe para Rolamentos Automotivos e Peças de Engenharia 6

Sade anti-dobragem

O comprimento do carril de guia é razoavelmente alargado, a estrutura do sistema de movimento é otimizada,O corpo principal da sela de cama está concebido em forma de arco para assegurar a rigidez global dos componentes importantes..

SMTCL HTC40S High Rigidity Hard Rail CNC Lathe para Rolamentos Automotivos e Peças de Engenharia 7

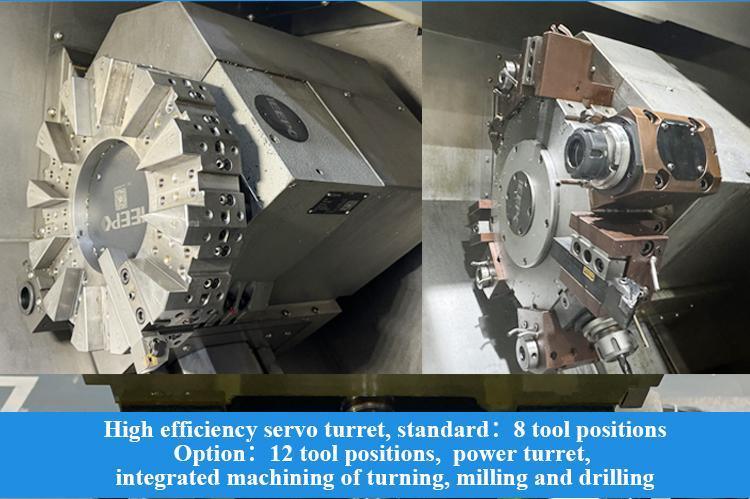

Turretas de servo-alimentação eficientes

Interface BMT padrão, ligação de alta rigidez; a ferramenta é accionada pela interface DIN1809, que possui transmissão fiável e baixa taxa de falha; o motor de accionamento é montado lateralmente e de estrutura compacta;É equipado com eixo C de alta precisão e dispositivo de travagem para obter um processamento integrado de alta eficiência de torneamento, fresagem e perfuração.

SMTCL HTC40S High Rigidity Hard Rail CNC Lathe para Rolamentos Automotivos e Peças de Engenharia 8

Detentor interno de ferramentas de arrefecimento

Opcional porta-ferramenta de resfriamento interno e saída de água do centro da ferramenta realçar a remoção de chip eficiente durante a usinagem do buraco interno e garantir a qualidade do processamento

SMTCL HTC40S High Rigidity Hard Rail CNC Lathe para Rolamentos Automotivos e Peças de Engenharia 9

Capacidade de fresagem de ferramentas a motor

Material da peça: HT200
Modelo de ferramenta: Ф20 ombro quadrado
Máquina de corte de moagem
Estado de arrefecimento: arrefecimento por água

Capacidade de perfuração com ferramenta a motor
Material da peça: HT200
Modelo de ferramenta: furador de torção Ф16
Estado de arrefecimento: arrefecimento por água

SMTCL HTC40S High Rigidity Hard Rail CNC Lathe para Rolamentos Automotivos e Peças de Engenharia 10

Parâmetros do produto:

Posições	Unidades	HTC40S/500	HTC40S/1000	HTC40S/1500
Max. A cortar dia.	mm	Φ380	Φ380	Φ500
Comprimento máximo de corte	mm	500	1000	1500
Max. Balança o dia. Sobre a cama.	mm	Φ560	Φ560	Φ600
Max. Balança dia. Sobre o leito.	mm	Φ400	Φ400	Φ400

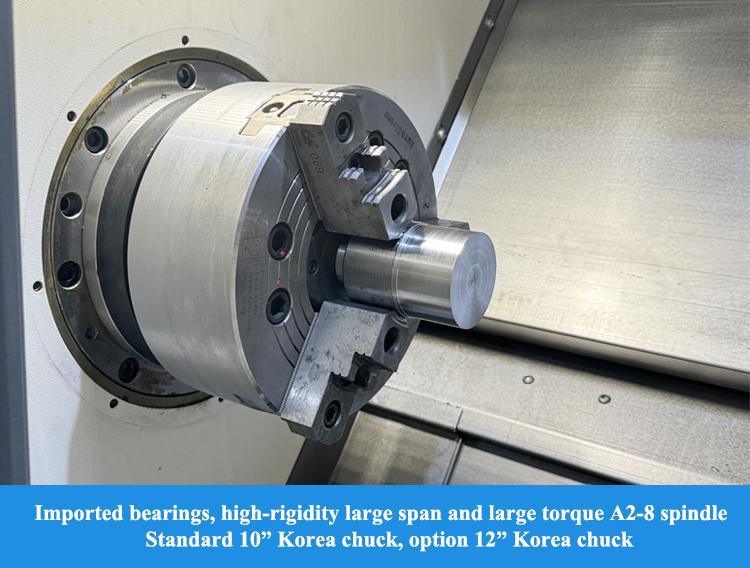

Espinha
Modelo de nariz de fuso	-	A2-8	A2-8	A2-8
Diâmetro interno do rolamento frontal.	mm	120	120	120
Conicidade do fuso e tamanho do buraco		1:20;Φ90	1:20;Φ90	1:20;Φ90
Diagrama do buraco do fuso máximo.	mm	Φ80	Φ80	Φ80
Max. Bar dia.	mm	Φ65	Φ65	Φ65
Dia de chuque padrão.	polegada	10"	10"	10"
Faixa de velocidade do fuso	r/min	4000	4000	3500
Torque máximo do fuso	N.m	180 ((769r/min)	180 ((769r/min)	229 ((592 r/min)
Torque nominal do fuso	N.m	300 ((576 r/min)	300 ((576 r/min)	377 ((443 r/min)
Potência de saída do motor principal contínua/30 min.	kW	15/18.5	15/18.5	15/18.5
Eixo X/Z
Velocidade de travagem rápida no eixo X	mm	20	20	20
Velocidade de travagem rápida no eixo Z	mm	20	20	20
Viagem no eixo X	mm	200	200	270
Viagem no eixo Z	mm	560	1025	1628
Aquecimento
Viagens de cauda	mm	350	770	1628
Método de condução de cauda		Tração da sela	Tração da sela	Tração da sela
Viagem de mangas de cauda	mm	100	100	100
Dia da manga do rabo.	mm	Φ100	Φ100	Φ100
Tailstock conical hole conical		MT- 4	MT- 4	MT- 4
Torreta de ferramentas
Forma da torre de ferramentas		Servo-torreta horizontal de 8 estações	Servo-torreta horizontal de 8 estações	Servo-torreta horizontal de 8 estações
Altura do centro	mm	100	100	100
Precisão de reposicionamento da transposição do suporte da ferramenta	Seg.	± 16	± 16	± 16
Se pudesse escolher ferramenta perto	mm	- Sim, sim.	- Sim, sim.	- Sim, sim.
Outros
Distância entre o centro do fuso e o piso	mm	1015	1015	1022
Peso da máquina	Quilos	4300	5000	6500
Capacidade total de alimentação	KVA	42	42	45
Dimensões globais ((LxWxH)	mm	2870×1890×1900	3750×1890×1900	4600×2050×1960
Configuração normal: 1Sistema FANUC-0i-TF Plus (5) (série H/S) 2Sistema GSK988TA (série Q) 3"Fusão de mangas" 4"Cilindro de óleo de chuck vazio" 5Carrinho de ferramentas servo de 8 estações		Configuração opcional: 1Sistema Siemens 2"Método de configuração da ferramenta" 3Carrinho de ferramentas servo de 12 estações 4"Medida da peça de trabalho" 5Carrinho de ferramentas elétricas 6Coletor de névoa de óleo 7, Unidade de remoção de chips traseira 8Detecção de danos na ferramenta 9A porta pneumática.

O NOSSO Serviço:

Certifique-se de receber uma máquina de alta qualidade
1Todas as peças precisam ser inspecionadas.
2- Mais de 100 processos de controlo de produção
3Mais de 200 pontos de inspecção
4Processamento de amostras de cada máquina
5. 72 horas de ensaio antes do parto

Porquê escolher-nos:

◆ Senso de qualidade superior, os pedidos dos clientes vêm em primeiro lugar
◆ 30 anos + história de I & D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de investigação e de projecto
◆ Sistema de abastecimento estável e maduro
◆ Jovens vendedores e engenheiros ativos para serviços instantâneos ((24 horas online)
◆ Melhoria do mecanismo de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de concepção da estrutura: fácil manutenção e instalação, baixo custo de manutenção, não afeta a produção

Sobre nós:

Bem-vindo a visitar-nos!

Shanghai HD M & E Tech Co., Ltd está localizado em Xangai, China.Centros de moagem por torneamento e vários outros equipamentos CNCTemos mais de 200 tipos de máquinas-ferramentas. A qualidade e tecnologia dos produtos atingiram o nível avançado internacional.

A nossa fábrica tem mais de 80 anos de história na fabricação de máquinas-ferramenta.Eles têm sido um dos líderes da indústria de máquinas-ferramenta da China e a maior fabricação de máquinas-ferramenta na ChinaOs produtos de máquinas-ferramenta abrangem automóveis, aviação, novas energias, máquinas de construção, navios, válvulas de bomba, rolamentos, electrónica 3C, moldes e outras indústrias.Tomamos a missão de fornecer as máquinas-ferramentas com tecnologia de ponta, de alta qualidade e bom serviço para os nossos clientes em todo o mundo!

A nossa fábrica:

SMTCL HTC40S High Rigidity Hard Rail CNC Lathe para Rolamentos Automotivos e Peças de Engenharia 12

Perguntas frequentes:

Q1. É uma empresa comercial ou de fabrico?

Somos uma empresa de fabricação.

Q2. Quais são os principais produtos da sua empresa?

Especializamo-nos em todos os tipos de máquinas, tais como CNC Lathe, CNC Milling Machine, Vertical Machining Center, Conventional Lathe, Drilling Machine, Radial Drilling Machine, e assim por diante.

Q3. Você pode fornecer máquina personalizada ou SPM (máquina de propósito especial)?

Sim, fornecemos soluções CNC inteligentes para o nosso cliente, a fim de aumentar a eficiência.

Q4: Quais são os seus termos de garantia?

Forneceremos um substituto para as peças que se revelarem defeituosas durante um período de 12 meses,
a partir da data do conhecimento de embarque da máquina.

Q5. O que são os serviços?
Pr-venda:Soluções personalizadas, planeamento e concepção;Serviço individual
Serviço pós-venda: 7 dias 24 horas em linha, orientação remota da instalação, acoplamento com o sistema de software do cliente

P6: Por que escolher a sua empresa?

Os produtos do desenvolvimento, conceção, fabrico e montagem de todo o processo de produção são:
A Comissão considera que a aplicação do princípio de subsidiariedade não é suficiente para garantir a estabilidade dos preços.

P7: A sua empresa pode enviar o pessoal técnico para a nossa empresa e orientar os nossos trabalhadores para o exterior?

Quando as máquinas chegam ao local de instalação do comprador, podemos enviar engenheiros mecânicos e elétricos a tempo para instalarem de acordo com o cronograma do comprador.Todos estes podem ser citados e listados no contratoO vendedor cooperará com o comprador para tratar dos preparativos de visto e instalação antes de ir para o estrangeiro.

P8: Quais são os termos de pagamento?

T/T 30% de pagamento inicial no momento da encomenda, 70% de pagamento do saldo antes da expedição.
