SMTCL Motor Shaft CNC Lathe HTC40H para processamento de eixo longo de alta eficiência

Marca: SMTCL
Número do modelo: HTC 40H/1000
Local de Origem: China
Certificação: CE ISO certification
Quantidade mínima de pedido: 1
Capacidade de fornecimento: 50 conjuntos por mês
Tag

Máquina do torno da cama CKA6136 lisa

Máquina do torno da cama 5.5KW lisa

Máquina horizontal do CNC CKA6136

Detalhes do produto

Marca: SMTCL Número do modelo: HTC 40H/1000
Cnc ou não: CNC Palavra-chave: Centro de torneamento CNC horizontal
Comprimento de Max.Cutting: 1000mm Diâmetro de Máximo Corte.: 380mm
Max. A nadar dia. Sobre a cama.: 560mm X Viagem do eixo: 200 mm
Z Viagem do eixo: 1050mm Velocidade do fuso: 4500 r/min
Destacar

Torno CNC do eixo do motor

,

Processamento de eixo longo de alta eficiência

,

alta precisão e alta eficiência

Descrição do produto

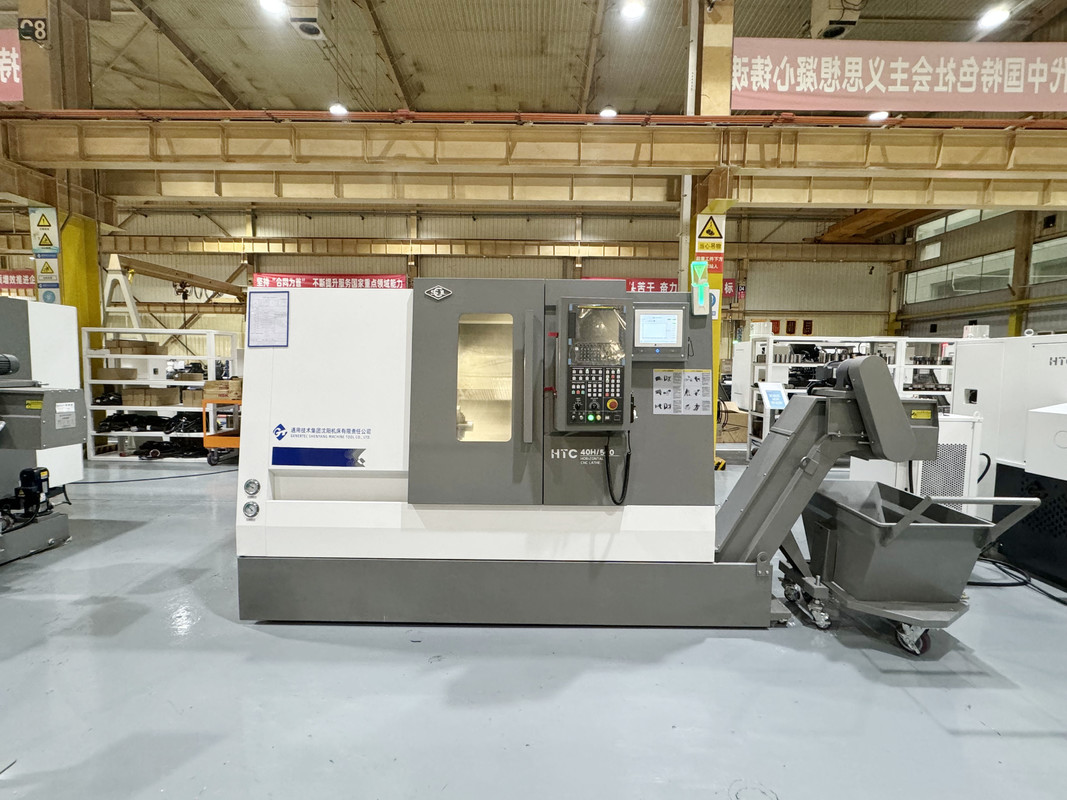

SMTCL Motor Shaft CNC Lathe HTC40H para processamento de eixo longo de alta eficiência 0

Descrição do produto:

Torno CNC do eixo do motor SMTCL HTC40H para processamento de eixo longo de alta eficiência
A nova geração de tornos CNC HTC-H/S é otimizada através de software profissional de design e análise. Montado, verificado e melhorado com tecnologia avançada de fabricação e testes. Eles têm bom desempenho de corte e podem processar várias peças rotativas.
Tornos CNC HTC 40H/1000ocupam uma área pequena e são adequados para processamento de alta precisão de diversas peças de pequeno porte, atendendo com eficácia o processamento de automóveis, rolamentos, ferragens, medicina e outras indústrias.

Características do produto:

1,alta eficiência
◆ Alta velocidade de deslocamento rápido de dois eixos
◆ Contraponto servo dividido
◆ Porta-ferramenta servo de alta eficiência
◆ Processamento integrado multisequência opcional de subfuso
2,alta precisão
◆ Parafuso pré-esticado de alta precisão
◆ Tecnologia de compensação de erros
◆ Quantificação de padrões de processo
◆ Padrões rigorosos de inspeção
3,alta rigidez
◆ Cama de ferro fundido de alta qualidade e outras peças fundidas importantes

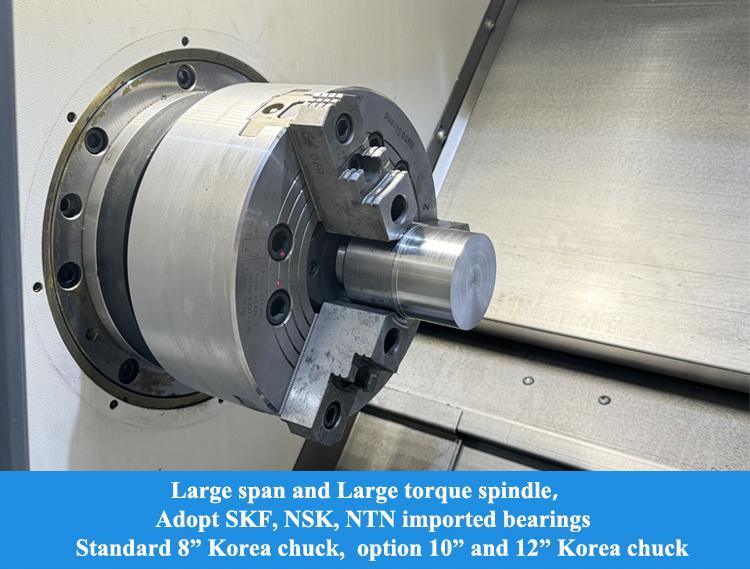

◆ Unidade de fuso de grande extensão
◆ Folga da cama anti-flexão em forma de arco
◆ Contraponto com estrutura de fuso pequeno

Detalhes do produto:

SMTCL Motor Shaft CNC Lathe HTC40H para processamento de eixo longo de alta eficiência 1
Velocidade de movimento rápida: 30m/min
O servo motor é conectado diretamente ao fuso de esferas através de um acoplamento, reduzindo os elos intermediários e conseguindo uma transmissão sem intervalos. Os trilhos guia dos eixos X e Z adotam trilhos lineares importados para garantir alta rigidez, bom desempenho dinâmico e precisão, aumentar a velocidade operacional e melhorar a eficiência da produção.


SMTCL Motor Shaft CNC Lathe HTC40H para processamento de eixo longo de alta eficiência 2

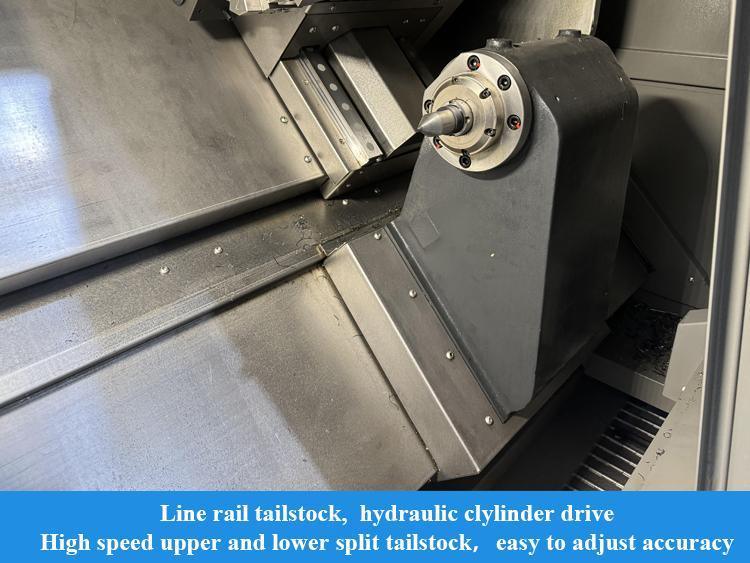

Cabeçote móvel servo dividido
O contraponto pode ser movido de uma maneira servoacionada opcional, que pode controlar com precisão e ajustar com flexibilidade a velocidade de movimento do contraponto e a força de fixação de trabalho de acordo com os requisitos de processamento, permitindo que o contraponto se aproxime rapidamente da peça de trabalho e aperte sem impacto, e pode fornecer feedback em tempo real sobre a posição de aperto.
eficiência de substituição. Ele adota um contraponto dividido superior e inferior, fácil de ajustar a precisão e melhorar a eficiência da manutenção.
SMTCL Motor Shaft CNC Lathe HTC40H para processamento de eixo longo de alta eficiência 3
Estrutura dupla pré-tensionada fixa
O eixo X desenvolve uma estrutura de suporte duplo fixo e usa um parafuso pré-esticado para compensar efetivamente a deformação pré-estiramento e a deformação do aumento de temperatura. Ele coopera com uma estrutura de vedação especial para reduzir o aumento de temperatura do parafuso, alcançando assim alta precisão e alta precisão na estabilidade de alimentação da máquina-ferramenta
SMTCL Motor Shaft CNC Lathe HTC40H para processamento de eixo longo de alta eficiência 4
Configuração do eixo Y
A configuração opcional do eixo Y, combinada com a torre motorizada BMT, estrutura do eixo C de alta precisão e uma variedade de porta-ferramentas motorizados, pode realizar processamento de superfície complexo com uma única instalação.
SMTCL Motor Shaft CNC Lathe HTC40H para processamento de eixo longo de alta eficiência 5

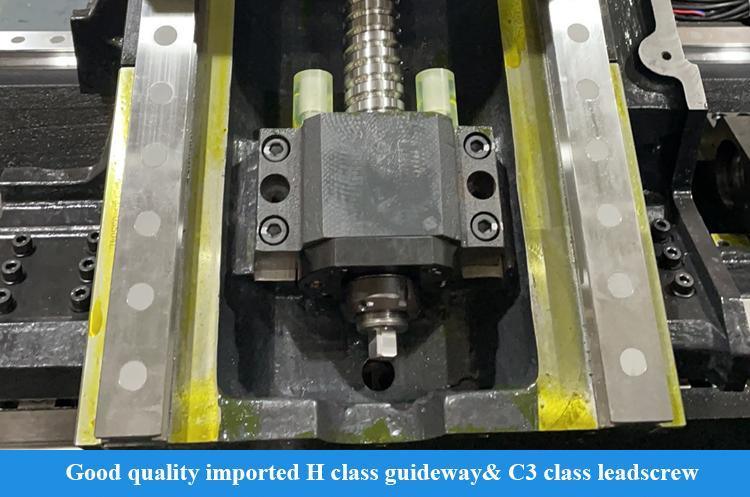

Parafuso de esfera de alta precisão
Ele usa parafuso importado de alta qualidade de grau C3 e trilho guia de grau H e é acionado diretamente por servo motor para obter excelente precisão operacional.
SMTCL Motor Shaft CNC Lathe HTC40H para processamento de eixo longo de alta eficiência 6

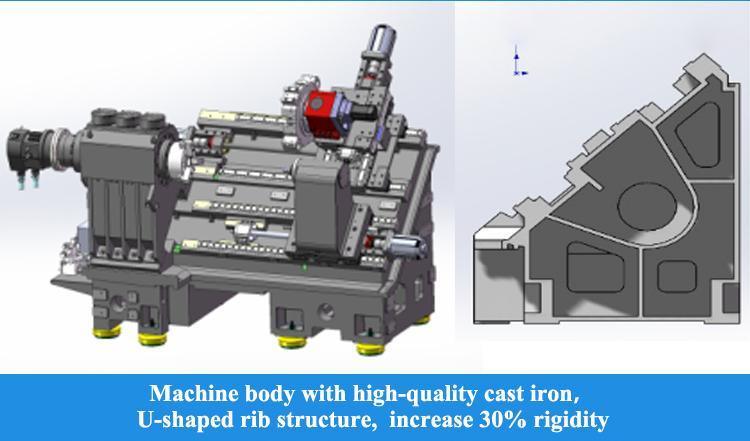

Sela anti-flexão
A extensão do trilho-guia é razoavelmente ampliada, a estrutura do sistema de movimento é otimizada e o corpo principal da sela da cama é projetado em forma de arco para garantir a rigidez geral de componentes importantes.
SMTCL Motor Shaft CNC Lathe HTC40H para processamento de eixo longo de alta eficiência 7

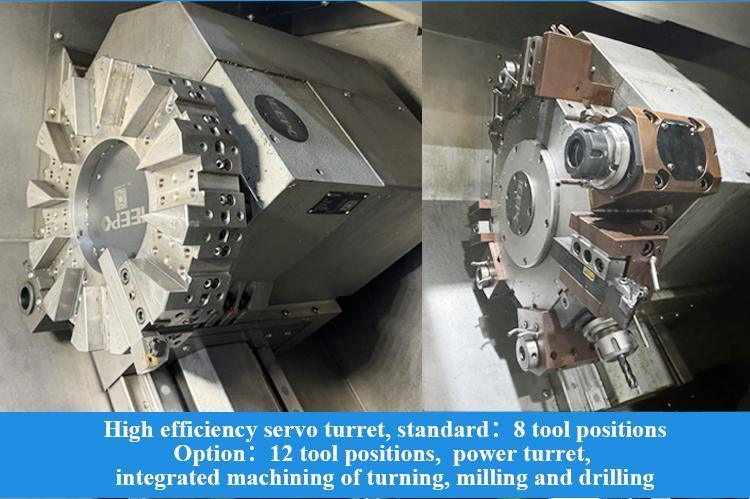

Torre servo alimentada eficiente
Interface BMT padrão, conexão de alta rigidez; a ferramenta é acionada pela interface DIN1809, que possui transmissão confiável e baixa taxa de falhas; o motor de acionamento é montado lateralmente e de estrutura compacta; é equipado com eixo C de alta precisão e dispositivo de freio para obter processamento integrado de alta eficiência de torneamento, fresamento e perfuração.
SMTCL Motor Shaft CNC Lathe HTC40H para processamento de eixo longo de alta eficiência 8
Porta-ferramentas de resfriamento interno
O suporte de ferramenta de resfriamento interno opcional e a saída de água do centro da ferramenta realizam uma remoção eficiente de cavacos durante a usinagem do furo interno e garantem a qualidade do processamento
SMTCL Motor Shaft CNC Lathe HTC40H para processamento de eixo longo de alta eficiência 9
Capacidade de fresamento de ferramenta acionada
Material da peça: HT200
Modelo de ferramenta: ombro quadrado Ф20
fresa
Status de resfriamento: resfriamento a água
Capacidade de perfuração da ferramenta acionada
Material da peça: HT200
Modelo de ferramenta: broca helicoidal Ф16
Status de resfriamento: resfriamento a água

SMTCL Motor Shaft CNC Lathe HTC40H para processamento de eixo longo de alta eficiência 10

Parâmetros do produto:
Projeto
Unidade
HTC40H(Q)/500
HTC40H(Q)/1000
Máx. diâmetro de corte.
milímetros
Φ380
Φ380
Comprimento máximo de corte
milímetros
500
1000
Máx. dia de natação. sobre a cama
milímetros
Φ560
Φ560
Máx. natação dia.on slide
milímetros
Φ350
Φ350
Fuso
Modelo de nariz de fuso

A2-6
A2-6
Diâmetro interno do rolamento dianteiro.
milímetros
100
100
Conicidade do fuso e tamanho do furo

1:20;Φ70
1:20;Φ70
Dia. do furo do fuso

Φ65
Φ65
Diâmetro máximo da barra.
milímetros
Φ50
Φ50
Diâmetro padrão do mandril.
polegada
8
8
Faixa de velocidade do fuso
rpm
4500
4500
Torque nominal do fuso
N·m
136(769 r/min)
136(769 r/min)
Fuso máx. torque
N·m
245(576 r/min)
245(576 r/min)
Potência de saída do motor principal contínua/15 min.
kW
15/11
15/11
Eixo X/Z
Movimento rápido do eixo X/Z
m/min
30
30
Curso do eixo X
milímetros
200
200
Curso do eixo Z
milímetros
560
1050
Contraponto



Viagem do cabeçote móvel
milímetros
500
920
Método de acionamento do cabeçote móvel

Acionamento hidráulico
Acionamento hidráulico
Orifício cônico do cabeçote móvel
Morse
MT-5
MT-5
Torre
Tipo de torre

Torre servo horizontal de 8 estações
Torre servo horizontal de 8 estações
Altura central
milímetros
100
100
Precisão de posicionamento repetido de indexação da torre
Seg.
±1,6
±1,6
Se pudesse escolher uma ferramenta próxima

sim
sim
Outros
Distância entre o centro do fuso e o chão
milímetros
1015
1015
Peso líquido da máquina-ferramenta
kg
4200
4750
Capacidade elétrica total
KVA
27
27
Dimensões totais (CxLxA)
milímetros
2750×1890×1900
3620×1890×1900
Nota: Os parâmetros fornecidos na tabela são apenas para referência. Se houver alguma alteração, consulte o produto real.
Configuração padrão:

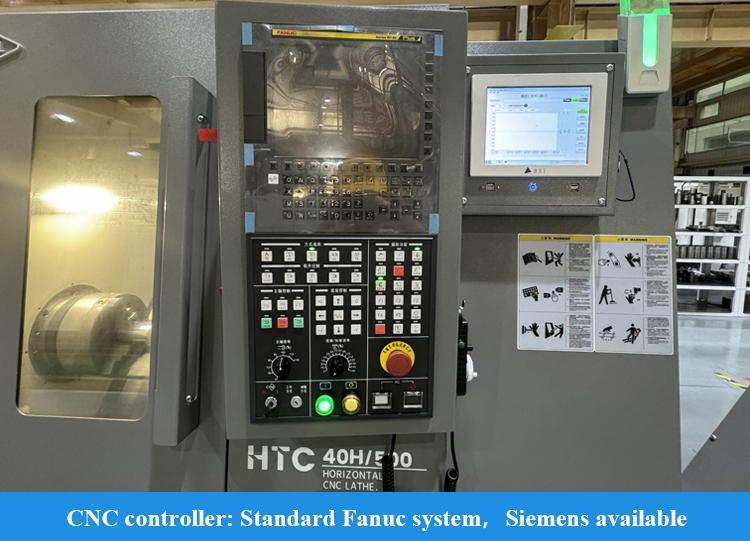

1, Sistema FANUC-0i-TF Plus (5) (Série H/S)
2, Sistema GSK988TA (Série Q)
3, fuso tipo manga
4, cilindro de óleo de mandril oco
Carro de servo-ferramenta de 5,8 estações

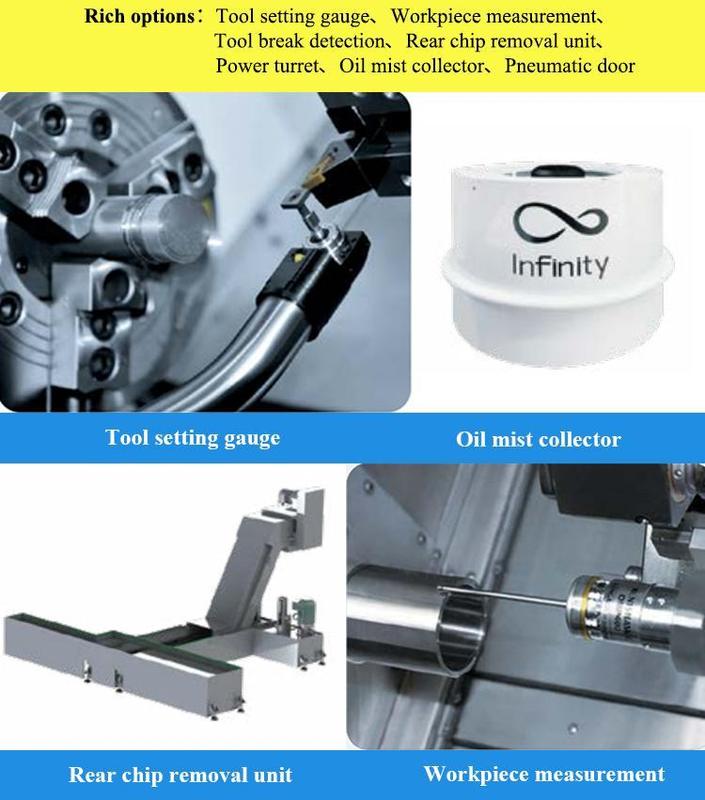

Configuração opcional:
1, sistema Siemens
2, medidor de configuração de ferramenta
Carro de servoferramenta de 3,12 estações
4, medição da peça
5, carro de ferramenta elétrica
6,coletor de névoa de óleo
7, unidade traseira de remoção de cavacos
8, detecção de danos à ferramenta
9,porta pneumática
NOSSO serviço:

Certifique-se de receber uma máquina de alta qualidade
1. Todas as peças precisam ser inspecionadas
2. Mais de 100 controles de processo de produção
3. Mais de 200 itens de inspeção
4. Processamento de amostra de cada máquina
5. 72 horas de teste antes da entrega

Por que nos escolher:
◆ Senso de qualidade superior, as solicitações dos clientes vêm em primeiro lugar
◆ 30 anos + história de P&D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de pesquisa e design
◆ Sistema de fornecimento estável e maduro
◆ Jovens vendedores e engenheiros ativos para serviços instantâneos (24 horas on-line)
◆ Atualização do mecanismo de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de design de estrutura: fácil manutenção e instalação, manutenção de baixo custo, não afeta a produção
Sobre nós:
SMTCL Motor Shaft CNC Lathe HTC40H para processamento de eixo longo de alta eficiência 11
Bem-vindo a nos visitar!
Xangai HD M&E Tech Co., Ltd está localizada em Xangai, China. Somos especializados em torno CNC, centro de usinagem vertical, centro de usinagem horizontal, centro de usinagem de pórtico, centro de usinagem de cinco eixos, centro de torneamento-fresamento e vários outros equipamentos CNC. Temos mais de 200 tipos de máquinas-ferramentas. A qualidade e a tecnologia dos produtos atingiram o nível avançado internacional.
Nossa fábrica tem mais de 80 anos de história na fabricação de máquinas-ferramentas. O primeiro torno, furadeira e mandriladora nasceram aqui. Eles têm sido um dos líderes da indústria de máquinas-ferramenta da China e a maior fabricante de máquinas-ferramenta na China. Os produtos de máquinas-ferramenta abrangem automóveis, aviação, novas energias, máquinas de construção, navios, válvulas de bombas, rolamentos, eletrônicos 3C, moldes e outras indústrias. Assumimos a missão de fornecer às máquinas-ferramentas tecnologia de ponta, alta qualidade e bom atendimento aos nossos clientes em todo o mundo!
Nossa fábrica:

SMTCL Motor Shaft CNC Lathe HTC40H para processamento de eixo longo de alta eficiência 12

Exposição:

SMTCL Motor Shaft CNC Lathe HTC40H para processamento de eixo longo de alta eficiência 13

PERGUNTAS FREQUENTES:

Q1. Você é uma empresa comercial ou de manufatura?

Somos uma empresa de manufatura.
Q2. Quais são os principais produtos da sua empresa?
Somos especializados em todos os tipos de máquinas, como torno CNC, fresadora CNC, centro de usinagem vertical, torno convencional, furadeira, furadeira radial e assim por diante.
Q3. Você pode fornecer máquina personalizada ou SPM (máquina para fins especiais)?
Sim, fornecemos soluções Smart CNC para nossos clientes, a fim de aumentar a eficiência.
Q4: Quais são os seus termos de garantia?
Forneceremos a substituição de peças que apresentem defeito por um período de 12 meses,
começando na data do conhecimento de embarque da máquina.
Q5. Quais são os serviços?
Pré-vendas:Soluções personalizadas, planejamento e design;Atendimento individualizado
Pós-venda:7 dias 24 horas de serviço on-line, orientação remota de instalação, encaixe com sistema de software do cliente
Q6: Por que escolher sua empresa?
Os produtos provenientes do desenvolvimento, design, fabricação e montagem de todo o processo produtivo são
realizado entre fábricas com uma cadeia produtiva completa que é a sua garantia mais confiável.
Q7: Sua empresa pode enviar pessoal técnico para nossa empresa e direcionar nossos trabalhadores para o exterior?
Podemos fornecer esse tipo de serviço. Quando as máquinas chegam ao local de instalação do comprador, podemos enviar engenheiros mecânicos e elétricos para instalar de acordo com a programação do comprador. Tudo isso pode ser cotado e listado no contrato. O vendedor cooperará com o comprador para lidar com o visto e a preparação da instalação antes de viajar para o exterior.
Q8: Quais são as condições de pagamento?
T/T pagamento inicial de 30% no pedido, pagamento do saldo de 70% antes do envio. carta de crédito irrevogável à vista
