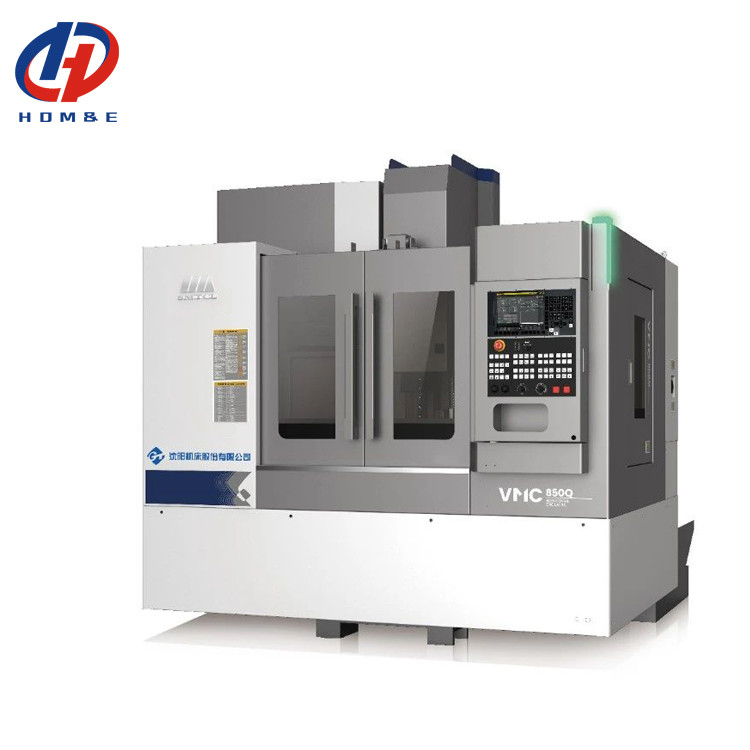

VMC850Q Centro de usinagem vertical de 3 eixos CNC Máquina VMC de 4 eixos CNC Centro de fresagem vertical
Detalhes do produto
| Marca: | SMTCL | Tipo: | VMC850Q VMC1000Q VMC1100Q |
|---|---|---|---|
| Nome do produto: | Centro fazendo à máquina vertical | Tamanho da mesa (L×W): | 1200×500 |
| Carga máxima na mesa: | 600 kg | X Viagem do eixo: | 1000mm |
| Y Axis Travel: | 500mm | Z Viagem do eixo: | 540mm |
| A.T.C.: | 24 ATC com braço robótico | ||
| Destacar |
Centro de Usinagem Vertical VMC850Q,Centro de usinagem vertical de 3 eixos,Centro de usinagem vertical de 4 eixos |
||
Descrição do produto
Descrição do Produto:
1, Design de alta rigidez e alta estabilidade
* Leito de fundição integral de alta resistência
* Guia de rolos de classe P de três eixos
* Coluna de arenque de longo alcance
Parâmetros do Produto:
|
Item
|
Unidade
|
VMC850Q
|
VMC1000Q
|
VMC1100Q
|
|
|
Capacidade
|
Curso do eixo X
|
mm
|
850
|
1000
|
1100
|
|
Curso do eixo Y
|
mm
|
500
|
500
|
620
|
|
|
Curso do eixo Z
|
mm
|
540
|
540
|
600
|
|
|
Nariz do fuso à superfície da mesa
|
mm
|
120-660
|
120-660
|
120-720
|
|
|
Nariz do fuso à superfície da coluna
|
mm
|
640
|
640
|
743
|
|
|
Mesa de trabalho
|
Tamanho da mesa (C×L)
|
mm
|
1000×500
|
1200×500
|
1300×610
|
|
Carga máxima na mesa
|
kg
|
600
|
600
|
1000
|
|
|
Tamanho da ranhura em T
|
mm
|
18×5
|
18×5
|
18×5
|
|
|
Fuso
|
Velocidade do fuso
|
rpm
|
10000
|
10000
|
10000
|
|
Cone do fuso/haste do fuso
|
mm
|
Cone 7/24
|
Cone 7/24
|
Cone 7/24
|
|
|
BT40
|
BT40
|
BT40
|
|||
|
Motor do fuso
|
kW
|
7.5/11
|
7.5/11
|
11/15
|
|
|
Torque máximo de saída
|
N.m
|
35.8/70
|
35.8/70
|
52.5/95.5
|
|
|
Tipo de acionamento do fuso
|
|
Correia dentada síncrona
|
|||
|
Ferramentas
|
Modelo do porta-ferramentas
|
|
MAS 403 BT40
|
||
|
Modelo do pino de tração
|
|
MAS 403 P40T-I
|
|||
|
Taxa de avanço
|
Avanço rápido X,Y,Z
|
m/min
|
48/48/48
|
||
|
Potência do motor de 3 eixos (X/Y/Z)
|
kW
|
1.8/1.8/3
|
1.8/1.8/3
|
3/3/3
|
|
|
Torque do motor de 3 eixos (X/Y/Z)
|
N·m
|
11/11/20
|
11/11/20
|
20/20/20
|
|
|
Taxa de avanço de corte máxima
|
mm/min
|
1-20000
|
|||
|
A.T.C
|
Tipo
|
pc
|
ATC com braço robótico
|
||
|
Modo
|
|
Seleção da ferramenta mais próxima em bi-direção
|
|||
|
Capacidade
|
Pcs
|
24
|
|||
|
Comprimento máximo da ferramenta
|
mm
|
300
|
|||
|
Peso máximo da ferramenta
|
kg
|
7
|
|||
|
Diâmetro máximo do disco da ferramenta - Completo
|
mm
|
80
|
|||
|
Diâmetro máximo do disco da ferramenta - Adjacente
|
mm
|
150
|
|||
|
Tempo de troca de ferramenta (T-T)
|
seg
|
2.5
|
|||
|
A altura entre a mesa e o chão
|
mm
|
900
|
900
|
950
|
|
|
Outros
|
Dimensões gerais
(C×L×A)
|
mm
|
2400×2975×2840
(Exclui transportador de cavacos)
|
2700×2975×2840
(Exclui transportador de cavacos)
|
2940×3450×3050
(Exclui transportador de cavacos)
|
|
Peso líquido da máquina
|
kg
|
5100
|
5400
|
6200
|
|
|
Requisitos de potência total
|
KVA
|
18
|
18
|
25
|
|
|
Configuração padrão:

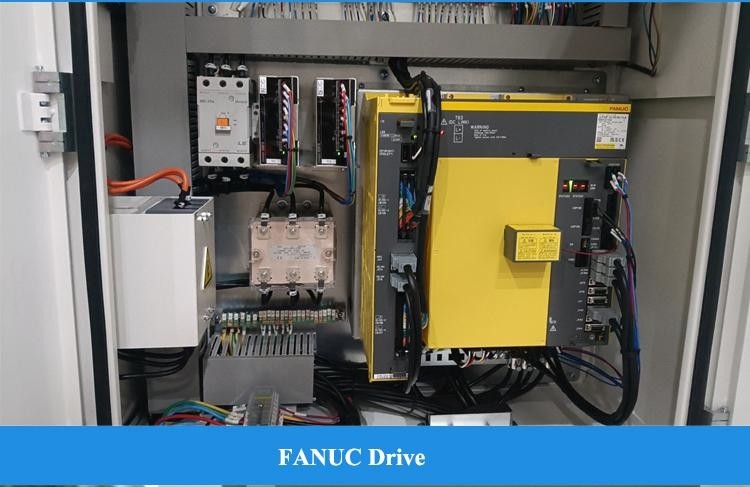

1. Sistema de controle FANUC OI-MF TYPE(5)β

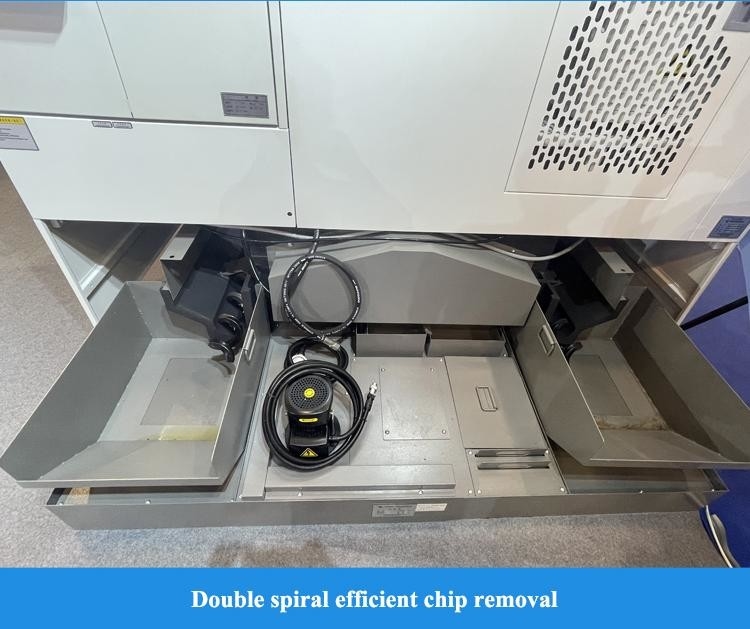

2. Fuso de 10000 RPM, conectado por correia 3. Magazine de ferramentas com manipulador de 24 discos 4. Tanque de água + cavacos de lavagem do leito 5. Pistola de ar limpo, luz de trabalho, luz de advertência |
Configuração seletiva:
1. Sistema Fanuc Oi-MF TAPE(l)β
2. Sistema Fanuc Oi-MF TAPE(l)α 3. Sistema CNC Siemens 828D 4. Fuso mecânico de conexão direta de 12000 RPM 5. Fuso motorizado de 16000 RPM, 24000 6. Mesa rotativa do 4º eixo 7. Refrigeração interna 2MPa, 3MPa, 5MPa, 7MPa 8. Separador óleo-água 9. Removedor de cavacos de corrente 10. Pistola de água limpa 11. Inspeção de ferramentas e peças 12. Porta automática 13. Trava da porta de segurança 14. Armário elétrico e ar condicionado |
||||
NOSSO Serviço:
Garantir que você receba uma máquina de alta qualidade
1. Cada peça precisa ser inspecionada
2. Mais de 100 processos de produção controlados
3. Mais de 200 itens de inspeção
4. Processamento de amostras de cada máquina
5. 72 horas de teste antes da entrega
◆ 30 anos + histórico de P&D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de pesquisa e design
◆ Sistema de fornecimento estável e maduro
◆ Vendas e engenheiros jovens e ativos para serviços instantâneos (24 horas online)
◆ Atualização do mecanismo de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de design de estrutura: fácil manutenção e instalação, manutenção de baixo custo, não afeta a produção
Perguntas frequentes:
Q1. Você é uma empresa comercial ou uma empresa de fabricação?
a partir da data do conhecimento de embarque da máquina.
Pré-venda: soluções personalizadas, planejamento e design; serviço individual
Pós-venda: serviço online 7 dias 24 horas, orientação remota de instalação, conexão com o sistema de software do cliente
realizados entre as fábricas com uma cadeia de produção completa, que é sua garantia mais confiável.
