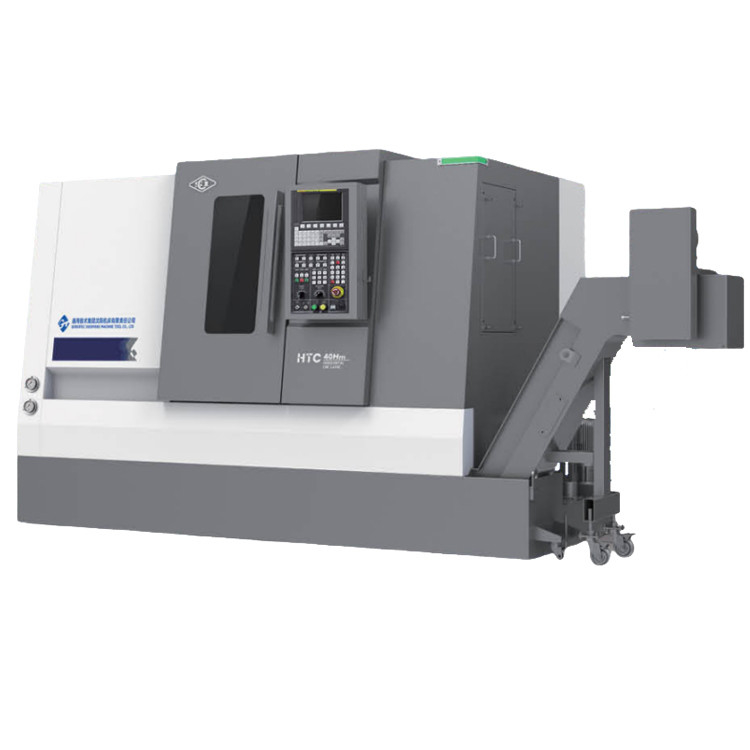

Torno CNC de precisão grande espessura fuso HTC40Q BMT55 Power Turret Slant Bed Torno CNC com eixo Y

Torno CNC de precisão grande espessura fuso HTC40Q BMT55 Power Turret Slant Bed Torno CNC com eixo Y

Torno inclinado do CNC da cama

HTC40Q BMT55 Torno CNC

Torno CNC de eixo Y

Lugar de origem:

China

Marca:

SMTCL

Certificação:

CE ISO certification

Número do modelo:

HTC40H

Contacte-nos
Solicite um orçamento
Detalhes do produto
Marca:
SMTCL
Model Number:
HTC40H
Palavra-chave:
Centro de torneamento CNC horizontal
Comprimento de Max.Cutting:
1000 mm
Diâmetro de Máximo Corte.:
380mm
Max. A nadar dia. Sobre a cama.:
560 mm
X axis travel:
200mm
Z axis travel:
1050mm
Spindle speed:
4500 r/min
Termos de pagamento e envio
Quantidade de ordem mínima
1
Detalhes da embalagem
A caixa de madeira, a caixa de lata, outras embalagens navegáveis.
Tempo de entrega
45 a 60 dias
Termos de pagamento
T/T, L/C, Western Union
Habilidade da fonte
50 conjuntos por mês
Descrição do produto

Torno CNC de precisão grande espessura fuso HTC40Q BMT55 Power Turret Slant Bed Torno CNC com eixo Y 0

Descrição do produto:

Torneio CNC de precisão grande espessura fuso HTC40H BMT55 Power Turret Leito inclinado Torneio CNC com eixo Y
O HTC40H integra tecnologias de fabricação inteligentes e avançadas. Com um design de cama inclinada a 45°, possui forte rigidez e excelente remoção de chips.A velocidade atinge 45-4500 rpmPode girar peças de eixo e disco, e realizar processamento como fios e arcos, adequado para produção eficiente em indústrias como automotiva e motor.

Características do produto:

1, Alta Eficiência
◆ Velocidade de travessia rápida de dois eixos
◆ Servo-cauda dividida
◆ Portador de ferramentas servo de alta eficiência
◆ Processamento integrado multi-sequência por sub-fuso opcional
2"High Precision" (Alta Precisão)
◆ Parafuso pré-estirado de alta precisão
◆ Tecnologia de compensação de erros
◆ Quantificação dos padrões de processo
◆ Padrões rigorosos de inspeção
3, Alta rigidez
◆ Cama de ferro fundido de alta qualidade e outros materiais de fundição

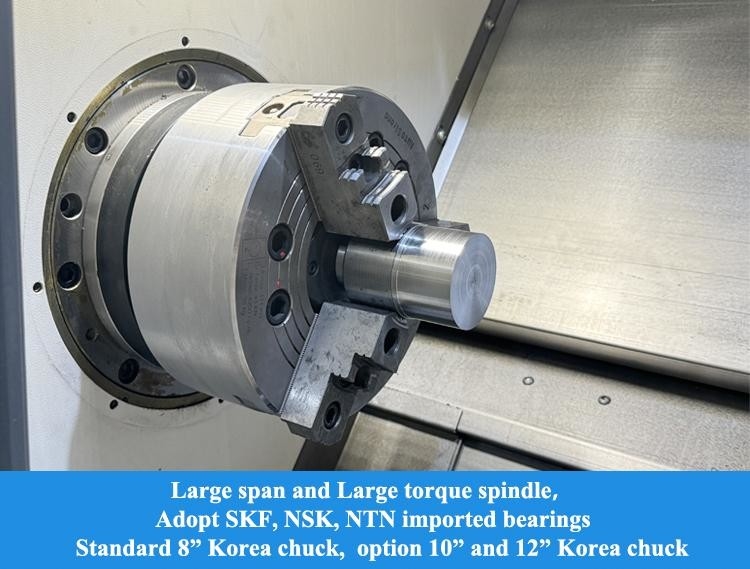

◆ Unidade de fuso de grande comprimento
◆ Espaço em forma de arco no leito anti-dobragem
◆ Pequena estrutura de fuso

Detalhes do produto:

Torno CNC de precisão grande espessura fuso HTC40Q BMT55 Power Turret Slant Bed Torno CNC com eixo Y 1
Velocidade de movimento rápida: 30 m/min
O servomotor é ligado diretamente ao parafuso de esferas através de um acoplamento, reduzindo os elos intermediários e alcançando uma transmissão sem lacunas.Os trilhos de guia do eixo X e Z adotam trilhos de guia de rolamento lineares importados para garantir uma elevada rigidez, boa performance dinâmica e precisão, aumentar a velocidade de funcionamento e melhorar a eficiência da produção.



Torno CNC de precisão grande espessura fuso HTC40Q BMT55 Power Turret Slant Bed Torno CNC com eixo Y 2

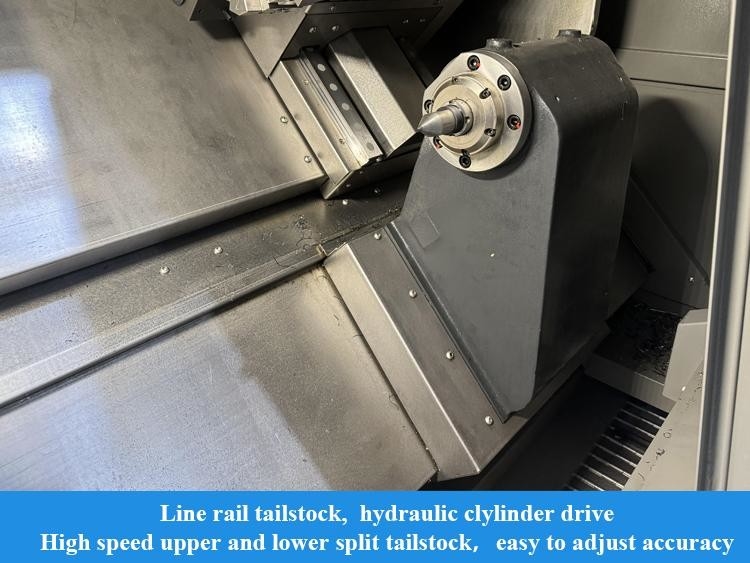

Servo-cauda dividida
A parte traseira pode ser deslocada de forma opcional,que pode controlar com precisão e ajustar de forma flexível a velocidade de movimento da cauda e a força de fixação de trabalho de acordo com os requisitos de processamento, permitindo que a cauda se aproxime rapidamente da peça de trabalho e se aperte sem impacto e pode fornecer feedback em tempo real sobre a posição de aperto.melhorar a produção
O sistema utiliza uma parte superior e inferior dividida, que facilita o ajuste da precisão e melhora a eficiência da manutenção.
Torno CNC de precisão grande espessura fuso HTC40Q BMT55 Power Turret Slant Bed Torno CNC com eixo Y 3
Estrutura pré-tensão dupla fixa
O eixo X desenvolve uma dupla estrutura de suporte fixa e utiliza um parafuso pré-estirado para compensar eficazmente a deformação pré-estirada e a elevação da temperatura.Ele coopera com uma estrutura de vedação especial para reduzir a elevação da temperatura do parafuso, alcançando assim alta precisão e alta precisão da estabilidade de alimentação da máquina-ferramenta
Torno CNC de precisão grande espessura fuso HTC40Q BMT55 Power Turret Slant Bed Torno CNC com eixo Y 4
Configuração do eixo Y
A configuração opcional do eixo Y, combinada com a torre movida por BMT, a estrutura do eixo C de alta precisão e uma variedade de suportes de ferramentas movidas, podem realizar um processamento de superfície complexo com uma instalação.
Torno CNC de precisão grande espessura fuso HTC40Q BMT55 Power Turret Slant Bed Torno CNC com eixo Y 5

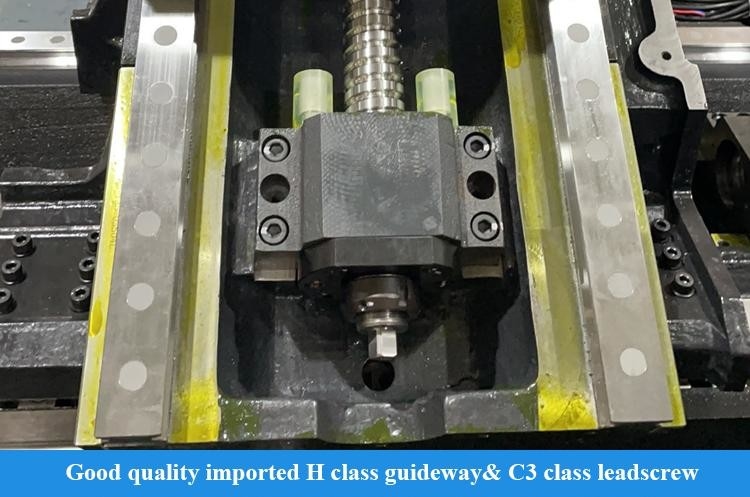

Parafusos de esferas de alta precisão
Utiliza parafusos importados de alta qualidade de grau C3 e trilhos de guia de grau H e é accionado diretamente por um servomotor para alcançar uma excelente precisão de funcionamento.
Torno CNC de precisão grande espessura fuso HTC40Q BMT55 Power Turret Slant Bed Torno CNC com eixo Y 6

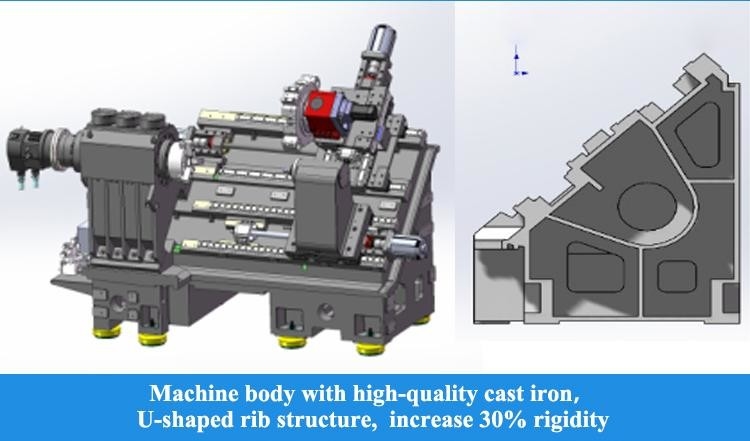

Sade anti-dobragem
O comprimento do carril de guia é razoavelmente alargado, a estrutura do sistema de movimento é otimizada,O corpo principal da sela de cama está concebido em forma de arco para assegurar a rigidez global dos componentes importantes..
Torno CNC de precisão grande espessura fuso HTC40Q BMT55 Power Turret Slant Bed Torno CNC com eixo Y 7

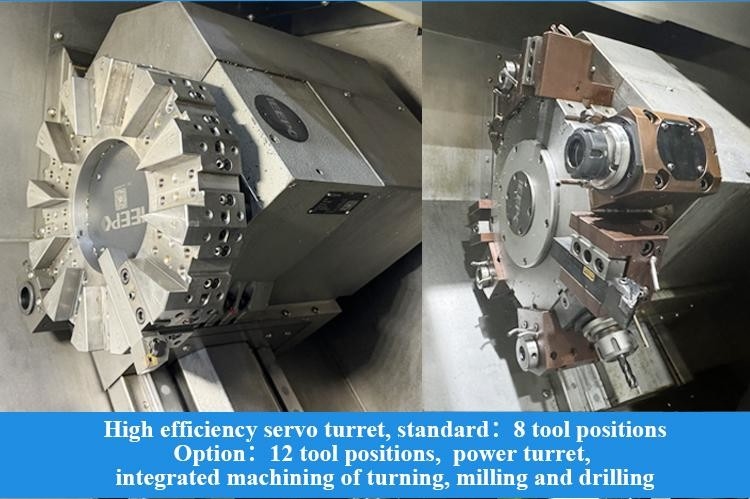

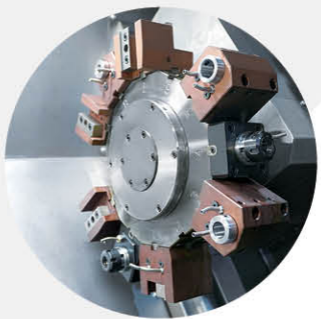

Turretas de servo-alimentação eficientes
Interface BMT padrão, ligação de alta rigidez; a ferramenta é accionada pela interface DIN1809, que possui transmissão fiável e baixa taxa de falha; o motor de accionamento é montado lateralmente e de estrutura compacta;É equipado com eixo C de alta precisão e dispositivo de travagem para obter um processamento integrado de alta eficiência de torneamento, fresagem e perfuração.
Torno CNC de precisão grande espessura fuso HTC40Q BMT55 Power Turret Slant Bed Torno CNC com eixo Y 8

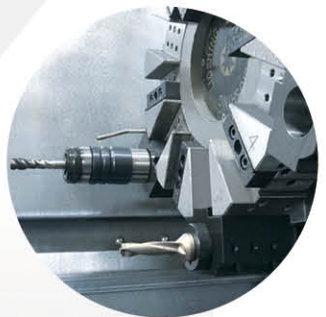

Detentor interno de ferramentas de arrefecimento
Opcional porta-ferramenta de resfriamento interno e saída de água do centro da ferramenta realçar a remoção de chip eficiente durante a usinagem do buraco interno e garantir a qualidade do processamento
Torno CNC de precisão grande espessura fuso HTC40Q BMT55 Power Turret Slant Bed Torno CNC com eixo Y 9
Capacidade de fresagem de ferramentas a motor
Material da peça: HT200
Modelo de ferramenta: Ф20 ombro quadrado
Máquina de corte de moagem
Estado de arrefecimento: arrefecimento por água
Capacidade de perfuração com ferramenta a motor
Material da peça: HT200
Modelo de ferramenta: furador de torção Ф16
Estado de arrefecimento: arrefecimento por água


Torno CNC de precisão grande espessura fuso HTC40Q BMT55 Power Turret Slant Bed Torno CNC com eixo Y 10

Parâmetros do produto:
Projeto
Unidade
HTC40H ((Q) /500
HTC40H(Q)/1000
Max, a cortar dia.
mm
Φ380
Φ380
Max. comprimento de corte
mm
500
1000
Max. A nadar dia. Sobre a cama.
mm
Φ560
Φ560
Max. dia de natação. no deslizamento
mm
Φ350
Φ350
Espinha
Modelo de nariz de fuso

A2-6
A2-6
Diâmetro interno do rolamento frontal.
mm
100
100
Conicidade do fuso e tamanho do buraco

1:20;Φ70
1:20;Φ70
Diâmetro do buraco do fuso

Φ65
Φ65
Max. Bar dia.
mm
Φ50
Φ50
Dia de chuque padrão.
polegada
8
8
Faixa de velocidade do fuso
r/min
4500
4500
Torque nominal do fuso
N·m
136 ((769r/min)
136 ((769r/min)
Max. torque do fuso
N·m
245 ((576) r/min)
245 ((576) r/min)
Potência de saída do motor principal contínua/15 min.
kW
A Bíblia, 15/11
A Bíblia, 15/11
Eixo X/Z
Movimento rápido do eixo X/Z
m/min
30
30
Viagem no eixo X
mm
200
200
Viagem no eixo Z
mm
560
1050
Aquecimento



Viagens de cauda
mm
500
920
Método de condução de cauda

Acionamento hidráulico
Acionamento hidráulico
Tailstock conical hole conical
Morse
MT-5
MT-5
Turretas
Tipo de torre

Servo-torreira horizontal de 8 estações
Servo-torreira horizontal de 8 estações
Altura do centro
mm
100
100
Precisão de posicionamento de repetição da indexação da torre
Seg.
± 16
± 16
Se pudesse escolher ferramenta perto

- Sim, sim.
- Sim, sim.
Outros
Distância entre o centro do fuso e o piso
mm
1015
1015
Peso líquido da máquina-ferramenta
Quilos
4200
4750
Capacidade elétrica total
KVA
27
27
Dimensões globais ((LxWxH)
mm
2750×1890×1900
3620×1890×1900
Nota: Os parâmetros indicados no quadro são apenas de referência.
Configuração normal:

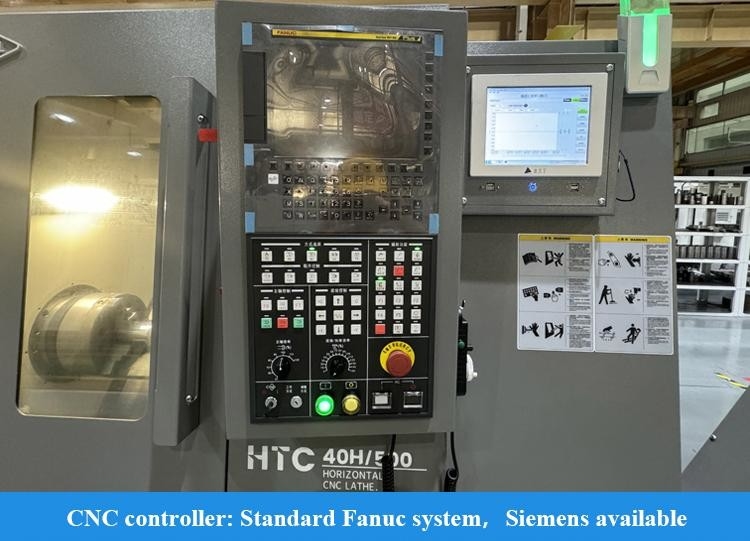

1Sistema FANUC-0i-TF Plus (5) (série H/S)
2Sistema GSK988TA (série Q)
3"Fusão de mangas"
4"Cilindro de óleo de chuck vazio"
5Carrinho de ferramentas servo de 8 estações

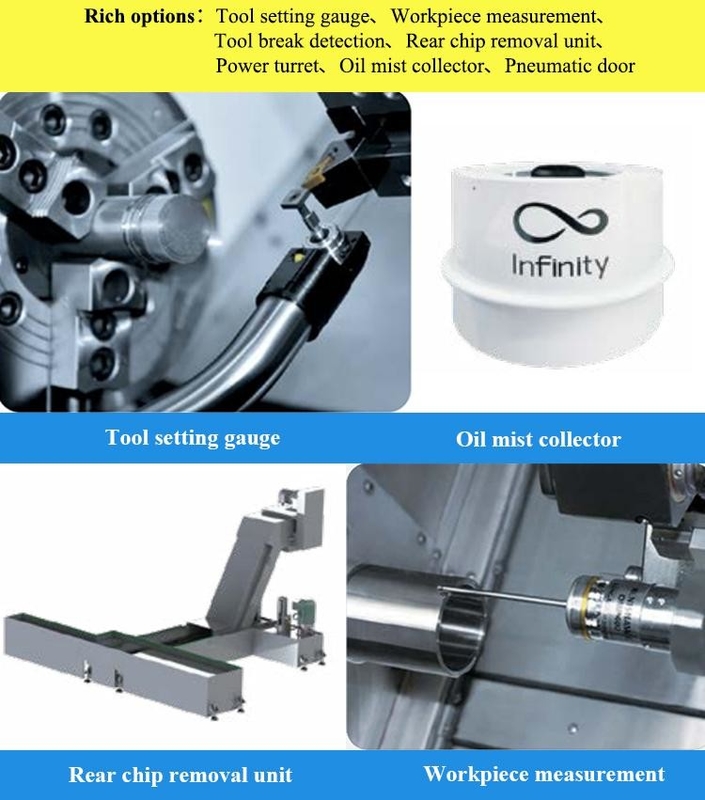

Configuração opcional:
1Sistema Siemens
2"Método de configuração da ferramenta"
3Carrinho de ferramentas servo de 12 estações
4"Medida da peça de trabalho"
5Carrinho de ferramentas elétricas
6Coletor de névoa de óleo
7, Unidade de remoção de chips traseira
8Detecção de danos na ferramenta
9A porta pneumática.
