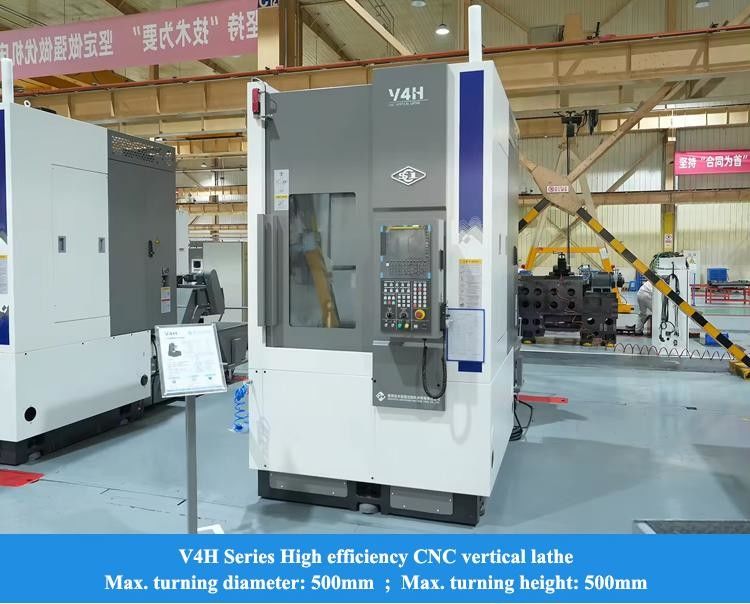

Name: Torno CNC vertical SMTCL V4H Máquina fresadora vertical CNC Combinação de máquina fresadora de torno vertical
Brand: Shanghai HD ME Tech Co., Ltd.
SKU: V 4H
Availability: InStock

Casa > produtos > Tornos verticais do CNC >

Torno CNC vertical SMTCL V4H Máquina fresadora vertical CNC Combinação de máquina fresadora de torno vertical

Máquina de torno CNC vertical SMTCL

Estrutura do corpo de elevada rigidez

Torno CNC vertical de alta eficiência

Lugar de origem:

China

Marca:

SMTCL/SYMG

Certificação:

ISO certification

Número do modelo:

V 4H

Documento:

8-GT SMTCL V Series Vertica...he.pdf

Contacte-nos

Solicite um orçamento

Detalhes do produto

Marca:

SMTCL

Número do modelo:

V 4H

Nome:

Máquina de torno CNC vertical

sistema de controle:

SIEMENS GSK FANUC (opcional)

Diâmetro máximo de corte:

Φ500

Diâmetro máximo do balanço:

Φ650

Altura máxima de corte:

500

Curso do eixo X:

290

Curso do eixo Z:

530

Turretas:

Servo-torre horizontal de 8 posições

Termos de pagamento e envio

Quantidade de ordem mínima

1 conjunto

Detalhes da embalagem

A caixa de madeira, a caixa de lata, outras embalagens navegáveis.

Tempo de entrega

45 a 60 dias

Termos de pagamento

L/C, T/T, Western Union

Habilidade da fonte

50 conjuntos por mês

PRODUTOS RELACIONADOS

Vídeo

Torno CNC vertical SMTCL V4H Máquina fresadora vertical CNC Combinação de máquina fresadora de torno vertical

Obtenha o melhor preço

Única coluna CK5116 C5116 dos tornos verticais resistentes do CNC

Obtenha o melhor preço

Máquina dobro do torno vertical do CNC da coluna do torno vertical de 30KW 45KW grande

Obtenha o melhor preço

Máquina de gerencio vertical resistente servo do torno do torno CK5225 C5225T do CNC da C.A.

Obtenha o melhor preço

Contacte-nos

+8613916455787

sales@huidijd.com

86-021-61195255

Contacte agora

Descrição do produto

Torno CNC vertical SMTCL V4H Máquina fresadora vertical CNC Combinação de máquina fresadora de torno vertical 0

SMTCL Vertical CNC Lathe V4H CNC Vertical Milling Machine Lathe Milling Machine Combo Vertical CNC Lathe

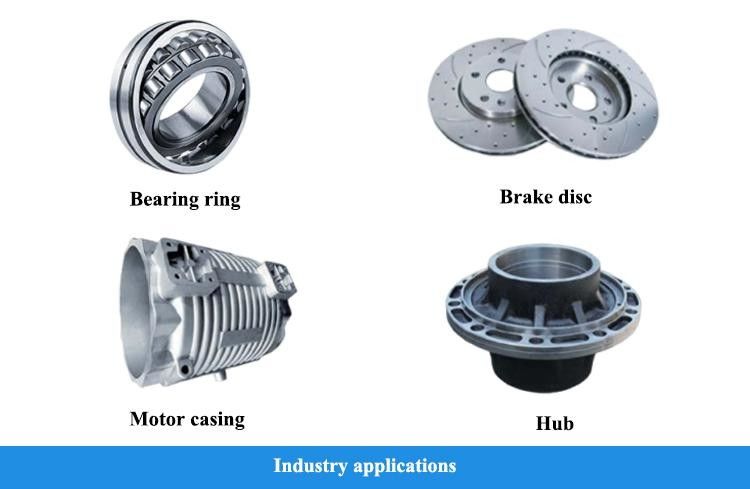

V série CNC torno vertical é a terceira geração de novo torno CNC vertical de nossa nova estrutura técnica atualizada, com excelente rigidez, estabilidade e precisão de processamento,apoio a peças funcionais importadas de alta qualidade, amplamente utilizado em novas energias, automóveis, rolamentos e outras indústrias de processamento, para fornecer aos clientes uma excelente experiência.

Características de uma olhada

Alta rigidez
- Estrutura do leito de alta rigidez
- Coluna de alta rigidez e de longa envergadura
- Estrutura de trilho de orientação de alta rigidez
Alta estabilidade
- Layout simétrico
- Largo de descarga de chips Cama angular
Alta precisão e alta eficiência
- Portador de ferramentas de alta eficiência
- Sistema de eixo e alimentação de alto desempenho
Desempenho de alto custo
- Várias opções de configuração estão disponíveis
- Função eficiente e inteligente
- Configuração razoável dos componentes funcionais
Fácil de operar
- Otimizar a altura e a distância de alimentação
- Painel de controlo de altura moderada

Detalhes do produto

Estrutura do corpo de elevada rigidez

Todas as superfícies de contato principais, todas resolvidas por arranhões, podem manter a precisão e estabilidade durante o corte pesado.

Coluna de grande espaço com elevada rigidez

Sólido, anti-vibração, anti-transformação, mais adequado para torre vertical e torre integrada.

Estrutura de guias de alta rigidez

Guia de rolos lineares de configuração de dois eixos, forte rigidez, com excelente capacidade de corte, mais adequado para a configuração do porta-ferramentas vertical para corte pesado.

Corpo com borracha de grande ângulo

A base adota um grande ângulo de descarga de chip para eliminar a área propensa ao acúmulo de chips, efetivamente evitar o acúmulo de chips de ferro, descarga de chip suave,e melhorar a estabilidade de processamento.

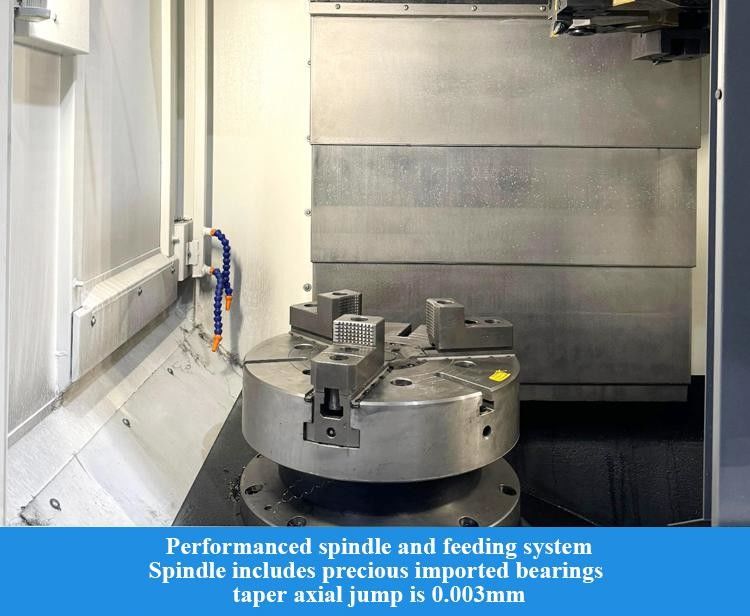

Sistema de alimentação e fuso funcional

O fuso adota rolamentos importados de alta precisão, alta precisão de escoamento radial do eixo final do cone, especialmente adequado para processar peças de corte de alta dureza, grandes,reduzindo consideravelmente a vibração e o erro térmico gerados durante o processamento, baixa taxa de falha, alta eficiência.

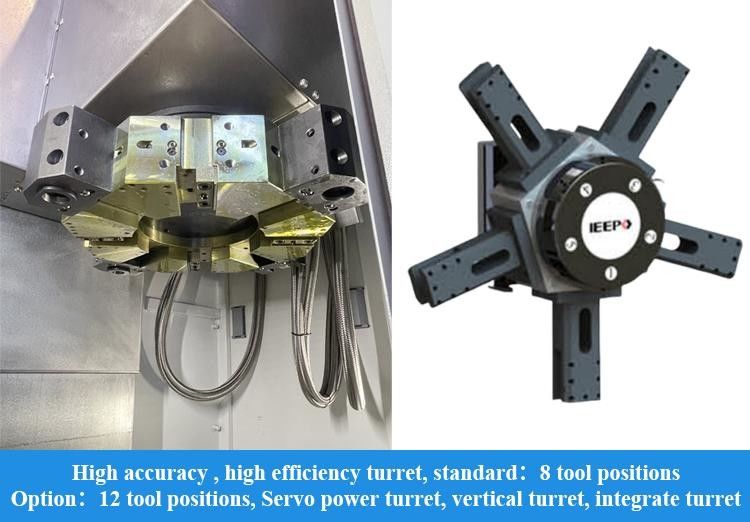

Portador de ferramentas de alta eficiência

Estrutura simples, forte rigidez, rápida transposição, tempo de transposição da ferramenta adjacente 0,25 s, tempo de transposição da extremidade mais distante 0,79 s, precisão de mudança repetida de ferramenta ± 1,6 ", para alcançar alta precisão,alta eficiência, processamento de alta fiabilidade.

ATC Biblioteca de facas

No processo de usinagem, a biblioteca de ferramentas ATC tem a função de seleção de ferramentas, que pode fornecer 10/12 posições de ferramentas, resolver o problema da escassez de ferramentas e interferência de ferramentas,e encurtar o tempo de troca de ferramentas.

Servomotor de duas velocidades

Usar código M pode obter baixa velocidade e alto torque de saída ou alta velocidade e baixo torque, satisfazer a alta velocidade do cliente e grande pedido de torque.

Torno CNC vertical SMTCL V4H Máquina fresadora vertical CNC Combinação de máquina fresadora de torno vertical 1

Especificações do produto

Ponto	Unidade	V4H
Grau de precisão		IT6
Parâmetros técnicos
Diâmetro máximo de corte	mm	Φ500
Diâmetro máximo do balanço	mm	Φ650
Altura máxima de corte	mm	500
Espinha
Fusão e coníferas do fuso		A2-8
Tamanho padrão do parafuso	Inch!	12 (((☆ 15,☆ 18)
Velocidade máxima do fuso	r/min	2500
Torque nominal do fuso	N.m	549
Potência de saída do motor principal contínua/30 min	KW	18.5/26
Eixo X/Z
Transecção rápida do eixo X	m/min	20
Traseira rápida do eixo Z	m/min	20
Viagem no eixo X	mm	290
Viagem no eixo Z	mm	530
Turretas
Tipo		Servo-torre horizontal de 8 posições
Altura do centro	mm	100
Posicionamento de repetição rotativo da torre	""	± 16
Posição
Eixo X	mm	0.008
Eixo Z	mm	0.008
Repita o posicionamento
Eixo X	mm	0.005
Eixo Z	mm	0.005
Peso da máquina	Quilos	6000
Dimensões da máquina ((Sem transportador)	mm	2235 × 1570 × 3030

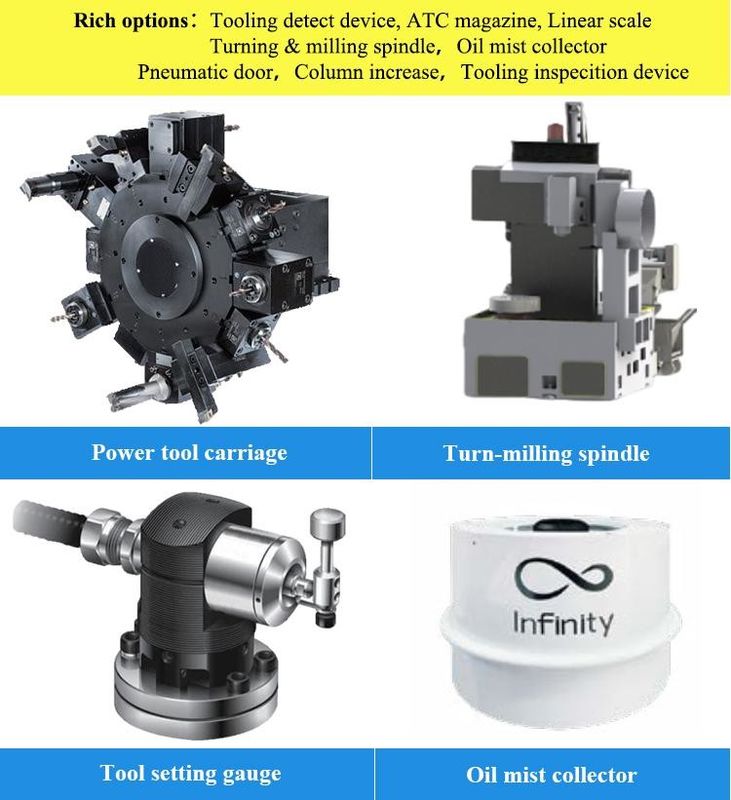

Configuração padrão	Configuração seletiva

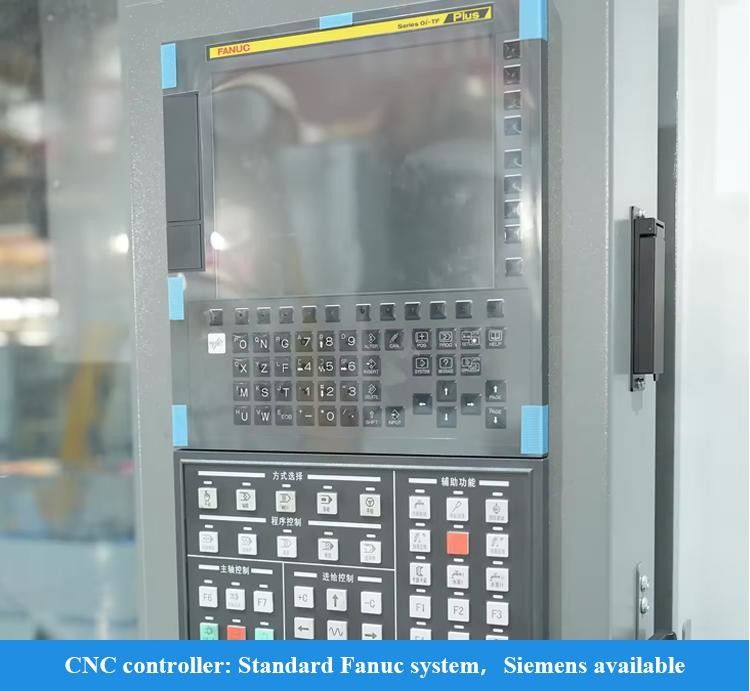

10.4 Sistema Fanuc	Estacionamento da ferramenta elétrica
Equipamento de lubrificação	Coluna elevada
Para a produção de óleos essenciais, o produto deve ser fabricado a partir de óleos essenciais.	Apoio vertical da ferramenta
Equipamento hidráulico	Detecção de ferramentas
Guia de rolos	Ferramentas de torneamento e moagem
Placa de segurança	Balsa de ensaio
Extractor de chips de cadeia	Coletor de névoa de óleo
Luz tricolor	Portas pneumáticas
Chip de descarga lateral	Balança de grelha
Lâmpadas	Separação óleo-água
Interruptor de pé	Tanque de água de alta pressão
Bloqueio da porta	ATC Biblioteca de facas
Arma de água	Máquinas de limpeza e de limpeza de veículos
	Palco traseiro
