SMTCL Vertical CNC Lathe V6 Heavy Duty 3 Axis Vertical CNC Lathe Machine
Marca:
SMTCL
Número do modelo:
V2 V4
Local de Origem:
China
Certificação:
CE ISO certification
Quantidade mínima de pedido:
1
Capacidade de fornecimento:
50 conjuntos por mês
Detalhes do produto
| Marca: | SMTCL | Número do modelo: | V2 V4 |
|---|---|---|---|
| Cnc ou não: | CNC | Palavra-chave: | Torno CNC vertical |
| Tipo de ponta do fuso: | A2-8 | Potência de saída do motor principal: | 15/18.5kW |
| Diâmetro máximo do balanço sobre o leito: | Φ500 /Φ650 mm | Altura de corte máxima: | 350/500 mm |
| Destacar |
Combinação de moagem de torno CNC vertical,Torno CNC vertical de trabalho pesado,Torno CNC vertical |
||
Descrição do produto
Descrição do produto:
SMTCL Vertical CNC Lathe V6 Heavy Duty 3 Axis Vertical CNC Lathe Machine
O torno vertical CNC é uma máquina-ferramenta para usinagem de peças de trabalho, caracterizada por um fuso perpendicular à superfície de trabalho.Ele usa um sistema de controle numérico para controlar o movimento da ferramenta para alcançar uma operação de usinagem precisaO torno vertical CNC é geralmente composto por um corpo de máquina-ferramenta, uma bancada de trabalho, um fuso, um suporte de ferramentas, um sistema CNC, etc. O corpo da máquina é geralmente composto por uma cama, uma coluna e um feixe,fornecendo suporte estável e rigidezO banco de trabalho é uma plataforma para segurar peças de trabalho e pode ser levantado e girado conforme necessário.e a velocidade e a velocidade de alimentação podem ser controladas pelo sistema CNC. O suporte de ferramenta é uma parte usada para fixar a ferramenta, que pode realizar a alimentação e rebobinagem da ferramenta.que pode controlar a pista em movimento e os parâmetros de usinagem da ferramenta através do programa. O torno vertical CNC tem as vantagens de alta precisão, alta eficiência e forte flexibilidade. Pode realizar uma variedade de operações de usinagem, como torneamento, fresagem, perfuração, etc.Através da programação do sistema de controlo numéricoOs tornos verticais CNC são amplamente utilizados na indústria aeroespacial, automotiva,Processamento de moldes e outros campos.Características do produto:

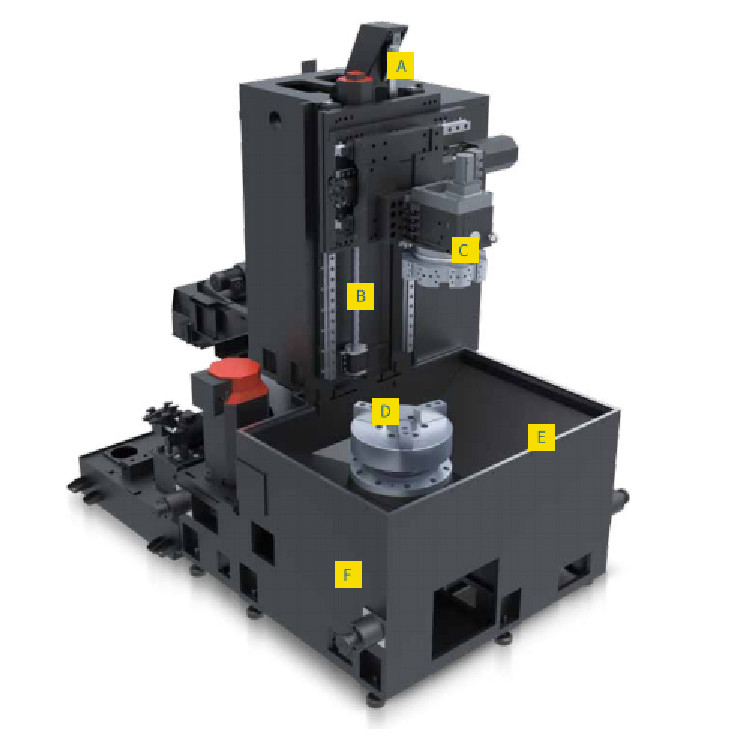

A. Balanço de nitrogénio
O mecanismo de equilíbrio de nitrogénio independente assegura um movimento rápido no eixo Z e apresenta proteção ambiental e poupança de energia.
B. Estrutura compacta
A estrutura da unidade principal é compacta e a sua área é reduzida
C, dois eixos de alta velocidade
A eficiência da maquinaria é efectivamente melhorada
D. Fuso integral
O fuso de alta rigidez garante um corte mais suave e a estrutura à prova d'água de duplo labirinto garante a fiabilidade do fuso.

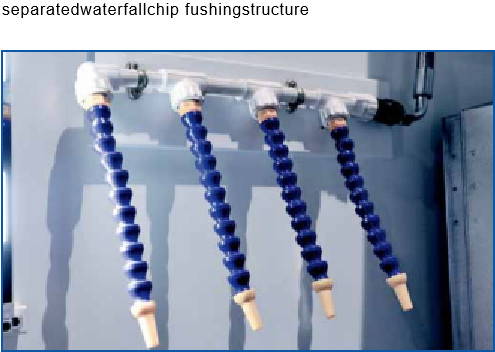

E. Grande ângulo de descarga da ficha
O ângulo de descarga do chip é alargado para assegurar uma descarga suave do chip.
F, Integralbe
A cama é analisada e otimizada para aumentar a rigidez da máquina-ferramenta.
Detalhes do produto:
Série V2Torno CNC vertical
The productfeatures compact and robust high rigidity structure and applies to machining of automotive components such as small-sizebrake disc and flywheel as well as electric motor and water pump housingO produto pode ser utilizado para torção suave/dura de suportes de pequena dimensão e é capaz de realizar a substituição da moagem por torção.
Torno CNC vertical da série V4
O produto apresenta uma combinação perfeita de elevado desempenho de usinagem e baixa ocupação da superfície do chão, e aplica-se à usinagem de componentes automóveis, tais como o eixo da roda, o disco do travão e o volante, etc.O produto pode igualmente ser utilizado para torneamento suave/duro de rolamentos e é capaz de realizar a substituição da moagem por torneamentoO produto é capaz de realizar a rotação do disco de travagem após a instalação do eixo auxiliar, aumentando substancialmente a eficiência e a precisão de usinagem.
Parâmetros do produto:
|
Ponto
|
Unidade
|
V2S
|
V4C
|
V4S
|
|
Capacidade de usinagem
|
||||
|
Diâmetro máximo do balanço sobre o leito
|
mm
|
Φ500
|
Φ650
|
Φ720
|
|
Altura máxima de corte
|
mm
|
350
|
500
|
650
|
|
Diâmetro máximo de corte
|
mm
|
Φ330
|
Φ500
|
Φ600
|
|
Espinha
|
||||
|
Tipo de nariz de fuso
|
|
A2-8
|
A2-8
|
A2-11
|
|
Faixa de velocidade do fuso
|
r/min
|
50-3000
|
50-2500
|
50-2500
|
|
Potência de saída do motor principal
|
KW
|
15/18.5
|
15/18.5
|
22/30
|
|
Torque de saída máximo do fuso
|
Nm
|
472 motor β
Motor 530 α
|
549 motor β
715 motor α
|
1160 motor β
1169 motor α
|
|
Diâmetro da válvula
|
polegada
|
10 ¢
|
12 ¢
|
15 ¢
|
|
Alimentação
|
||||
|
Velocidade de travagem rápida no eixo X
|
m/min
|
30
|
18
|
18
|
|
Velocidade de travagem rápida no eixo Z
|
r/min
|
30
|
18
|
18
|
|
Viagens
|
||||
|
Viagem no eixo x
|
mm
|
200
|
300
|
300
|
|
Viagem no eixo Z
|
mm
|
400
|
520
|
690
|
|
Ponto de ferramentas
|
||||
|
Tipo de poste de ferramenta
|
|
Posição horizontal de 8
|
Posição horizontal de 8
|
Posição horizontal de 8
|
|
Tamanho da ferramenta
|
|
25*25/Φ40
|
25*25/Φ50
|
25*25/Φ50
|
|
Precisão
|
||||
|
Precisão de usinagem
|
|
IT6
|
IT6-IT7
|
IT6-IT7
|
|
Formas e asperezas das peças obtidas por usinagem
|
|
Ra1.25
|
Ra1.6
|
Ra1.6
|
|
Precisão de posicionamento
|
||||
|
Eixo X
|
mm
|
0.008
|
0.008
|
0.008
|
|
Eixo Z
|
mm
|
0.008
|
0.008
|
0.008
|
|
Repetibilidade do posicionamento
|
||||
|
Eixo X
|
mm
|
0.004
|
0.005
|
0.005
|
|
Eixo Z
|
mm
|
0.005
|
0.005
|
0.005
|
|
Capacidade máxima de carga
|
||||
|
Discos (incluindo os cilindros)
|
Quilos
|
300
|
350
|
400
|
|
Peso da máquina
|
||||
|
Unidade principal
|
Quilos
|
4500
|
6800
|
7300
|
|
Dimensão global
|
||||
|
L×W×H
|
mm
|
2000*1370*2275
|
2260*1780*2880
|
2260*1780*3060
|
Aplicação na indústria:
O NOSSO Serviço:
1. Montar e depurar antes da entrega
2Respondam dentro de 24 horas e resolvam o problema.
3Serviço de reparação gratuito de 1 ano (apenas sem danos humanos).
4. Solução global de armazenagem fornecida
Porquê escolher-nos:
◆ Senso de qualidade superior, os pedidos dos clientes vêm em primeiro lugar
◆ 30 anos + história de I & D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de investigação e de projecto
◆ Sistema de abastecimento estável e maduro
◆ Jovens vendedores e engenheiros ativos para serviços instantâneos ((24 horas online)
◆ Melhoria do mecanismo de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de concepção da estrutura: fácil manutenção e instalação, baixo custo de manutenção, não afeta a produção
◆ 30 anos + história de I & D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de investigação e de projecto
◆ Sistema de abastecimento estável e maduro
◆ Jovens vendedores e engenheiros ativos para serviços instantâneos ((24 horas online)
◆ Melhoria do mecanismo de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de concepção da estrutura: fácil manutenção e instalação, baixo custo de manutenção, não afeta a produção
Sobre nós:
Bem-vindo a visitar-nos!
Shanghai HD M & E Tech Co., Ltd está localizado em Xangai, China.Centros de moagem por torneamento e vários outros equipamentos CNCTemos mais de 200 tipos de máquinas-ferramentas. A qualidade e tecnologia dos produtos atingiram o nível avançado internacional.
A nossa fábrica tem mais de 80 anos de história na fabricação de máquinas-ferramenta.Eles têm sido um dos líderes da indústria de máquinas-ferramenta da China e a maior fabricação de máquinas-ferramenta na ChinaOs produtos de máquinas-ferramenta abrangem automóveis, aviação, novas energias, máquinas de construção, navios, válvulas de bomba, rolamentos, electrónica 3C, moldes e outras indústrias.Tomamos a missão de fornecer as máquinas-ferramentas com tecnologia de ponta, de alta qualidade e bom serviço para os nossos clientes em todo o mundo!
A nossa fábrica:
Exposição:
Perguntas frequentes:
Q1. É uma empresa comercial ou de fabrico?
Somos uma empresa de fabricação.
Q2. Quais são os principais produtos da sua empresa?
Especializamo-nos em todos os tipos de máquinas, tais como CNC Lathe, CNC Milling Machine, Vertical Machining Center, Conventional Lathe, Drilling Machine, Radial Drilling Machine, e assim por diante.
Q3. Você pode fornecer máquina personalizada ou SPM (máquina de propósito especial)?
Sim, fornecemos soluções CNC inteligentes para o nosso cliente, a fim de aumentar a eficiência.
Q4: Quais são os seus termos de garantia?
Forneceremos um substituto para as peças que se revelarem defeituosas durante um período de 12 meses,
a partir da data do conhecimento de embarque da máquina.
a partir da data do conhecimento de embarque da máquina.
Q5. O que são os serviços?
Pr-venda:Soluções personalizadas, planeamento e concepção;Serviço individual
Serviço pós-venda: 7 dias 24 horas em linha, orientação remota da instalação, acoplamento com o sistema de software do cliente
Pr-venda:Soluções personalizadas, planeamento e concepção;Serviço individual
Serviço pós-venda: 7 dias 24 horas em linha, orientação remota da instalação, acoplamento com o sistema de software do cliente
P6: Por que escolher a sua empresa?
Os produtos do desenvolvimento, conceção, fabrico e montagem de todo o processo de produção são:
A Comissão considera que a aplicação do princípio de subsidiariedade não é suficiente para garantir a estabilidade dos preços.
A Comissão considera que a aplicação do princípio de subsidiariedade não é suficiente para garantir a estabilidade dos preços.
P7: A sua empresa pode enviar o pessoal técnico para a nossa empresa e orientar os nossos trabalhadores para o exterior?
Quando as máquinas chegam ao local de instalação do comprador, podemos enviar engenheiros mecânicos e elétricos a tempo para instalarem de acordo com o cronograma do comprador.Todos estes podem ser citados e listados no contratoO vendedor cooperará com o comprador para tratar dos preparativos de visto e instalação antes de ir para o estrangeiro.
P8: Quais são os termos de pagamento?
T/T 30% de pagamento inicial no momento da encomenda, 70% de pagamento do saldo antes da expedição.
