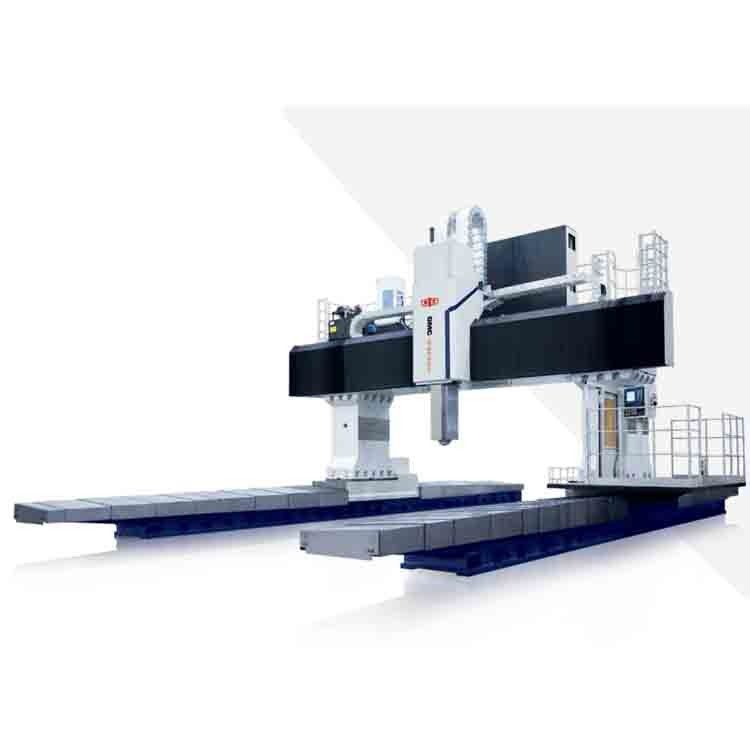

Centro de usinagem de pórtico GMC3080 Máquina CNC móvel de alta velocidade de pórtico com banco de trabalho fixo
Detalhes do produto
| Features: | Heavy Boring And Milling Machine | Marca: | SMTCL |
|---|---|---|---|
| Model Number: | GMC3080GRV | CNC or Not: | CNC |
| Key word: | Gantry Machining Center | Control system: | SIEMENS GSK FANUC (optional) |
| Application: | Metal Gantry Machining Center | ||
| Destacar |
Máquina CNC de movimentação de galpões pesados,Máquina CNC de deslocamento de pórtico de alta velocidade,Centro de Mecânica de Portal de Bancos de Trabalho Fixos |
||
Descrição do produto
Descrição do produto:
Máquinas-ferramenta da série GMC-GRVé uma máquina-ferramenta CNc de alta velocidade de grande dimensão, movida por um pórtico, dotada de uma bancada de trabalho fixa e de um quadro de pórtico de movimento longitudinal.Cada lado adota uma estrutura anti-retorno de dupla traçãoO travão é configurado com trilhos de guia lineares precisos importados, e o ram adota um par de trilhos de guia de enrolamento em torno.forte capacidade de usinagem e extensivo âmbito de aplicação, é configurado com uma cabeça de fresagem automática de ângulo reto, e é capaz de completar continuamente uma usinagem de alta precisão e alta eficiência de múltiplos procedimentos, como a perfuração,Reamingand rigid taping de plano de fresagemA máquina-ferramenta possui um traçado global compacto e razoável, uma reparação e uma manutenção convenientes.Todas as peças chave terceirizadas adoptam produtos de marcas estrangeiras de destaque e a fiabilidade das máquinas-ferramenta é elevada.
|
Ponto
|
unidade
|
GMV 3080GRV
|
GMV 4080GRV
|
|||
|
Bancos de trabalho
|
Dimensão da bancada de trabalho
|
mm
|
3000×8000
|
4000×8000
|
||
|
Distância entre duas colunas
|
mm
|
4200
|
5200
|
|||
|
Capacidade de carga da bancada de trabalho
|
t/m2
|
10
|
10
|
|||
|
Largura do sulco em forma de T
|
mm
|
28
|
28
|
|||
|
Fabricação de máquinas
Distância |
Viagem máxima do pórtico no eixo X
|
mm
|
8000
|
8000
|
||
|
Velocidade máxima do deslizamento no eixo Y
|
mm
|
4200
|
5200
|
|||
|
Exi-Z de deslocamento máximo do bode
|
mm
|
1250
|
1500
|
1250
|
1500
|
|
|
Distância entre o nariz do fuso e a bancada de trabalho - Máximo
|
mm
|
1500
|
2000
|
1500
|
2000
|
|
|
Distância entre o nariz do fuso e a bancada de trabalho - Mínimo
|
mm
|
250
|
500
|
250
|
500
|
|
|
Espinha
|
O buraco é estreito.
|
|
BT2 serviços de informação
|
BT2 serviços de informação
|
||
|
Faixa de velocidade
|
r/min
|
40-4500
|
40-3000
|
40-4500
|
40-3000
|
|
|
Torque de saída (nominal/30min)
|
N.m
|
1050/1260
|
2000/2400
|
1050/1260
|
2000/2400
|
|
|
Potência do motor do fuso (fritado/30min)
|
kW
|
30/36
|
30/36
|
30/36
|
30/36
|
|
|
Tamanho da secção do rectângulo
|
mm
|
400 × 400
|
500×500
|
400 × 400
|
500×500
|
|
|
Alimentação
|
Intervalo de velocidade de alimentação
|
mm/min
|
1-6000
|
1-6000
|
||
|
Eixo X de movimento rápido
|
m/min
|
10
|
10
|
|||
|
Ação rápida eixo Y
|
m/min
|
12
|
12
|
|||
|
Eixo Z de movimento rápido
|
m/min
|
12
|
12
|
|||
|
Posição
precisão da máquina |
Eixo X
|
mm
|
0.014/2000
|
0.014/2000
|
||
|
Eixo Y
|
mm
|
0.035
|
0.04
|
|||
|
Eixo Z
|
mm
|
0.022
|
0.025
|
0.022
|
0.025
|
|
|
Repetitividade
precisão |
Eixo X
|
mm
|
0.01/2000
|
|
0.01/2000
|
|
|
Eixo Y
|
mm
|
0.02
|
0.025
|
|||
|
Eixo Z
|
mm
|
0.01
|
0.012
|
0.01
|
0.012
|
|
|
Capacidade elétrica total
|
KVA
|
130
|
135
|
130
|
135
|
|
|
Espaço de piso exigido pela máquina (L*W*H)
|
mm
|
21050 × 9400 × 6206
|
21050 × 9400 × 6700
|
21050 × 10400 × 6206
|
21050 × 10400 × 6700
|
|
O NOSSO Serviço:
Certifique-se de receber uma máquina de alta qualidade
1Todas as peças precisam ser inspecionadas.
4Processamento de amostras de cada máquina
5. 72 horas de ensaio antes do parto
◆ 30 anos + história de I & D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de investigação e de projecto
◆ Sistema de abastecimento estável e maduro
◆ Jovens vendedores e engenheiros ativos para serviços instantâneos ((24 horas on-line)
◆ Melhoria do mecanismo de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de concepção da estrutura: fácil manutenção e instalação, baixo custo de manutenção, não afeta a produção
