Torno CNC de Leito Inclinado SMTCL HTC40B Máquina Torno CNC de Metal
Marca:
SMTCL
Número do modelo:
HTC40B
Local de Origem:
China
Certificação:
CE ISO certification
Quantidade mínima de pedido:
1
Capacidade de fornecimento:
50 conjuntos por mês
Detalhes do produto
| Marca: | SMTCL | Número do modelo: | HTC 40B500 |
|---|---|---|---|
| Cnc ou não: | CNC | Palavra-chave: | Torno inclinado do CNC da cama |
| Max. comprimento giratório (mm): | 500 | Velocidade máxima do eixo (rpm): | 3500 r.p.m |
| Viagem (Eixo X) ((mm): | 200 | Viagem (Eixo Z) ((mm): | 550 |
| Diâmetro máximo de rotação: | Φ400 | Duração máxima de giro: | 500 |
| Balanço máximo sobre a cama: | Φ600 | Max swing sobre deslizamento: | Φ320 |
| Destacar |
Centro de usinagem de torno CNC de cama inclinada HTC40B500,Máquina de moagem de torno de metal CNC,Torno inclinado do CNC da cama |
||
Descrição do produto
Descrição do produto:
Série HTC 40BO torno CNC de cama inclinada é utilizado principalmente para cortar superfícies cilíndricas internas e externas, superfícies cônicas internas e externas com ângulo cônico arbitrário,superfícies rotativas internas e externas complexas, e fios cilíndricos e cônicos de peças de tipo eixo ou peças de tipo disco, e pode ser usado para escoamento, perfuração, reaming, reaming e processamento de perforação.
Características do produto:
1, Aumentar o binário do fuso, aumentar as especificações do rolamento, fornecer mais potência e rigidez, fuso A2-8
2O HTC40B adota um design de costelas otimizado para um leito de 45°, o que proporciona um melhor efeito de remoção de chips e maior rigidez.
3Assegure-se de que o fluido de corte não flui e que as aspas de ferro são mais fáceis de recolher.
4"HTC40B é equipado com uma guia deslizante integrada no leito,
Manga telescópica, bloqueio manual, boa rigidez.
Manga telescópica, bloqueio manual, boa rigidez.
Detalhes do produto:

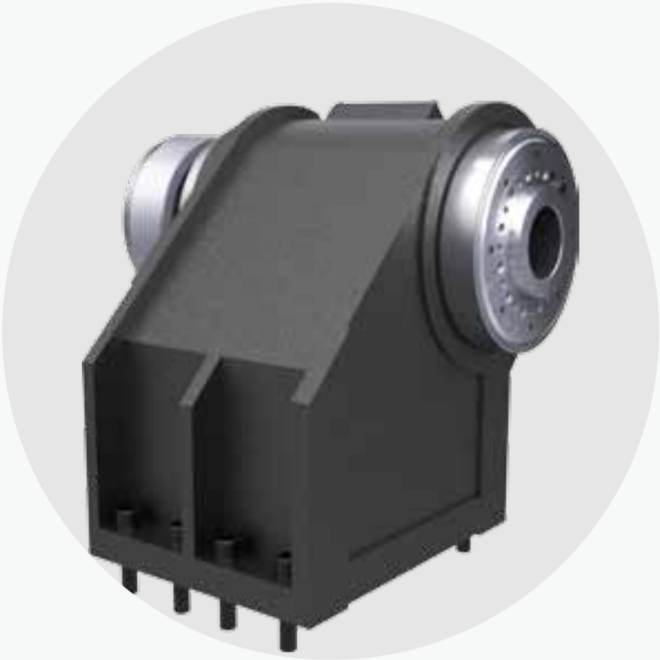

Fuso integral de alta rigidez
O produto aumenta o torque do fuso e melhora as especificações dos rolamentos para proporcionar mais potência e rigidez.

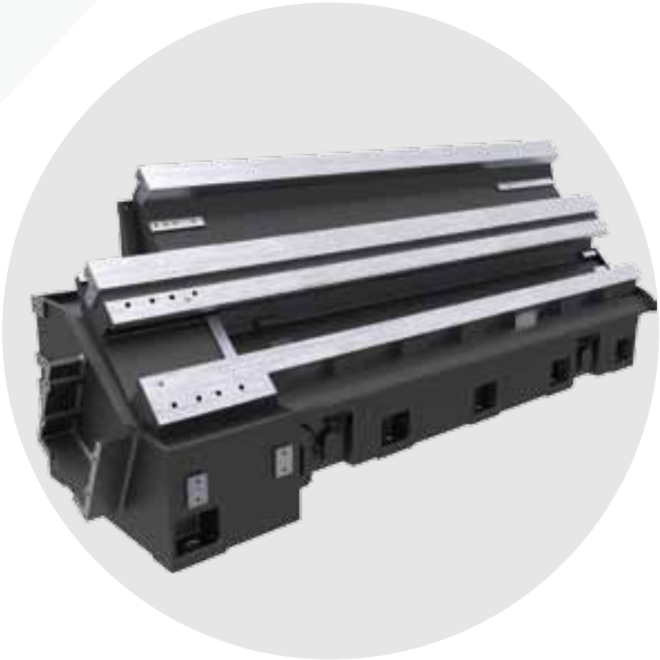

Corpo de ferramentas geral da máquina de inclinaçãoO HTC40P adota um design em forma de costelas de 45° de otimização global do corpo e apresenta uma melhor estabilidade de força durante o corte.e apresenta elevada resistência e boa absorção de choques.

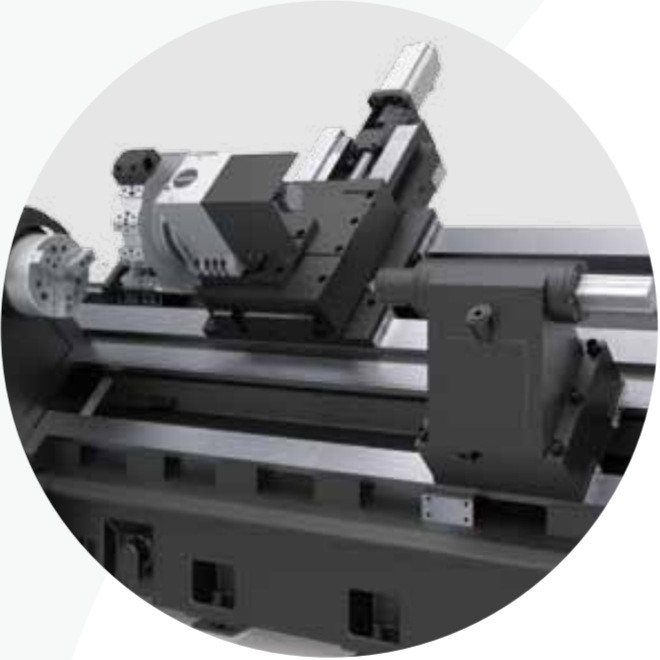

Ferrovias de guia deslizantes de cargas de apagão O trilho-guia adota integralmente o trilho-guia deslizante, endurecido por amortecimento, com uma largura de 110 mm e uma envergadura de 380 mm, o que permite uma maior precisão e rigidez da máquina.

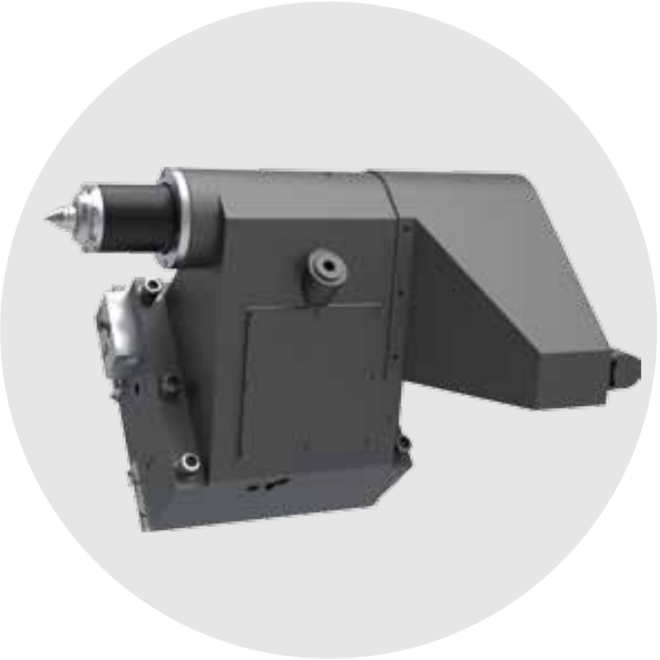

Estaca do carril guiador
A cauda do HTC40P está configurada com trilho guiado deslizante integrado com o corpo da máquina-ferramenta, a manga telescópica e o bloqueio manual, e apresenta uma boa rigidez.

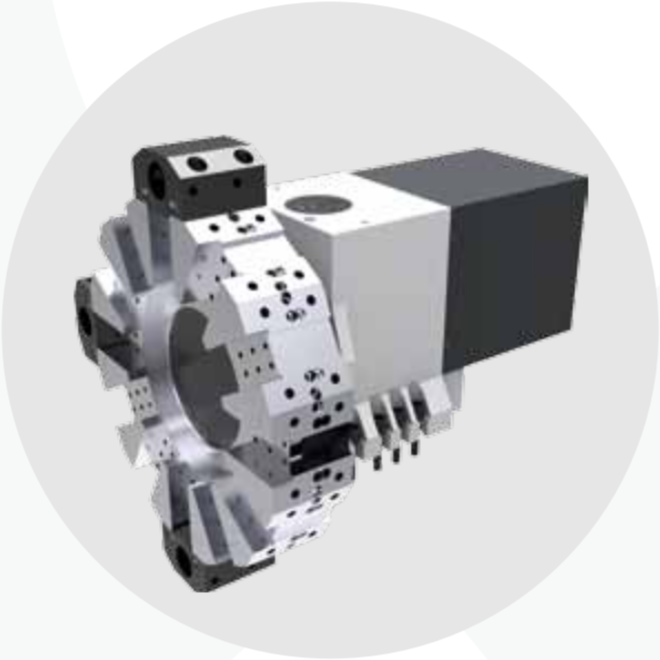

Servo-posição de ferramenta
A torreta adota o modo de bloqueio hidráulico de accionamento por servo, e o poste de ferramenta apresenta silêncio, alta velocidade, grande binário e mudança rápida de ferramenta.

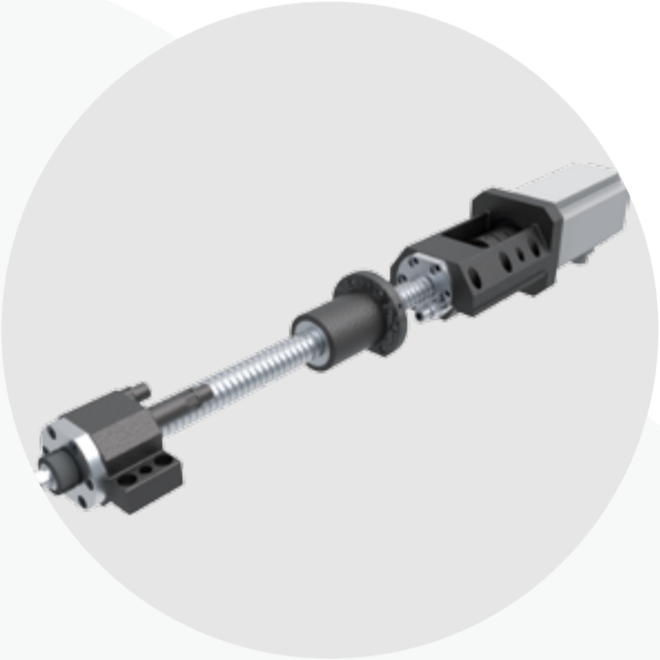

Alimentação em dois eixos
O eixo X e o eixo Z utilizam um motor-servo para a condução e a ligação directa com o parafuso de chumbo da bola é realizada através de uma ligação elástica do eixo, de modo a que os utilizadores obtenham uma boa precisão de maquinaria e um desempenho de maquinaria estável.
Parâmetros do produto:
|
Posições
|
Unidade
|
HTC40B/500
|
HTC40B/1000
|
|
|
Diâmetro máximo do balanço sobre o leito
|
mm
|
Φ600
|
Φ560
|
|
|
Comprimento máximo de corte
|
mm
|
500
|
970
|
|
|
Diâmetro máximo de corte
|
mm
|
400
|
400
|
|
|
Diâmetro máximo do balanço no escorregador
|
mm
|
Φ320
|
Φ350
|
|
|
Nas do fuso
|
mm
|
A2-8
|
A2-8
|
|
|
Diâmetro do buraco do fuso
|
mm
|
Φ80
|
Φ80
|
|
|
Diâmetro máximo da barra
|
mm
|
Φ65
|
Φ65
|
|
|
Faixa de velocidade do fuso
|
r/min
|
50-3500
|
50-4000
|
|
|
Torque de saída máximo do fuso
|
Nm
|
245
|
177
|
|
|
Motor principal
|
KW
|
O que fazer? 15/11
|
O que fazer? 15/11
|
|
|
Diâmetro da válvula
|
polegada
|
10' 10'
|
8'
|
|
|
Velocidade de movimento rápida no eixo X
|
m/min
|
30
|
30
|
|
|
Velocidade de movimento rápida no eixo Z
|
m/min
|
30
|
30
|
|
|
Viagem no eixo X
|
mm
|
200
|
200
|
|
|
Viagem no eixo Z
|
mm
|
550
|
1050
|
|
|
acidente vascular cerebral
|
mm
|
100
|
100
|
|
|
Esferas de cauda
|
Cloreto de sódio
|
5#
|
4#
|
|
|
Formulário padrão para detentor de ferramentas
|
mm
|
Estação horizontal 8
|
Estação horizontal 8
|
|
|
Canelas externas
|
mm
|
25×25
|
25×25
|
|
|
Diâmetro da barra
|
mm
|
O número de veículos deve ser igual ou superior a:
|
O número de veículos deve ser igual ou superior a:
|
|
|
Capacidade de peso (tipo de disco)
|
Quilos
|
200
|
200
|
|
|
Capacidade de peso (partes do eixo)
|
Quilos
|
500
|
500
|
|
|
Peso da máquina
|
Quilos
|
4200
|
4650
|
|
|
Aparência da máquina-ferramenta
|
Comprimento × largura × altura
|
2700 × 1900 × 2100
|
3570×1860×1850
|
|
Aplicação na indústria:
amostras de peças de trabalho
1- Caixa de esferas exterior, caixa de esferas interior, eixo do rotor, caixa do diferencial,
2. eixo dentário, eixo de camas, eixo do rotor do turbocompressor, meio eixo,
3- Rolante de placa, barra de pistão, eixo transversal, eixo de direcção.
O NOSSO Serviço:
Certifique-se de receber uma máquina de alta qualidade
1Todas as peças precisam ser inspecionadas.
2- Mais de 100 processos de controlo de produção
3Mais de 200 pontos de inspecção
4Processamento de amostras de cada máquina
5. 72 horas de ensaio antes do parto
4Processamento de amostras de cada máquina
5. 72 horas de ensaio antes do parto
Porquê escolher-nos:
◆ Senso de qualidade superior, os pedidos dos clientes vêm em primeiro lugar
◆ 30 anos + história de I & D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de investigação e de projecto
◆ Sistema de abastecimento estável e maduro
◆ Jovens vendedores e engenheiros ativos para serviços instantâneos ((24 horas online)
◆ Melhoria do mecanismo de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de concepção da estrutura: fácil manutenção e instalação, baixo custo de manutenção, não afeta a produção
◆ 30 anos + história de I & D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de investigação e de projecto
◆ Sistema de abastecimento estável e maduro
◆ Jovens vendedores e engenheiros ativos para serviços instantâneos ((24 horas online)
◆ Melhoria do mecanismo de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de concepção da estrutura: fácil manutenção e instalação, baixo custo de manutenção, não afeta a produção
Sobre nós:
Bem-vindo a visitar-nos!
Shanghai HD M & E Tech Co., Ltd está localizado em Xangai, China.Centros de moagem por torneamento e vários outros equipamentos CNCTemos mais de 200 tipos de máquinas-ferramentas. A qualidade e tecnologia dos produtos atingiram o nível avançado internacional.
A nossa fábrica tem mais de 80 anos de história na fabricação de máquinas-ferramenta.Eles têm sido um dos líderes da indústria de máquinas-ferramenta da China e a maior fabricação de máquinas-ferramenta na ChinaOs produtos de máquinas-ferramenta abrangem automóveis, aviação, novas energias, máquinas de construção, navios, válvulas de bomba, rolamentos, electrónica 3C, moldes e outras indústrias.Tomamos a missão de fornecer as máquinas-ferramentas com tecnologia de ponta, de alta qualidade e bom serviço para os nossos clientes em todo o mundo!
A nossa fábrica:
Exposição:
Perguntas frequentes:
Q1. É uma empresa comercial ou de fabrico?
Somos uma empresa de fabricação.
Q2. Quais são os principais produtos da sua empresa?
Especializamo-nos em todos os tipos de máquinas, tais como CNC Lathe, CNC Milling Machine, Vertical Machining Center, Conventional Lathe, Drilling Machine, Radial Drilling Machine, e assim por diante.
Q3. Você pode fornecer máquina personalizada ou SPM (máquina de propósito especial)?
Sim, fornecemos soluções CNC inteligentes para o nosso cliente, a fim de aumentar a eficiência.
Q4: Quais são os seus termos de garantia?
Forneceremos um substituto para as peças que se revelarem defeituosas durante um período de 12 meses,
a partir da data do conhecimento de embarque da máquina.
a partir da data do conhecimento de embarque da máquina.
Q5. O que são os serviços?
Pr-venda:Soluções personalizadas, planeamento e concepção;Serviço individual
Serviço pós-venda: 7 dias 24 horas em linha, orientação remota da instalação, acoplamento com o sistema de software do cliente
Pr-venda:Soluções personalizadas, planeamento e concepção;Serviço individual
Serviço pós-venda: 7 dias 24 horas em linha, orientação remota da instalação, acoplamento com o sistema de software do cliente
P6: Por que escolher a sua empresa?
Os produtos do desenvolvimento, conceção, fabrico e montagem de todo o processo de produção são:
A Comissão considera que a aplicação do princípio de subsidiariedade não é suficiente para garantir a estabilidade dos preços.
A Comissão considera que a aplicação do princípio de subsidiariedade não é suficiente para garantir a estabilidade dos preços.
P7: A sua empresa pode enviar o pessoal técnico para a nossa empresa e orientar os nossos trabalhadores para o exterior?
Quando as máquinas chegam ao local de instalação do comprador, podemos enviar engenheiros mecânicos e elétricos a tempo para instalarem de acordo com o cronograma do comprador.Todos estes podem ser citados e listados no contratoO vendedor cooperará com o comprador para tratar dos preparativos de visto e instalação antes de ir para o estrangeiro.
P8: Quais são os termos de pagamento?
T/T 30% de pagamento inicial no momento da encomenda, 70% de pagamento do saldo antes da expedição.
