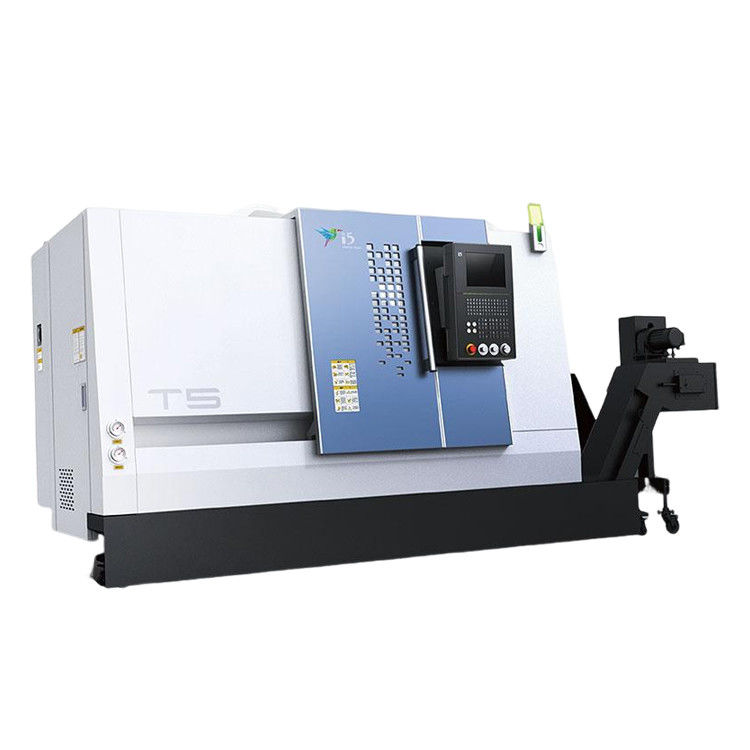

Máquina de torno CNC de cama inclinada horizontal T5-100Q Centro de torneamento CNC de fresagem de metais
Detalhes do produto
| Marca: | SMTCL | Número do modelo: | T5.2-100Q |
|---|---|---|---|

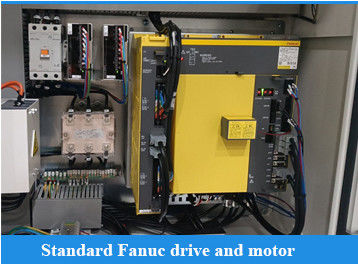

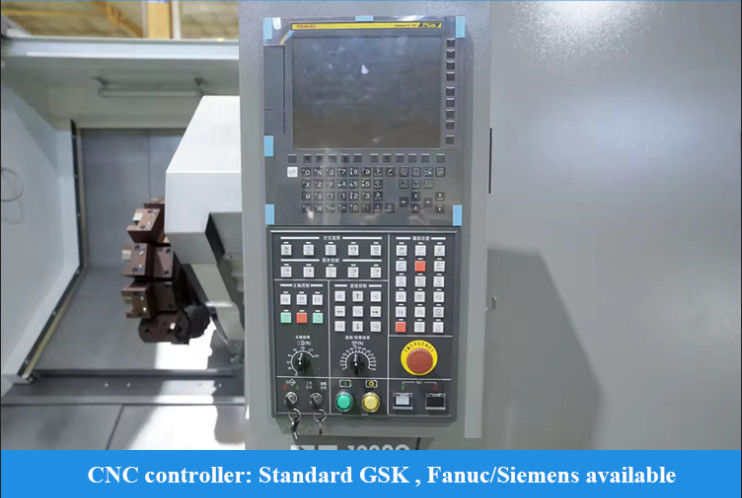

| Sistema de controle CNC: | GSK/FANUC/SIEMENS | Cnc ou não: | CNC |
| Palavra-chave: | Máquina CNC de torno de cama inclinada | Viagem (Eixo X) ((mm): | 145 |
| Viagem (Eixo Z) ((mm): | 205 | X/Z travessia rápida: | 30m/min |
| Estações de postes de ferramentas: | 8 | Velocidade máxima do eixo (rpm): | 5000 |
| Max. comprimento giratório (mm): | 160 | Máx. balance sobre a cama: | Φ420 |
| Max. Vira-te para o deslizamento.: | Φ160 | Diâmetro de Máximo Corte.: | Φ160 |
| Destacar |
SMTCL,Torno inclinado do CNC da cama,Centro de torneamento de moagem de metal de cama inclinada |
||
Descrição do produto
Descrição do produto:

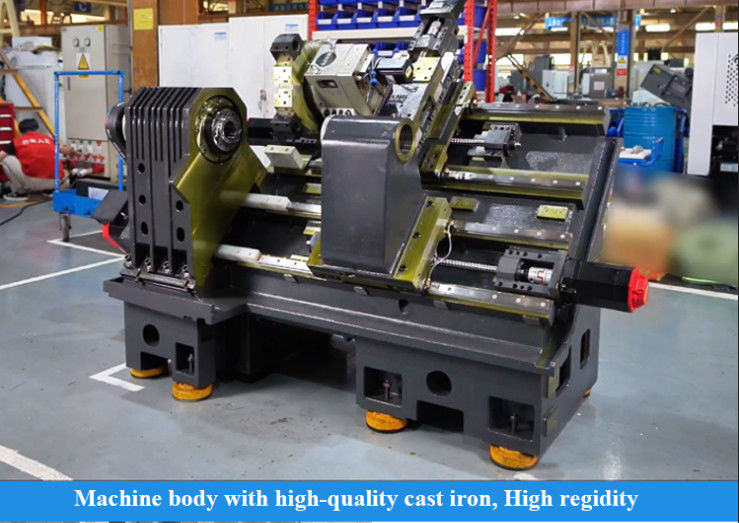

O torno CNC horizontal da série T5-Q, que combina tecnologia de controle inteligente e tecnologia de fabricação avançada, possui alta precisão, alta eficiência e alta rigidez de corte.O software de análise de elementos finitos é usado para otimizar o projeto, analisar a distribuição dos pontos de tensão, reduzir a deformação das peças e alcançar a estrutura ideal de toda a máquina.As principais peças são todas feitas de materiais de ferro fundido de alta resistência, o que garante a minimização das vibrações durante o processo de corte e melhora a precisão de usinagem e a estabilidade do corte.
Características do produto:
1"High Precision" (Alta Precisão)
|
Ponto
|
Unidade
|
Especificações
|
Observações
|
|
|
Diâmetro de rotação máximo
|
mm
|
160
|
|
|
|
Duração máxima de rotação
|
mm
|
160
|
Alteração dos diferentes parâmetros dos dispositivos
|
|
|
Diâmetro máximo do balanço sobre o leito
|
mm
|
Φ420
|
|
|
|
Diâmetro máximo do balanço sobre o deslizamento transversal
|
mm
|
Φ160
|
|
|
|

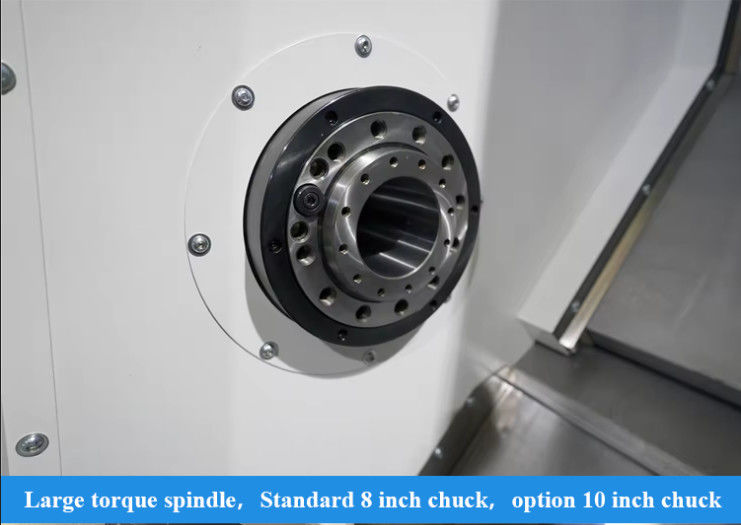

Espinha
|
Tipo de nariz do fuso
|
|
A2-5
|
|
|
Diâmetro interno do rolamento dianteiro
|
mm
|
Φ90
|
|
|
|
Tapeamento do furo do fuso
|
|
1:20; Φ62
|
|
|
|
Furo de fuso
|
mm
|
Φ56
|
|
|
|
Max. através do diâmetro da barra
|
mm
|
Φ44
|
|
|
|
Diâmetro padrão do parafuso
|
polegada
|
8
|
|
|
|
Velocidade máxima do fuso
|
r/min
|
5000
|
Sujeito a restrições de chuck e fixação
|
|
|
Torque nominal do fuso
|
Nm
|
35 ((200 r/min)
|
|
|
|
Max. binário do fuso
|
Nm
|
70 ((150 r/min)
|
|
|
|
Potência de saída do motor principal contínua /30 minutos
|
kW
|
7.5/11
|
Espinhas mecânicas
|
|
|
Dois eixos
|
Traversos rápidos do eixo X/Z
|
m/min
|
30
|
|
|
Viagem no eixo X
|
mm
|
145
|
|
|
|
Viagem no eixo Z
|
mm
|
205
|
|
|
|
Aquecimento
|

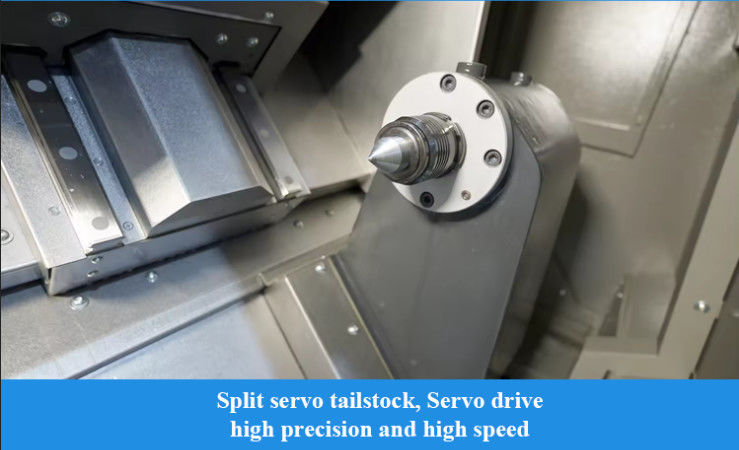

Viagens de cauda
|
mm
|
-
|
|
|
Pênis de cauda
|
Morse
|
-
|
|
|
|
Turretas
|
Forma da torre
|
|
Servo-torre horizontal de 8 posições
|
|
|
Altura do centro da torre
|
mm
|
63 |
|
|
|
Precisão de posicionamento de repetição da rotação da torre
|
Seg.
|
± 16
|
|
|
|
Se o cortador pode ser selecionado perto
|
|
- Sim, sim.
|
|
|
|
Outros
|
Distância do centro do fuso até ao fundo do leito
|
mm
|
926
|
|
|
Peso líquido da máquina
|
Quilos
|
2600
|
|
|
|
Capacidade total de alimentação
|
KVA
|
23
|
|
|
|
Dimensões totais (Longo X Largura X Altura)
|
mm
|
1750 × 1650 × 1650
|
Dimensão global
|
|
Aplicação na indústria:
O NOSSO Serviço:
Certifique-se de receber uma máquina de alta qualidade
1Todas as peças precisam ser inspecionadas.
4Processamento de amostras de cada máquina
5. 72 horas de ensaio antes do parto
◆ 30 anos + história de I & D, a empresa foi fundada em 1993
◆ Fabricante de alta tecnologia com capacidade de investigação e de projecto
◆ Sistema de abastecimento estável e maduro
◆ Jovens vendedores e engenheiros ativos para serviços instantâneos ((24 horas online)
◆ Melhoria do mecanismo de acordo com a ergonomia e fácil manutenção
◆ Nosso princípio de concepção da estrutura: fácil manutenção e instalação, baixo custo de manutenção, não afeta a produção
Perguntas frequentes:
Q1. É uma empresa comercial ou de fabrico?
a partir da data do conhecimento de embarque da máquina.
Pr-venda:Soluções personalizadas, planeamento e concepção;Serviço individual
Serviço pós-venda: 7 dias 24 horas em linha, orientação remota da instalação, acoplamento com o sistema de software do cliente
A Comissão considera que a aplicação do princípio de subsidiariedade não é suficiente para garantir a estabilidade dos preços.
