3 Eixo Máquina de Reboque CNC Reboque Metálico E Torno Boom SMTCL Centro de Mecânica Vertical

Marca: SMTCL/SYMG
Número do modelo: VMC 850Q
Local de Origem: China
Certificação: ISO certification
Quantidade mínima de pedido: 1 grupo
Preço: Negociável
Capacidade de fornecimento: 50 grupos pelo mês
Tag

Centro fazendo à máquina vertical do CNC da elevada precisão

centro fazendo à máquina do pórtico 12000rpm

centro fazendo à máquina do pórtico 15000mm/min

Detalhes do produto

Nome do produto: Máquina do torno BT40 Sistema de controlo do CNC:: FANUC, Siemens
Curso da tabela (X) (milímetro):: 850 Curso da tabela (Z) (milímetro):: 540
Repetibilidade (X/Y/Z) (milímetro):: 0,004 Velocidade de alimentação (mm/min):: 1 - 20000 mm/min
Curso da linha central de X /Y/Z:: 850mm/500mm/540mm Velocidade rápida da linha central de X/Y/Z:: 48/48/48 de m/min
Poder do motor principal:: 7.5/11kW Dimensões gerais: 2400x3125x2840mm
Destacar

7Máquina de fresagem de metais CNC de 0

,

5 kW

,

3 eixos Centro de usinagem de fresagem CNC

Descrição do produto

VMC 850 Q A qualidade fina SMTCL SYMG VMC CNC centro de usinagem vertical máquina de torno sistema FANUC

Máquina de torno Visão geral

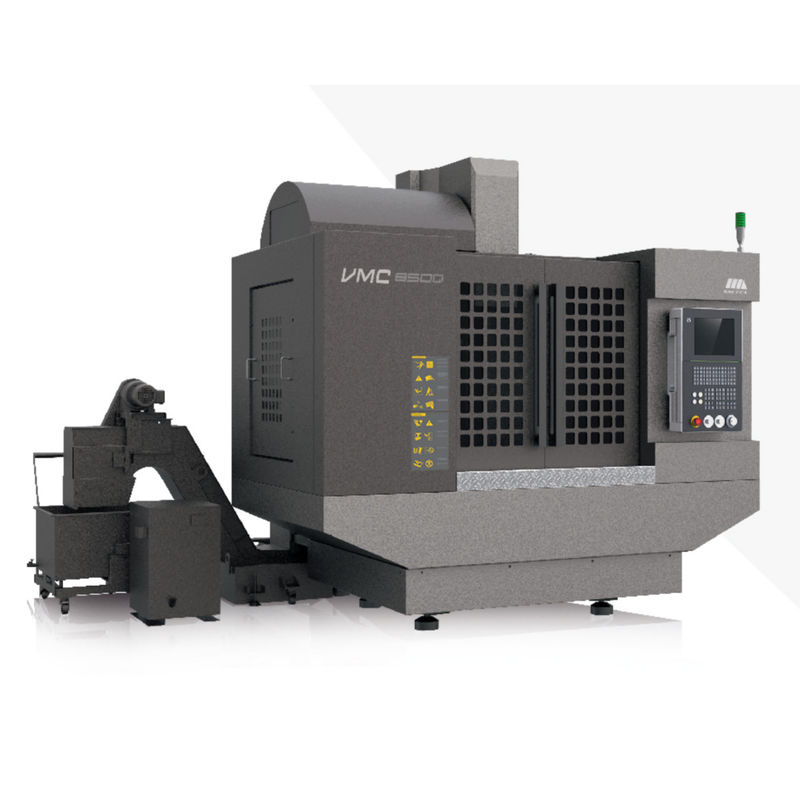

VMC850Q Centro de Mecânica Vertical
Esta nova geração VMC850Q centro de usinagem vertical adota layout quadro vertical, estrutura de deslizamento cruzado, coluna de arenque rígido alto, caixa de fuso trapezoidal invertida, baixo centro de gravidade,Cama rígida alta, três eixos, para garantir a máquina boa precisão de funcionamento, alta resistência e excelente estabilidade de precisão; A estrutura da máquina é simples e compacta, a área do piso é pequena,é propício para a montagem da linha automáticaPode ser fresagem de superfície, perfuração, perfuração, revestimento, processamento de superfície 2D e 3D, toque e outros processos de integração de usinagem de alta precisão.alta velocidade e alta eficiênciaInteligente e estável.

Especificações da máquina de torno

Principais especificações técnicas

Parâmetros técnicos principais
Ponto
 Unidade
Especificações
Capacidade Viagem no eixo X mm 850
Viagem no eixo Y mm 500
Viagem no eixo Z mm 540
Nave do fuso para a superfície da mesa mm 120 a 660
Nave do fuso para a superfície da coluna mm 640
Tabela de trabalho Tamanho da mesa (L×W) mm 1000 × 500
Carga máxima na mesa Quilos 600
Tamanho da ranhura em T mm 18×5
Espinha Velocidade do fuso RPM 10000
Esferas de fusão mm 7/24 cónico
BT2 serviços de informação
Motor de fusão kW 7.5/11
Torque de saída máximo N.m 35.8/70
Tipo de accionamento do fuso   Cinturão dentário síncrono
Taxa de alimentação X,Y,Z travessia rápida M/min 48/48/48
Taxa máxima de alimentação de corte M/min 20
A.T.C. Capacidade de armazenamento de ferramentas pc Tipo de braço 24
Diâmetro máximo da ferramenta mm 150(80)
Comprimento máximo da ferramenta mm 250
Tempo de troca de ferramentas (T-T) sec 2.5
Precisão Precisão de posicionamento X/Y/Z mm 0.008/0.006/0.006
Posicionamento da repetibilidade X/Y/Z mm 0.005/0.004/0.004
Outros Dimensões globais ((L × WxH) mm 2400×3125×2840
Peso líquido da máquina Quilos 5100
Necessidade de potência total KVA 18


Máquina de torno Padrão

1. FANUC OI-MF TYPE ((5) β sistema de controlo 2. fuso de 10000 RPM, ligado à correia 3. carregador de ferramentas do manipulador de disco 24. tanque de água + chip de lavagem de cama 5. pistola de ar limpo, luz de trabalho, luz de aviso

Máquina de torno opcional

1. Fanuc Oi-MF TAPE (1) β sistema 2. Fanuc Oi-MF TAPE (1) α sistema 3. Siemens 828D sistema CNC 4. ligação directa 12000 RPM fuso mecânico 5. 16000 RPM, fuso motorizado 24000 6. 4o eixo de giratório 7.Refrigeração dentro de 2MPa, 3MPa, 5MPa, 7MPa 8. Separador óleo-água 9. Remover de chips de cadeia 10. Arma de água limpa 11. Inspeção de ferramentas e peças de trabalho 12. Porta automática 13. Bloqueio de porta de segurança 14.Armário elétrico e ar condicionado

Precisão principal

A precisão da máquina implementa a norma de aceitação GB/T18400.2-2010 Norma de aceitação para a precisão de posicionamento da máquina-ferramenta e a precisão de posicionamento repetido GB/T18400.4-2010
Elementos de inspecção Padrão de fábrica
Precisão de usinagem IT6
Precisão de posicionamento Eixo X (mm) 0.008
Eixo Y (mm) 0.006
Eixo Z (mm) 0.006
Repetir a precisão de posicionamento Eixo X (mm) 0.005
Eixo Y (mm) 0.004
Eixo Z (mm) 0.004

Configuração principal

Configuração principal da máquina-ferramenta e lista de peças compradas
Ponto Especificações Marca Observações
Sistema CNC FANUC Oi-MF PLUS TYPE ((5) FANUC
Motor principal βiI 8/12000-B FANUC
Motor do eixo X βiSc 12/3000-B FANUC
Motor do eixo Y βiSc 12/3000-B FANUC
Motor do eixo Z βiS 22B/3000-B FANUC
Rolamentos de parafuso no eixo X 30 × 62 × 15 NSK/FAG/NACHI/NTN
Rolamentos de parafuso no eixo Y 30 × 62 × 15 NSK/FAG/NACHI/NTN
Rolamentos de parafuso no eixo Z 30 × 62 × 15 NSK/FAG/NACHI/NTN
Parafusos de esferas no eixo X φ40×16,C3 THK/PMI/HIWN
Parafusos de esferas no eixo Y φ40×16,C3 THK/PMI/HIWN
Parafusos de esferas do eixo Z φ40×16,C3 THK/PMI/HIWN
Direcção do eixo X 35 THK/REXROTH/PMI/HIWN
Direcção do eixo Y 45 THK/REXROTH/PMI/HIWN
Direcção do eixo Z 45 THK/REXROTH/PMI/HIWN
3 Eixo Máquina de Reboque CNC Reboque Metálico E Torno Boom SMTCL Centro de Mecânica Vertical 0
Características de uma olhada
3 Eixo Máquina de Reboque CNC Reboque Metálico E Torno Boom SMTCL Centro de Mecânica Vertical 1
Estrutura simples e excelente desempenho
Um parafuso de chumbo: pré-tirado

B Ferrovia de orientação: rolos

C Fuso: 10000 RPM

D Material de cabeçalho: elevada rigidez

Pilar E: tipo de espinha de arenque

F Leito: grande inclinação

3 Eixo Máquina de Reboque CNC Reboque Metálico E Torno Boom SMTCL Centro de Mecânica Vertical 2

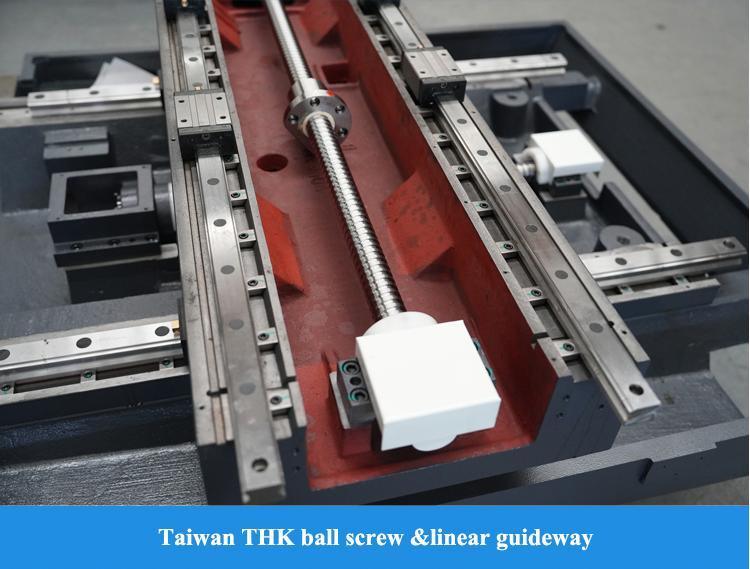

Um parafuso de chumbo: pré-desenhado O parafuso de chumbo de três eixos adota o método de instalação de duas extremidades fixas e com 40 parafuso de esferas de alta precisão de grande diâmetro,A melhor resposta de velocidade e precisão de posicionamento pode ser obtida por tratamento pré-elástico.
3 Eixo Máquina de Reboque CNC Reboque Metálico E Torno Boom SMTCL Centro de Mecânica Vertical 3
B Ferrovia de guia: rolos Ferrovia de guia linear de rolos é selecionada para três eixos para aumentar a capacidade de suporte e melhorar a rigidez geral e a confiabilidade da máquina-ferramenta.Guia linear tem pequena vibração a alta velocidade e sem rastejar a baixa velocidade para garantir a precisão de usinagem.

3 Eixo Máquina de Reboque CNC Reboque Metálico E Torno Boom SMTCL Centro de Mecânica Vertical 4
C. Fuso: fuso de alta velocidade 10000 RPM 10000 RPM, com rolamentos especiais P4 importados, de alta precisão e rigidez;O eixo principal passou o teste de correção de balanço dinâmico antes de sair da fábrica.

3 Eixo Máquina de Reboque CNC Reboque Metálico E Torno Boom SMTCL Centro de Mecânica Vertical 5
D Cabeçalho: alta rigidez Estrutura de alta rigidez Design da caixa do eixo, melhorar a resistência de corte da máquina-ferramenta e reduzir eficazmente a vibração do eixo,para assegurar a precisão de usinagem e o acabamento da superfície das peças.

3 Eixo Máquina de Reboque CNC Reboque Metálico E Torno Boom SMTCL Centro de Mecânica Vertical 6
Pilar E: tipo de espinha de arenque Estrutura clássica de tipo "humano", sólida e estável, mantém efetivamente a estabilidade do processamento e a capacidade de carga em deslocamento de alta velocidade.

3 Eixo Máquina de Reboque CNC Reboque Metálico E Torno Boom SMTCL Centro de Mecânica Vertical 7

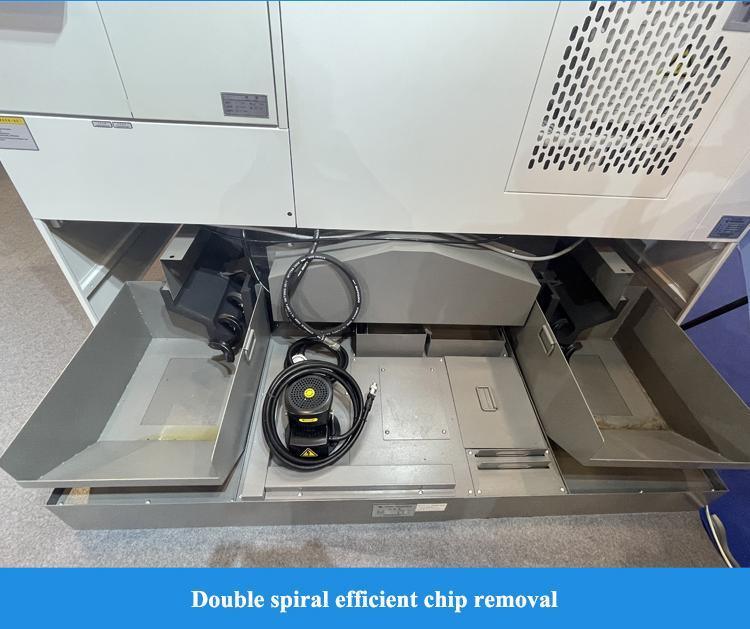

F Cama: grande inclinação Cama grande inclinação ângulo, efetivamente promover a remoção de detritos.melhorar eficazmente a rigidez e a estabilidade do produto.

3 Eixo Máquina de Reboque CNC Reboque Metálico E Torno Boom SMTCL Centro de Mecânica Vertical 8
3 Eixo Máquina de Reboque CNC Reboque Metálico E Torno Boom SMTCL Centro de Mecânica Vertical 9


Caso de tratamento
3 Eixo Máquina de Reboque CNC Reboque Metálico E Torno Boom SMTCL Centro de Mecânica Vertical 10
3 Eixo Máquina de Reboque CNC Reboque Metálico E Torno Boom SMTCL Centro de Mecânica Vertical 11
3 Eixo Máquina de Reboque CNC Reboque Metálico E Torno Boom SMTCL Centro de Mecânica Vertical 12
3 Eixo Máquina de Reboque CNC Reboque Metálico E Torno Boom SMTCL Centro de Mecânica Vertical 13

Q1: Como posso obter uma cotação?
A: Deixe uma mensagem com as suas exigências de compra e nós responderemos o mais rápido possível.
Q2: Você pode fornecer máquina personalizada ou SPM (máquina de propósito especial)?
R: Sim, fornecemos soluções CNC inteligentes para o nosso cliente, a fim de aumentar a eficiência.
Q3: Quais são os seus termos de garantia?
A: Forneceremos uma substituição para as peças que se revelem defeituosas durante um período de 12 meses, a partir da data de embarque da máquina.
P4: Por que escolher a sua empresa?
R: Os produtos do desenvolvimento, conceção, fabrico, montagem de todo o processo de produção são realizados entre fábricas com uma cadeia de produção completa, que é a sua garantia mais fiável.E a maioria das marcas CNC pode ser escolhido como as necessidades dos usuários.
P5: Os acessórios normalizados estão incluídos no preço?
R: Sim, todos os nossos preços incluem os acessórios normalizados.
P6: A sua empresa pode enviar o pessoal técnico para a nossa empresa e orientar os nossos trabalhadores para o exterior?
R: Podemos fornecer este tipo de serviço. Quando as máquinas chegam ao local de instalação do comprador, podemos enviar engenheiros mecânicos e elétricos em tempo hábil para instalar de acordo com o cronograma do comprador.Todos estes podem ser citados e listados no contratoO vendedor cooperará com o comprador para tratar dos preparativos de visto e instalação antes de ir para o estrangeiro.
Q7: Como posso escolher as máquinas mais adequadas?
A: Por favor, liste suas especificações ou os desenhos dos produtos, escolheremos as máquinas mais adequadas para você.
P8: Quais são os principais produtos da sua empresa?
R: Nós nos especializamos em todos os tipos de máquinas, tais como CNC Lathe, CNC Milling Machine, Centro de Mecânica Vertical, Lathe convencional, Máquina de Perfuração, Máquina de Perfuração Radial, e assim por diante.
P9: Quais são os termos de pagamento?
A: T/T 30% de pagamento inicial no momento da encomenda, 70% de pagamento do saldo antes da expedição. Carta de crédito irrevocavel à vista
