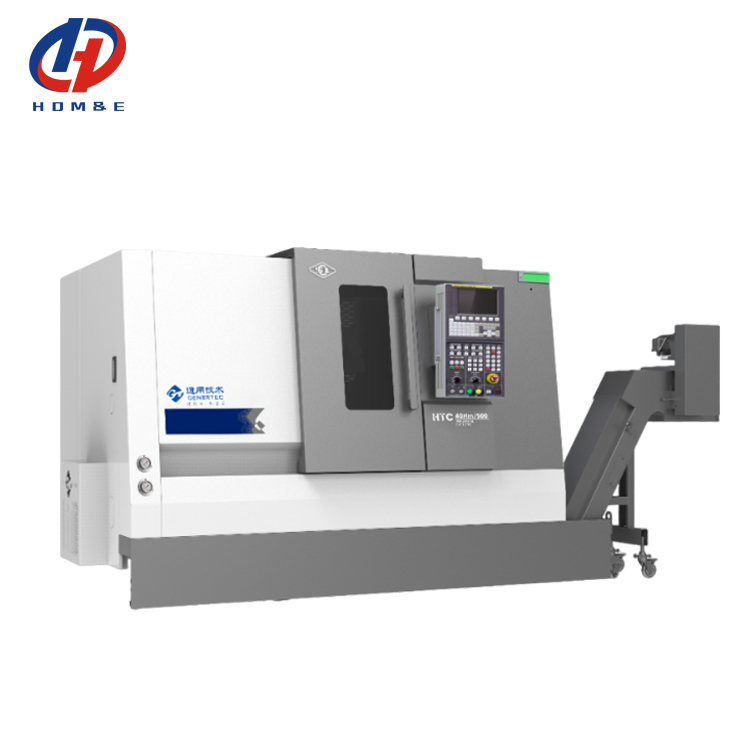

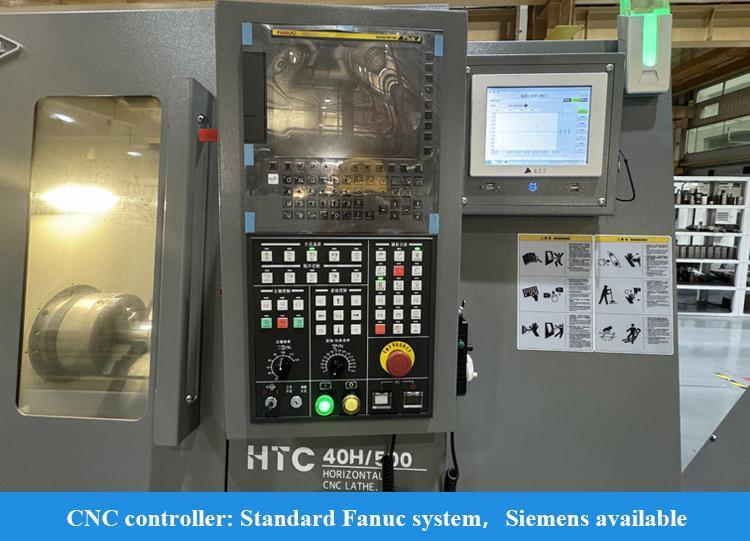

Da máquina horizontal do torno do CNC da cama da inclinação de G45L linha ferroviária de alta velocidade
Detalhes do produto
| Nome do produto: | Torno CNC horizontal de cama inclinada G45L | Diâmetro máximo de giro sobre a cama: | Φ450mm |
|---|---|---|---|
| Diâmetro máximo de usinagem (tipo de disco): | Φ300mm | Diâmetro máximo de usinagem (tipo de eixo): | Φ120mm |
| Comprimento máximo da peça usinada: | 300mm | Diâmetro máximo da haste através do furo: | Φ45mm |
| Velocidade máxima do fuso: | 6000rpm | Potência do motor do fuso: | 5,5 kW |
| Destacar |
Máquina horizontal do torno da cama inclinada,Torno inclinado de alta velocidade do CNC da cama,Torno da inclinação do CNC horizontal |
||
Descrição do produto
Cama inclinada de alta velocidade da linha ferroviária de G45L torno horizontal do CNC da mini
Descrição do produto da parte I
A máquina do CNC de G45L pode automaticamente terminar a superfície circular interna e externo, a superfície cônica, a superfície do arco, a cara da extremidade, as uma variedade de linhas (a linha métrica, afila a linha, a linha da cara da extremidade) moendo, processamento do cobalto, do alargamento, o aborrecido e outro do gerencio, mais apropriado para as peças do processamento de grupo da produção da oficina da empresa.
Especificação técnica principal da parte II
| Artigo | Nome | Parâmetro |
| Processando a escala | Diâmetro de gerencio máximo sobre a cama | Φ450mm |
| Diâmetro fazendo à máquina máximo (tipo do disco) | Φ300mm | |
| Diâmetro fazendo à máquina máximo (tipo do eixo) | Φ120mm | |
| Comprimento máximo do workpiece feito à máquina | 300mm | |
| Haste máxima através do diâmetro de furo | Φ45mm | |
| Curso e a alimentação a mais rápida | Curso da linha central de X | 800mm |
| Curso da linha central de Z | 330mm | |
| Velocidade móvel rápida da linha central de X/Z | 30m/min | |
| Servos motores da linha central de X/Z | 1.3/1.3 QUILOWATTS | |

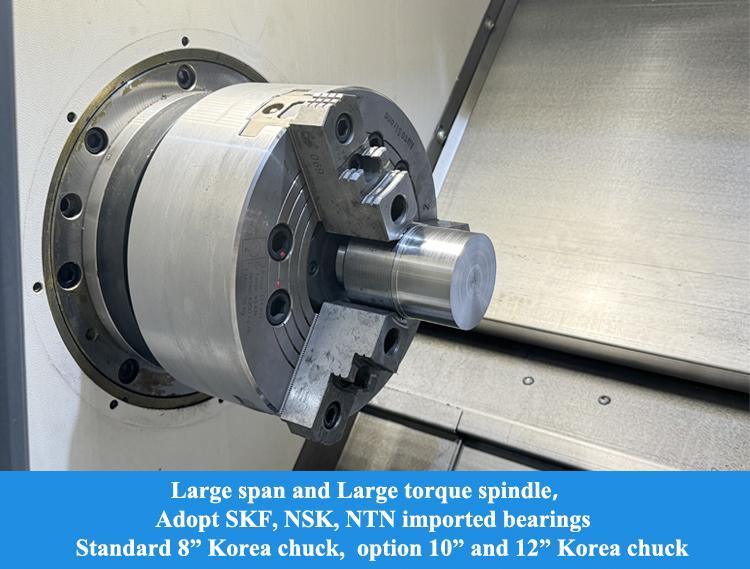

| Eixo | Nariz do eixo | A2-5 |
| Diâmetro do furo de eixo | Φ56mm | |
| Velocidade máxima do eixo | 6000rpm | |
| Poder do motor do eixo | 5.5kw | |
| Especificação da luva e do cilindro giratório | 6 polegadas | |
| Precisão fazendo à máquina | Precisão da repetibilidade da linha central de X/Z | ±0.003mm |
| Linha central de X/Z que posiciona a precisão | ±0.005mm | |

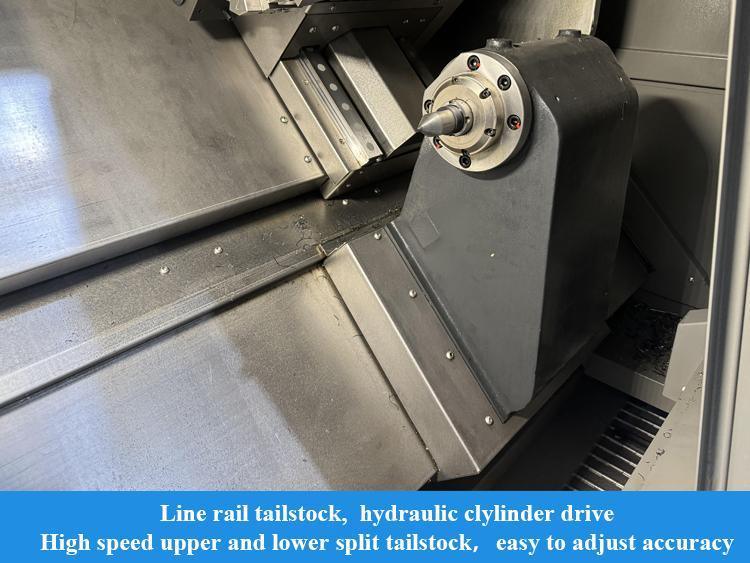

| Tailstock hidráulico | Especificação da luva do Tailstock | sem |
| Curso da luva do Tailstock | sem | |
| Amplitude da pressão do Tailstock | sem | |
| Modo do movimento do Tailstock | sem | |

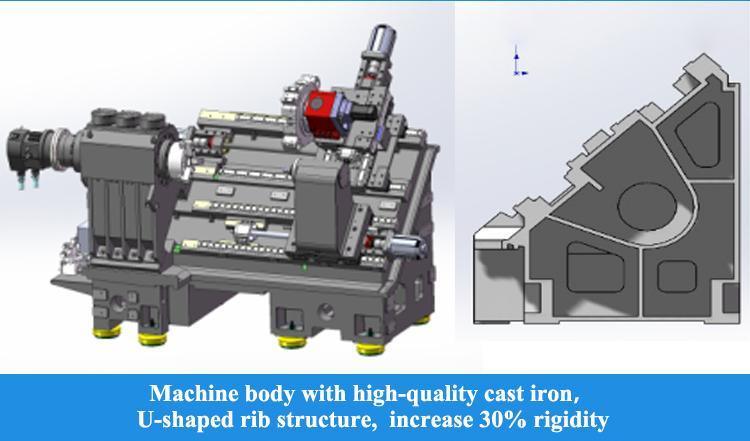

| Outro | Formulário da estrutura da cama | cama de uma inclinação de 45 graus |
| Tipo da pata da ferramenta | □20*20 | |
| Especificações furando da haste | Φ25mm | |

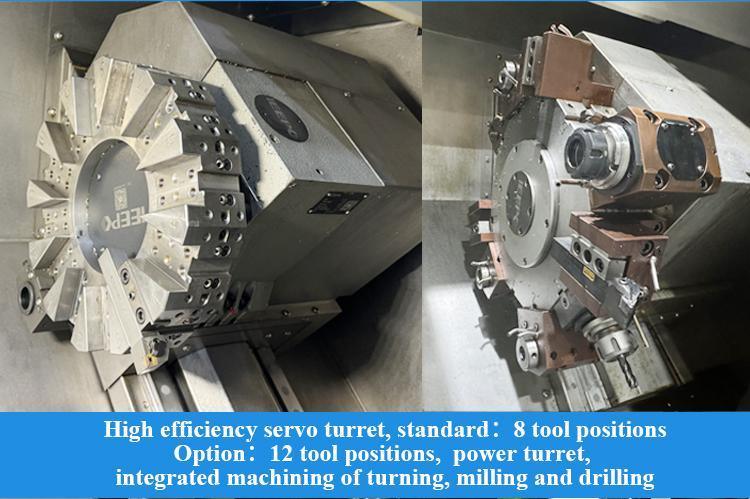

| Torreta | sem | |
| Dimensões totais | Altura do width× de Length× | 2065*1540*1660 |
| peso | 2400kg |
Configuração do padrão da parte III
| Artigo | Descrição | Observações |
| Sistema do CNC | SYNTEC21TA | |
| Servo motor principal | Doméstico | |
| Servo motor da linha central de X/Z | Japão | |
| Eixo | Província de Taiwan | |
| Rolamento do eixo | Japão NSK | |
| Rolamento do parafuso | THT | |

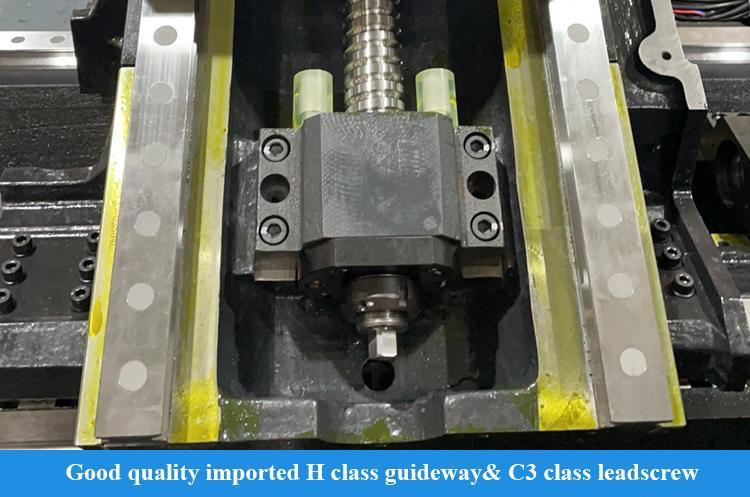

| Guia linear | PMI/HIWIN | X-linha central: 25 rolamentos de esferas Z-linha central: 30 rolamentos de esferas |
| Parafuso da bola | PMI/HIWIN | X-linha central: 3210 Z-linha central: 3210 |
| Cilindro giratório do óleo | Doméstico | |
| Aro hidráulico | Doméstico | dois aros como o padrão |
| Torreta hidráulica | Província de Taiwan | Sem |
| Sistema de lubrificação automático | Doméstico | |
| Sistema de refrigeração | Doméstico | |
| Permutador de calor | Doméstico | |
| Lâmpada do alarme | Doméstico | |
| Elétrico | Doméstico | |
| Manual técnico | ||
| Instrução da operação e manutenção, manual elétrico, certificado da aprovação, lista de embalagem, manual da operação de sistema (arquivo eletrônico) e manual da programação de sistema (arquivo eletrônico). | ||
