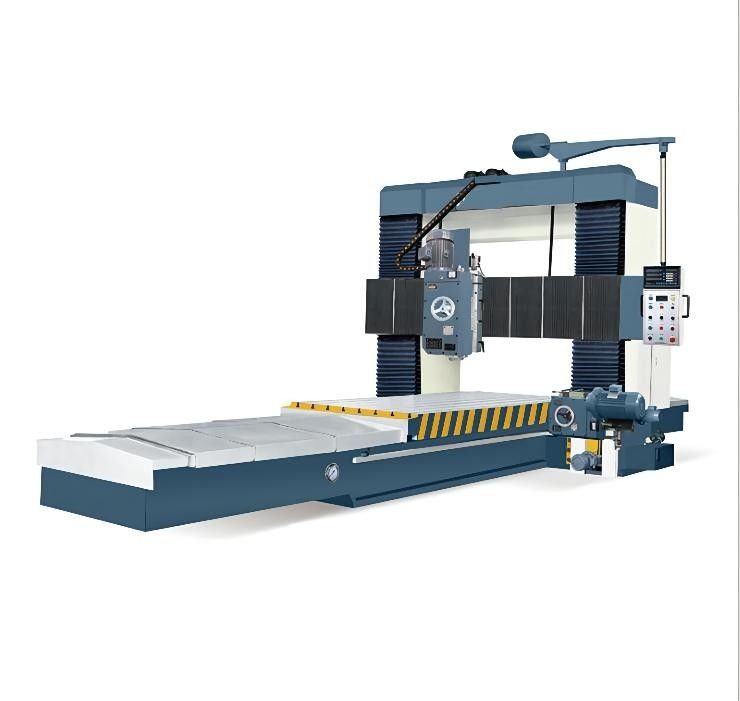

Grande feixe movente resistente TXK20-4 TXK20-5 da máquina de trituração do pórtico do CNC
Detalhes do produto
| Nome do produto: | TXK20-4 TXK20-5 Grande fresadora de pórtico de feixe móvel CNC | Distância de centro do trilho de guia: | 900/1000mm |
|---|---|---|---|
| Comprimento fazendo à máquina máximo: | 3000-4000mm | Largura fazendo à máquina máxima: | 2000-2500mm |
| Altura máxima de usinagem: | 1500 mm | Comprimento do Worktable: | 3000-4000mm |
| Largura do Worktable: | 1600/2200 mm | Peso máximo do workpiece: | 09/08/10/11 |
| Velocidade do movimento do Worktable: | 30-4000 mm/min, ajustável stepless | Principal principal: | 13/15 kW |
| Destacar |
Máquina de trituração movente do pórtico do feixe,Máquina de trituração resistente do pórtico,Máquina de trituração do CNC do feixe movente grande |
||
Descrição do produto
Máquina de trituração movente do pórtico do feixe do CNC da série TXK20 resistente grande
1. A máquina de trituração movente do feixe do pórtico do CNC da série TXK20 é uma nova geração de máquina ferramenta fazendo à máquina do CNC da precisão, apropriada para a ferramenta de carboneto de aço de alta velocidade no metal ferroso, no metal não-ferroso e na parte do processamento de material não metálico do workpiece. Pode terminar o plano, a superfície do alto e baixo, a superfície inclinado, o lado, a classe do sulco, a perfuração, a perfuração e outros processos do processo moer.
2. Modo de transmissão de worktable: movimentação do parafuso da bola da bancada, conduzida pelo sistema de servo da C.A. para conseguir o ajuste stepless da velocidade de trabalho e do posicionamento, e para repetir o posicionamento da precisão
3. Todas as máquina ferramenta são moldadas, processado, montado por nossa empresa. Os materiais de moldação são ferro fundido da qualidade HT250, toda com térmico, vibração e tratamento secundário do tempo, para eliminar inteiramente o esforço interno da carcaça. O corpo da cama, a coluna e o trilho de guia do feixe foram extinguir audio super.
Parâmetros técnicos principais
| Especificações da máquina | TXK20-0 | TXK20-1 | TXK20-2 | TXK20-3 | |
| Distância de centro do trilho de guia | milímetro | 500 | 600 | 700 | 800 |
| Comprimento fazendo à máquina máximo | milímetro | 3000-4000 | 3000-6000 | 3000-6000 | 3000-6000 |
| Largura fazendo à máquina máxima | milímetro | 1000-1300 | 1300-1600 | 1600-2000 | 1600-2000 |
| Altura fazendo à máquina máxima | milímetro | 800 | 1000,1200 | 1200 | 1200, 1500 |
| Comprimento do Worktable | milímetro | 3000-4000 | 3000-6000 | 3000-6000 | 3000-6000 |
| Largura do Worktable | milímetro | 800/900 | 1100/1300 | 1400/1600 | 1400/1600 |
| Peso máximo do workpiece | t | 3,4 | 5,6,8 | 6, 7,9 | 7, 8, 10 |
| Velocidade do movimento do Worktable | mm/min | 30-4000 ajustáveis stepless | 30-4000 ajustáveis stepless | 30-4000 ajustáveis stepless | 30-4000 ajustáveis stepless |
| Poder do motor principal | quilowatt | 3,7 | 5,5, 7,5 | 5,5, 7,5 | 5,5, 7,5, 11 |
| Poder do eixo | quilowatt | 7,5 | 7,5 | 7,5 | 7,5 |
| Peso da máquina | t | 13-16 | 15-25 | 20-32 | 23-36 |
| Sistema do CNC |
Siemens/KND |
Siemens/KND |
Siemens/KND |
Siemens/KND |
|
| Indicação digital | Opcional | Opcional | Opcional | Opcional | |
| Especificações da máquina | TXK20-4 | TXK20-5 | TXK20-6 | |
| Distância de centro do trilho de guia | milímetro | 900 | 1000 | 1200 |
| Comprimento fazendo à máquina máximo | milímetro | 3000-4000 | 3000-4000 | 3000-4000 |
| Largura fazendo à máquina máxima | milímetro | 2000-2500 | 2000-2500 | 2000-2500 |
| Altura fazendo à máquina máxima | milímetro | 1500 | 1500 | 1500, 1800 |
| Comprimento do Worktable | milímetro | 3000-4000 | 3000-4000 | 3000-4000 |
| Largura do Worktable | milímetro | 1600/2200 | 1600/2200 | 1600/2200 |
| Peso máximo do workpiece | t | 8,9 | 10,11 | 10,12 |
| Velocidade do movimento do Worktable | mm/min | 30-4000 ajustáveis stepless | 30-4000 ajustáveis stepless | 30-4000 ajustáveis stepless |
| Poder do motor principal | quilowatt | 13 | 15 | 18,5 |
| Poder do eixo | quilowatt | 11 | 15 | 15 |
| Peso da máquina | t | 29-36 | 35-43 | 41-53 |
| Sistema do CNC | Siemens/KND |
Siemens/KND |
Siemens/KND |
|
| Indicação digital | Opcional | Opcional | Opcional | |
Configurações padrão
cabeça 1.One de trituração vertical (CNC da Três-linha central)
2. Uma cabeça de trituração do lado (opcional entre esquerdo e direito)
protetor da placa 3.Steel do corpo da cama
4.Bebar, tipo protetor do órgão da coluna
Acessórios especiais
cabeça de trituração de um ângulo de 1,90 graus
2. Fechamento pneumático da ferramenta
volante de pulsação do ajuste da ferramenta 3.Microelectronic
