Lugar de origem:
China
Certificação:
CE ISO
Número do modelo:
CW6180E/CW6280E
Vídeo
Vídeo
Vídeo
Vídeo

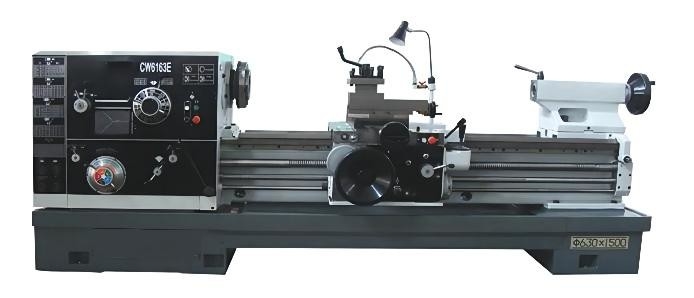

Máquina horizontal resistente universal do torno de CW6180E/CW6280E China
Apresentação do produto
Configuração de produto
| Modelo do produto | UNIDADE | CW6163E | CW6263E | CW6180E | CW6280E | CW61100E | CW62100E | |
| especificação | ||||||||
| Diâmetro máximo do balanço sobre a cama | milímetro | Ø630 | Ø800 | Ø1000 | ||||
| Diâmetro de Max.swing sobre a corrediça transversal | milímetro | Ø350 | Ø480 | Ø710 | ||||
| Diâmetro de Max.swing na diferença | milímetro | — | Ø800 | — | Ø1000 | — | Ø1230 | |
| Comprimento na diferença | milímetro | — | 350 | — | 350 | — | 350 | |
| Comprimento máximo do workpiece | milímetro | 1000/1500/2000/3000/4000/5000/6000 | ||||||
| Comprimento de corte máximo | CW61xxx | milímetro | 850/1350/1850/2850/3850/4850/5850 | |||||
| CW62xxx | 600/1100/1600/2600/3600/4600/5600 | |||||||
| Eixo | ||||||||
| nariz do eixo | C11 *D11 | |||||||
| Furo de eixo | milímetro | Ø100 (C11) (diâmetro permissível ≤Ø98 da barra) *Ø105 (D11) (barra permissível diameter≤Ø103) optar: Ø130 (barra permissível diameter≤Ø128) |
||||||
| Tamanho do mandril | milímetro | Ø315 | Ø400 | Ø400 | ||||
| Atarraxamento do furo de eixo | Métrica 120 (1:20) Optar: Métrica 140 do furo de eixo Ø130- (1:20) |
|||||||
| Torque de Max.Spindle | Nanômetro | 2400 | ||||||
| Escalas de velocidade do eixo | RPM | 7.5-1000 (18 velocidades) | ||||||
| Altura do centro do eixo | milímetro | 315 | 400 | 515 | ||||
| Poder do motor do eixo | 11kw/1460rpm (50HZ) optam: 15kw/1460rpm (50HZ) | |||||||
| Tailstock | ||||||||
| Diâmetro da pena do tailstock | milímetro | Ø100 | ||||||
| Curso da pena do tailstock | milímetro | 250 | ||||||
| Atarraxamento da pena do tailstock | TA No.6 | |||||||
| Feeds&Threads (parafuso métrico do *inch do parafuso) | ||||||||
| Alimentação longitudinal | parafuso métrico | mm/r | 64 velocidades 1/1 de 0.1-1.52; 16/1 de 1.6-24.3 | |||||
| parafuso da polegada | in/r | 64〜 0,0612 das velocidades *1/1 0,0019; *16/1 0.0305-0.98 | ||||||
| Alimentação transversal | tempos de 1/2 da alimentação longitudinal | |||||||
| Linhas métricas | milímetro | 0,5〜 240 (52 tipos) *1-256 (57 tipos) |
1-240 (50 tipos) *1-256 (57 tipos) |
0,5〜 240 (52 tipos) *1-256 (57 tipos) |
||||
| Linhas modulares | milímetro | 0,5 53 tipos) *0.5 〜 do 〜 120 (128 (57 tipos) | ||||||
| Linhas da polegada | TPI | 28-1 (34 tipos) *32〜 1/16 (67 tipos) |
14-1 (26 tipos) *32-1/16 (67 tipos) |
28-1 (34 tipos) *32-1/16 (67 tipos) |
||||
| Linhas Diametral do passo | DP | 28-1 (24 tipos) *32〜 1/8 (57 tipos) | ||||||
| Cargo da ferramenta | ||||||||
| Tamanho da pata de Max.tool | milímetro | 30X30 | ||||||
| Curso da corrediça superior | milímetro | 200 | ||||||
| Ângulo do giro da corrediça superior | ±90° | |||||||
| dimensões da máquina (L*W*H) |
milímetro | 3180X1340X 1830(1000) 3630X1340X1830 (1500) 4230X1340X 1830(2000) 5130X1340X 1830(3000) 6040X1430X 1830(4000) 7120X1430X 1830(5000) 8240X1430X 1830(6000) | 3180X1380X 1830(1000) 3630X1380X 1830(1500) 4230X1380X1830 (2000) 5130X1380X1830 (3000) 6040X1470X1830 (4000) 7120X1470X1830 (5000) 8240X1470X 1830(6000) | 3180X1460X 1830(1000) 3630X1460X1830 (1500) 4230X1460X 1830(2000) 5130X1460X 1830(3000) 6040X1550X1830 (4000) 7120X1550X 1830(5000) 8240X1550X 1830(6000) | ||||
| Peso da máquina | CW61xxx | quilograma | 3900/4200/4500/5000/ 5800/6500/7300 |
4100/4400/4700/5200/ 6500/7200/7700 |
4350/4650/4950/5450/ 6800/7300 |
|||
| CW62xxx | 4050/4350/4650/5150/ 5950/6650/7450 |
4250/4550/4850/5350/ 6600/7300/7850 |
4500/4800/5100/5600/ 6950/7450 |
|||||
| Configurações padrão | |
| mandril 3-Jaw | cargo da ferramenta 4-way |
| Resto constante (≥3000mm-Standard <3000mm-option> | |
| Siga o resto (≥3000mm-Standard <3000mm-option> | |
| Conjunto de ferramentas padrão | |
| Configurações opcionais | ||
| mandril 4-Jaw | Protetor do mandril | |
| Protetor do cargo da ferramenta | Protetor de respingo traseiro | |
| Ø130Diameter do furo de eixo | motor do eixo 15kW | |
| Centro do tailstock | Placa de cara | Seletor da linha |
| Placa da movimentação | acessório degerencio | DRO |
| Parafusos de âncora | Centro do eixo e luva do centro | |
| Almofadas ajustáveis | Freio de pé (1000mm~3000mm disponíveis) | |
