Lugar de origem:
China
Certificação:
ISO CE
Número do modelo:
TK6511B/TKP6511B
Vídeo
Vídeo
Vídeo

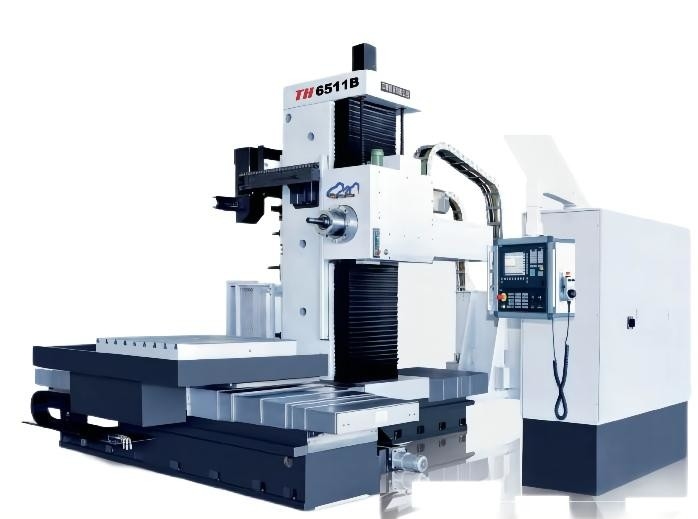

Trituração horizontal do CNC de TK6511B/TKP6511B e máquina aborrecida para a venda
Introdução de produto
Esta máquina-instrumento é usada principalmente moendo e furando, e pode igualmente executar vários processos tais como a cara de furo, de alargamento, de escareamento, de gerencio e o círculo exterior de gerencio. É especialmente apropriado para processar partes em forma de caixa com furos múltiplos e afastamento preciso do furo. Esta máquina-instrumento pode realizar o posicionamento coordenado automático, e pode igualmente realizar que o enlace de todos os quatro machados coordenados de X, de Y, de Z, de W, e de interpolação de B. Circular pode ser usado para o contorno e o processamento tridimensional da superfície. De acordo com exigências de usuário, pode ser equipada com os acessórios tais como a plataforma giratória vertical do CNC, a cabeça de trituração do direito-ângulo, etc. para expandir a escala de processamento da máquina-instrumento.
Parâmetro técnico
| Artigo | Unidade | TK6511B | TKP6511B | |
| Tamanho do Worktable | milímetro | 1000x1250 (1250x1400) | 1000x1250 (1250x1400) | |
| Max.load na tabela | quilograma | 5000 | 5000 | |
| T-entalhe do Worktable | milímetro x n | 22x7 (22x9) | 22x7 (22x9) | |
| Diâmetro do eixo | milímetro | Ø110 | Ø110 | |
| Atarraxamento do eixo | — | ISO 7: 24 No.50 | 7:24 No.50 do ISO | |
| Velocidade do eixo | r/min | 10-2500 (10-3000) | 10-2000 | |
| Max.torque do eixo | Nanômetro | 1300/1600 | 1300/1600 | |
| Distância do centro do eixo para apresentar a superfície | milímetro | 60-1560 (30-1530) | 60-1560 (30-1530) | |
| Distância mínima da extremidade do eixo ao centro do worktable | milímetro | 350(posição zero do eixo) | 487(posição zero do eixo) | |
| Curso transversal do worktable X | milímetro | 2000 (2500/3000) | 2000 (2500/3000) | |
| Curso vertical da caixa Y do eixo | milímetro | 1500(2000) | 1500(2000) | |
| Curso longitudinal Z da coluna | milímetro | 1200(2000) | 1200(2000) | |
| Curso W do eixo | milímetro | 550 | 550 | |
| Curso do Ram V | milímetro | - | - | |
| Curso giratório liso U do slider da placa | milímetro | - | 140 | |
| Rotação B da tabela | ° | 0.001x360 | 0.001x360 | |
| Velocidade de alimentação | X, Y, Z | mm/min | 1-6000 | 1-6000 |
| W, U | mm/min | W: 1-2000 | W: 1-2000 U: 1-1000 | |
| B | r/min | 0-1.5 | 0-1.5 | |
| Velocidade transversal rápida | X, Y, Z | m/min | 9 | 9 |
| W, U | m/min | 2,4 | 2,4 | |
| B | r/min | 2,5 | 2,5 | |
| Dispositivo em mudança da ferramenta automática | Capacidade do compartimento da ferramenta/método mudança da ferramenta | parte | 40 (24/60 opcional)/ponto fixo | 40 (24/60 opcional)/ponto fixo |
| Especificações do suporte de ferramenta | — | ISO 7: 24 JT50 (BT50/CAT50) | ISO 7: 24 JT50 (BT50/CAT50) | |
| Max.weight da ferramenta | quilograma | 25 | 25 | |
| Comprimento/diâmetro de Max.tool | milímetro | 400/Ø125 | 400/Ø125 | |
| Tempo da mudança da ferramenta | S | 15 | 15 | |
| Max.diameter da ferramenta vazia adjacente | milímetro | Ø250 | Ø250 | |
| Especificações do suporte de ferramenta | — | 7:24 JT50 DO ISO | 7:24 JT50 DO ISO | |
| Padrão do prego da tração | 一 | LDA-50 | LDA-50 | |
| poder do motor principal | quilowatt | 19.5/23.4 (continuous/30min) | 19.5/23.4 (continuous/30min) | |
| posicionando a precisão | X, Y, Z | milímetro | X: 0,020; Y, Z: 0,018; W: 0,020 | X: 0,020; Y, Z: 0,018; W: 0,020; U: 0,032 |
| B (4x90°) | “ | 10" (6") | 10" (6") | |
| Repita o posicionamento da precisão | X, Y, Z | milímetro | X: 0,011; Y, Z: 0,01; W: 0,016 | X: 0,011; Y, Z: 0,01; W: 0,016; U: 0,018 |
| B | ” | 7" | 7" | |
| Capacidade total elétrica | kVA | 55 | 55 | |
| Dimensões totais (L*W*H) | milímetro | 5555x4155x4200 | 5555x4155x4200 | |
Aplicação do campo
Amplamente utilizado na aviação, no espaço aéreo, na construção naval, no transporte, nas estradas de ferro, na indústria militar, na energia, nas energias eólicas, em potência nuclear, em resistente, metalurgia, mineração, maquinaria de construção, maquinaria petroquímica, de motor a combustão interna, bombas de água e outras indústrias de processamento gerais da maquinaria. É uma caixa de processamento, o equipamento primeiro-selecionado chave para grandes e partes de tamanho médio tais como os alojamentos e as bases.
