Lugar de origem:
China
Marca:
SYMG
Certificação:
CE ISO
Número do modelo:
V6i
Vídeo
Vídeo
Vídeo
Vídeo

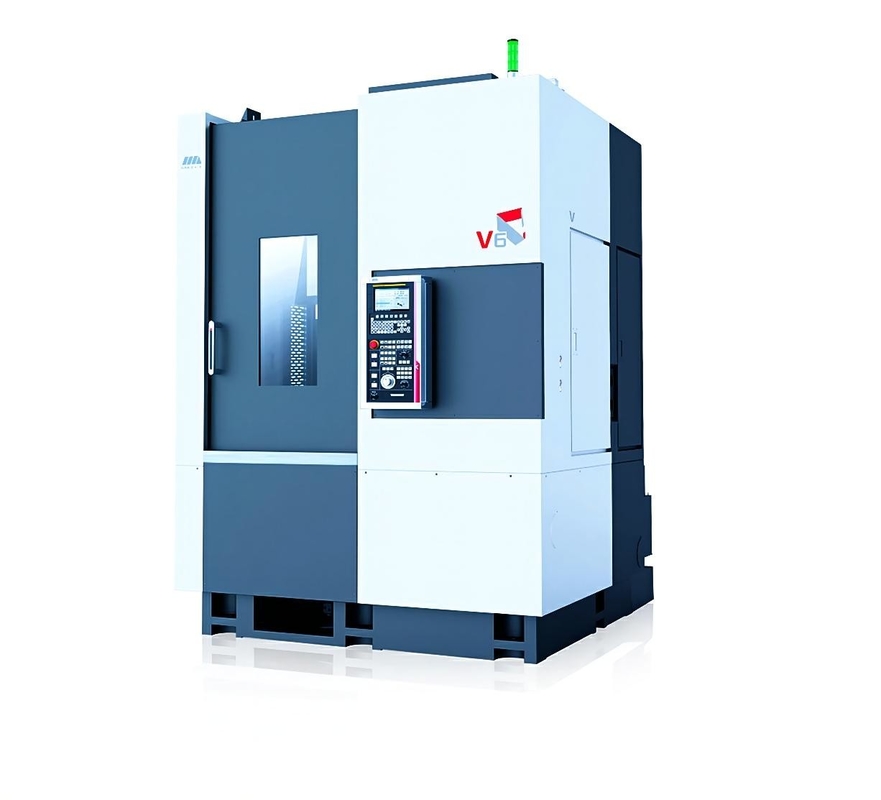

Torno vertical do cnc da porcelana do torno do CNC de V6i
Estrutura de caixa com desempenho excelente da absorção da vibração, espaço de processamento maior. É apropriado para processar partes automotivos tais como o cubo do freio, o cubo de roda, o escudo do redutor, a roda do elevador, projetando a roda dentada, a válvula, o escudo do motor, etc. Pode igualmente ser usado para o corte macio e duro dos rolamentos para realizar o gerencio em vez da moedura. Esta máquina é fácil instalar vários dispositivos elétricos especiais e pode ser usada para processar as peças complexas do escudo e as peças especial-dadas forma.
| Artigos | Unidade | V6i | V4C | V6C | ||
| Balanço máximo sobre a cama | milímetro | 800 | 650 | 860 | ||
| Comprimento de corte máximo | milímetro | 740 | 500 | 700 | ||
| Diâmetro de corte máximo | milímetro | 600 | 500 | 800 | ||
| Nariz do eixo | A2-11 | A2-8 | A2-11 | |||
| Único eixo | Escala de velocidade do eixo | r/min/Nm | 50-2000 | 50-2500 | 50-2000 | |
| Headstock | Torque da saída máxima do eixo | 1244 | motor de 549β motor/716α | 1244 | ||
| Motor principal | 30 minutos/contínuos | quilowatt | 22/30 | 15/18.5 | 22/30 | |
| Mandril padrão | Diâmetro do mandril | polegada | 21" | 12" | 21" | |
| velocidade móvel rápida da X-linha central | m/min | 20 | 18 | 16 | ||
| velocidade móvel rápida da Z-linha central | m/min | 20 | 18 | 16 | ||
| curso da X-linha central | milímetro | 340 | 300 | 440 | ||
| curso da Z-linha central | milímetro | 740 | 500 | 720 | ||
| Formulário padrão do suporte de ferramenta | Estação 8 horizontal | Estação 8 horizontal | Estação 8 horizontal | |||
| Tamanho da ferramenta | Faca externo | milímetro | 32×32 | 25x25 | 32x32 | |
| Diâmetro da barra de perfuração | milímetro | 50 | 50 | 50 | ||
| Precisão fazendo à máquina | IT6 | IT6-IT7 | IT6-IT7 | |||
| Aspereza de superfície do workpiece feito à máquina | μm | Ra1.6 | Ra1.6 | Ra1.6 | ||
| Posicionando a precisão | Linha central de X | milímetro | 0,008 | 0,008 | 0,008 | |
| Linha central de Z | milímetro | 0,010 | 0,008 | 0,010 | ||
| Repita a precisão da posição | Linha central de X | milímetro | 0,006 | 0,005 | 0,006 | |
| Linha central de Z | milímetro | 0,006 | 0,005 | 0,006 | ||
| Capacidade de peso (inclua o disco e os eixos) | quilograma | 500 | 350 | 600 | ||
| Peso da máquina | Peso total | quilograma | 10000 | 6000 | 105000 | |
| Aparência da máquina-instrumento | Altura do × da largura do × do comprimento | milímetro | 2030×2750×3150 | 2260x1780x2880 | 3400x2200x3300 | |
